ODU-12010814

Phớt piston ODU 120×108×14mm — PU/NBR/FKM, chịu áp 40 MPa

Phớt piston ODU là chuẩn rod seal/piston seal cho xi lanh thủy lực áp cao. Lắp ở piston bên trong xi lanh để bịt dầu khi piston di chuyển trong xi lanh, chịu áp suất chính. Kích thước này có ID (đường kính trong) 120mm × OD (đường kính ngoài) 108mm × T (chiều dày) 14mm. Vật liệu chuẩn là PU Polyurethane chịu áp tới 40 MPa; NBR là phương án kinh tế cho áp trung bình; Viton FKM cho ứng dụng nhiệt cao + hóa chất.

ID (trong)
120 mm
OD (ngoài)
108 mm
Dày (T)
14 mm
Áp suất max
40 MPa
Vật liệu
PU, NBR, FKM
Giao hàng
24-48h

Hoặc gọi: 0325655700

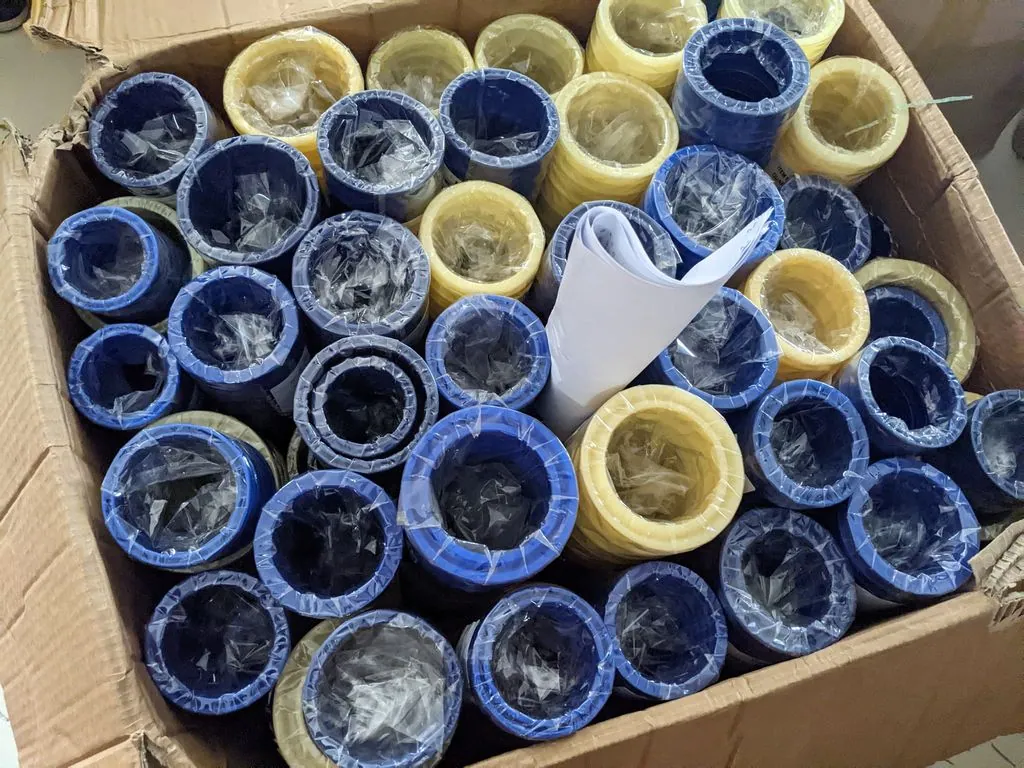

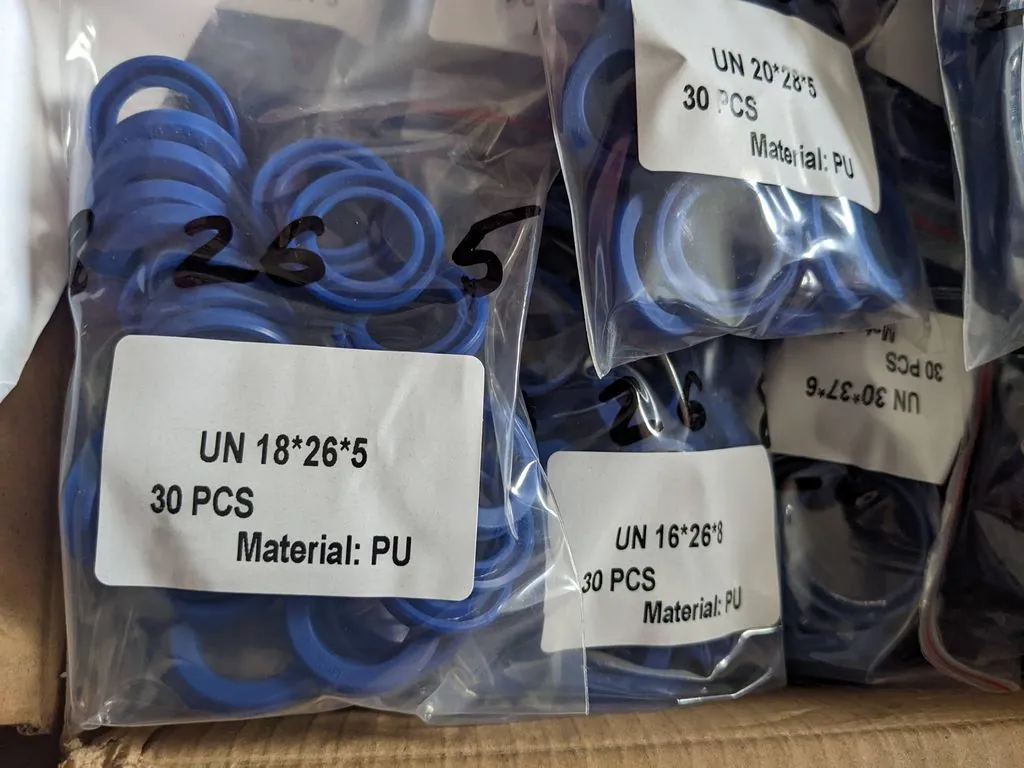

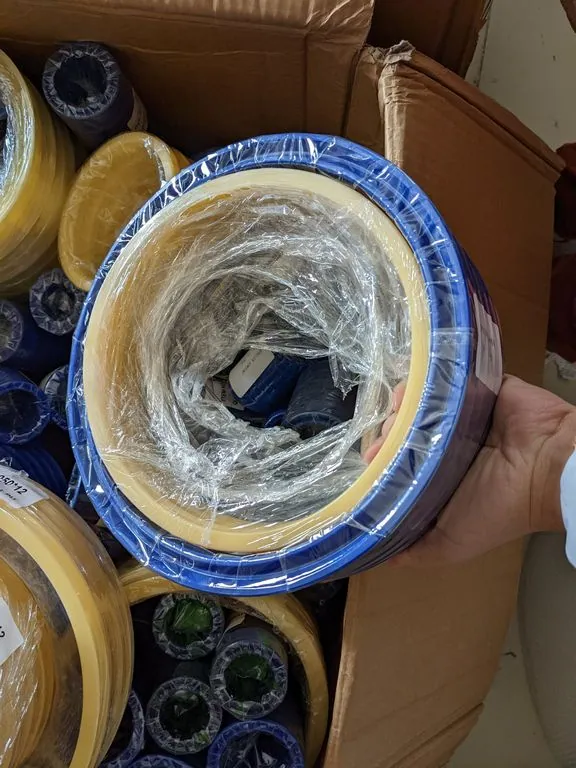

Hình ảnh thực tế

Phớt piston ODU 120×108×14mm — PU/NBR/FKM, chịu áp 40 MPa — PXL 083851722.MP
Phớt piston ODU 120×108×14mm — PU/NBR/FKM, chịu áp 40 MPa — PXL 083851722.MP
Phớt piston ODU 120×108×14mm — PU/NBR/FKM, chịu áp 40 MPa — PXL 084039589.MP
Phớt piston ODU 120×108×14mm — PU/NBR/FKM, chịu áp 40 MPa — PXL 084039589.MP
Phớt piston ODU 120×108×14mm — PU/NBR/FKM, chịu áp 40 MPa — PXL 040353471.MP
Phớt piston ODU 120×108×14mm — PU/NBR/FKM, chịu áp 40 MPa — PXL 040353471.MP

So sánh vật liệu — ODU 120×108×14mm

PU chuẩn cho áp cao, NBR kinh tế, Viton nhiệt cao + hóa chất.

Tính chất
PU Polyurethane
ODU-12010814-PU
NBR
ODU-12010814-NBR
Viton FKM
ODU-12010814-FKM
Nhiệt độ làm việc-30 ~ 100°C-30 ~ 110°C-20 ~ 200°C
Áp suất tối đa40 MPa25 MPa35 MPa
Độ cứng (Shore A)90 / 92 / 9585 / 9085 / 90
Màu sắcXanh dương, VàngĐenNâu, Đen
Chịu dầu khoáng✅ Xuất sắc✅ Xuất sắc✅ Xuất sắc
Chống mài mòn✅ Xuất sắc⚠️ Trung bình✅ Tốt
Chống lọt áp✅ Xuất sắc⚠️ Trung bình✅ Tốt
Chịu hóa chất✅ Tốt⚠️ Trung bình✅ Xuất sắc
Giá tham khảo$$$$$$
Phù hợp choODU chuẩn — chịu áp tới 40 MPa, chống mài mòn vượt trộiODU NBR kinh tế — máy thường, áp suất trung bìnhODU Viton — chịu nhiệt cao + hóa chất công nghiệp khắc nghiệt

Chi tiết từng vật liệu

ODU 120×108×14mm — PU Polyurethane

ODU-12010814-PU

ODU chuẩn — chịu áp tới 40 MPa, chống mài mòn vượt trội

Phớt piston ODU bằng PU (Polyurethane) là chuẩn ngành cho xi lanh thủy lực hạng nặng. Chịu áp suất tới 40 MPa (400 bar) liên tục, lip cứng chống lọt áp (extrusion). Dải nhiệt -30 ~ +100°C. Dùng cho máy xúc, máy ép lực, cẩu trục, thiết bị khai khoáng. Tuổi thọ cao trong môi trường dầu thủy lực.

✅ Phù hợp cho

  • •Xi lanh thủy lực hạng nặng (máy xúc, máy ủi, cẩu)
  • •Máy ép thủy lực 40 MPa+
  • •Thiết bị khai khoáng + công nghiệp nặng
  • •Cần trục cảng + khai thác mỏ

❌ Không nên dùng cho

  • •Nhiệt > 100°C kéo dài (thủy phân)
  • •Hơi nước trực tiếp
  • •Một số acid mạnh

ODU 120×108×14mm — NBR

ODU-12010814-NBR

ODU NBR kinh tế — máy thường, áp suất trung bình

Phớt piston ODU bằng NBR (Nitrile) cho xi lanh thủy lực áp suất vừa (đến 25 MPa). Giá tốt hơn PU nhưng chống mài mòn kém hơn. Phù hợp máy cũ + máy nông nghiệp + xi lanh dân dụng. Dải nhiệt -30 ~ +110°C, chịu nhiệt cao hơn PU.

✅ Phù hợp cho

  • •Xi lanh thủy lực áp trung bình (≤ 25 MPa)
  • •Máy nông nghiệp + xi lanh dân dụng
  • •Thay thế kinh tế cho ODU PU
  • •Môi trường nhiệt độ cao hơn (> 100°C)

❌ Không nên dùng cho

  • •Áp suất > 25 MPa
  • •Bụi cát mài mòn mạnh
  • •Hơi xăng + dung môi

ODU 120×108×14mm — Viton FKM

ODU-12010814-FKM

ODU Viton — chịu nhiệt cao + hóa chất công nghiệp khắc nghiệt

Phớt piston ODU bằng Viton FKM cho xi lanh thủy lực nhiệt cao + môi trường hóa chất. Chịu nhiệt liên tục đến 200°C, kháng acid + dầu tổng hợp + dung môi tốt nhất. Đắt nhất nhưng bền nhất ở môi trường công nghiệp khắc nghiệt (luyện kim, hóa chất, xử lý nhiệt).

✅ Phù hợp cho

  • •Xi lanh luyện kim + xử lý nhiệt (> 100°C)
  • •Ngành hóa chất + dược + thực phẩm
  • •Môi trường dầu tổng hợp + dung môi
  • •Xi lanh đặc thù chịu hóa chất

❌ Không nên dùng cho

  • •Hơi nước trực tiếp
  • •Một số kiềm mạnh
  • •Amine

Thông số kỹ thuật chi tiết — Phớt piston ODU 120×108×14mm

Kích thước (ID × OD × T)

ID — Đường kính bore (piston)
120 mm
OD — Đường kính rãnh piston
108 mm
Chiều sâu rãnh (ID−OD)/2
6 mm
Chiều cao phớt (T)
14 mm

ID = đường kính bore xi lanh (piston trượt trong); OD = đường kính rãnh trên piston; T = chiều cao phớt = chiều cao rãnh. Đặt theo định dạng 120×108×14mm khi liên hệ báo giá.

Giá tham khảo

Giá tham khảo từ 130.000₫/chiếc (PU tiêu chuẩn, đơn lẻ). Giá trên chỉ là giá tham khảo — giá thực tế thay đổi theo vật liệu, số lượng đặt hàng và thời điểm. Vui lòng liên hệ để được báo giá chính xác.

Gợi ý lắp đặt — Piston / bore xi lanh

Phớt ODU 120×108×14mm là kích thước phổ biến xi lanh công nghiệp — bore Ø120mm, rãnh piston OD=108mm, chiều sâu rãnh 6mm. Lắp môi phớt hướng về phía áp suất chính. Dung sai bore H7/H8; bôi mỡ thủy lực lên môi phớt + bore trước khi lắp piston — không gõ trực tiếp.

Kiểm tra chiều cao T phù hợp rãnh piston

Phớt ODU 120×108mm có chiều cao T=14mm — đo chiều cao rãnh piston thực tế trước khi đặt hàng. Chiều sâu rãnh lắp là 6mm (tính từ đỉnh piston). Rãnh sâu đúng T±0.2mm: nông quá → phớt nhô ra, bore cắt môi; sâu quá → phớt lỏng, rò dầu. Kiểm tra góc vát mép rãnh (15–30°) để phớt trượt vào êm, không xoắn môi.

Chọn vật liệu PU, NBR hay Viton FKM?

ODU lớn bore=120mm: chọn PU Polyurethane (áp ≤40 MPa, chống mài mòn xuất sắc, giá $$) cho máy xúc/cẩu/máy ép hạng nặng; chọn NBR (áp ≤25 MPa, giá $) cho xi lanh nông nghiệp + dân dụng áp trung bình; chọn Viton FKM (nhiệt ≤200°C, hóa chất, giá $$$) cho luyện kim + hóa chất.

Câu hỏi thường gặp

Phớt piston ODU 120×108×14 có vật liệu nào?

Có 3 vật liệu: PU Polyurethane + NBR + Viton FKM. PU Polyurethane là chuẩn ngành (chịu áp 40 MPa, chống mài mòn vượt trội). NBR cho áp trung bình ≤ 25 MPa, giá kinh tế. Viton FKM cho nhiệt cao + môi trường hóa chất.

ODU và UN khác nhau như thế nào?

UN (Phớt thủy lực UN) là rod seal — bịt dầu quanh ty piston (rod) khi ty trượt vào/ra xi lanh. ODU là piston seal — bịt dầu giữa piston và thành xi lanh khi piston di chuyển. Cả hai cùng cho xi lanh thủy lực, vị trí lắp khác nhau (UN ở đầu xi lanh, ODU bao quanh piston bên trong). Một xi lanh thường có CẢ HAI.

Khi nào chọn PU, NBR hay Viton cho ODU?

PU ($$) là mặc định — máy xúc, máy ép, cẩu trục, áp suất 25-40 MPa. NBR ($) cho máy nông nghiệp + xi lanh dân dụng, áp ≤ 25 MPa, giá rẻ. Viton FKM ($$$) cho luyện kim + hóa chất + nhiệt > 100°C — chuyên dụng đắt tiền nhưng bền.

SKU ODU-12010814 có nghĩa gì?

SKU coding chuẩn ODU: ODU-{ID 3 digits}{OD 3 digits}{T 2 digits}. Vd ODU-130118014 = ID 130, OD 118, T 14. Đây là format chuẩn để tra cứu + đặt hàng nhanh, khớp với catalog xuất xưởng.

Cách thay phớt piston ODU?

1) Tháo cụm piston ra khỏi xi lanh. 2) Tháo phớt cũ khỏi rãnh piston (cẩn thận không trầy rãnh). 3) Vệ sinh sạch rãnh + ty + thành xi lanh. 4) Bôi mỡ thủy lực lên phớt mới + thành xi lanh. 5) Lắp phớt vào rãnh đúng chiều (môi hướng về phía áp cao). 6) Lắp lại piston vào xi lanh từ từ. 7) Test áp thấp trước khi nâng tải.

Đặt hàng ODU 120×108×14mm thế nào?

Gửi báo giá qua Zalo 0325655700 với SKU (vd ODU-12010814), vật liệu (PU/NBR/FKM), số lượng. Báo giá trong 30 phút giờ hành chính. Giao 24-48h toàn quốc cho stock có sẵn. Đơn B2B từ 10 cái có discount, xuất hóa đơn VAT.
