Khớp nối HRC 180 (Hytrel Rubber Coupling), trục tối đa 76, OD160, H32, 6 cánh
Khớp nối HRC 180: Angular ~1.5°, parallel ~0.4mm là mức lệch trục HRC 180 bù được. Khớp nhỏ gọn, lắp dễ, giá rẻ, được chuộng cho motor điện 1-30HP, máy bơm, quạt công nghiệp. Cấu tạo đàn hồi gồm 2 hub gang có lỗ và 1 vòng cao su hình bánh răng kẹp giữa; cao su mòn nhanh hơn hub, nên vòng cao su là phần thay định kỳ.
| Trục tối đa | 76 mm |
|---|---|
| OD | 160 mm |
| Cao (H) | 32 mm |
| Số cánh | 6 |
Các cỡ khác cùng loại HRC

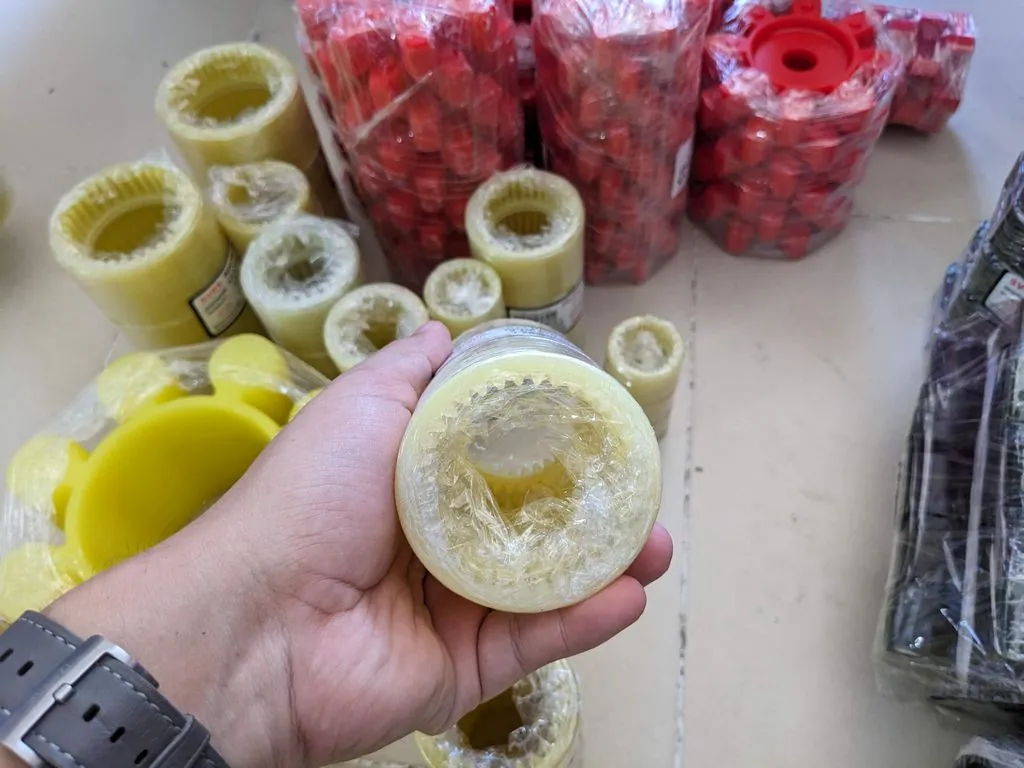

Hình ảnh thực tế — Khớp nối HRC 180
3 phần Khớp nối HRC 180 có thể mua riêng
KN-HRC-180-HUB
Hub thép (1 cái)
Chất liệu cast iron, tức gang; 1 cụm cần tới 2 cái.
KN-HRC-180-ELEMENT
Vòng đệm / spider / lốp
Bộ phận đàn hồi hao mòn sớm, lúc sửa chữa định kỳ hay chỉ thay riêng nó.
KN-HRC-180-SET
Bộ đầy đủ
Bộ ráp sẵn với 2 hub và đệm spider/element, lắp đặt tại chỗ ngay.
Phù hợp cho
- Motor điện 1-30HP
- Máy bơm nước, bơm dầu
- Quạt công nghiệp
- Máy nén khí cỡ nhỏ
Không nên dùng cho
- Ứng dụng nặng vượt ngưỡng 30HP, đổi qua NM/MT
- Trục lệch nhiều
- Nhiệt cao > 80°C
Khi nào nên chọn loại khác thay Khớp nối HRC 180
- Khớp nối NM: cân nhắc khi tải > 30HP hoặc cần giảm rung mạnh.
- Khớp nối trục FCL: cân nhắc khi cần chuẩn JIS B 1452 cho hộp số - motor.
Thông số kỹ thuật chi tiết Khớp nối HRC 180 (trục 76/160mm)
Kích thước chính
| Bore tối đa (ID) | 76 mm |
|---|---|
| OD (đường kính ngoài) | 160 mm |
| Cao (H) | 32 mm |
| Số cánh / lobes | 6 |
Giá tham khảo
Từ 1.200.000₫ mỗi bộ hub cộng phần đàn hồi là con số để tham khảo. Đơn hàng cụ thể nhận báo giá chính xác riêng, vì giá thực tế đổi theo số lượng, vật liệu element và nguồn cung.
Gợi ý lắp đặt — bore & dung sai trục
Trục đạt Ra≤3.2μm và lỗ đã tra mỡ nhẹ là điều kiện trước khi ép khớp nối HRC. Lỗ khoét H7 bám đường kính trục thực, tối đa 76mm, có dịch vụ khoét đặt thêm. OD ngoài 160mm, thành 42mm. Bore 76mm thuộc cỡ lớn, đồng tâm cần kiểm <0.2mm để cánh đàn hồi không mòn nhanh vì lệch ngang.
Bảo trì phần đàn hồi / bạc cao su
Tùy tải, sau 2-5 năm 6 cánh element/spider sẽ cứng hơn hoặc nứt vỡ, sớm hơn mọi chi tiết khác; hub kim loại thường còn dùng được. Không gian quanh chiều cao lắp 32mm phải đủ để tháo cánh. Khi thay: đưa hub ra khỏi trục, thay element mới, đo lại lỗ hub xem có mài rộng.
Ứng dụng điển hình cỡ HRC này
Cỡ HRC này có đường kính ngoài 160mm, lỗ 76mm; khớp gọn, rẻ, thường gắn trên quạt công nghiệp, máy bơm nước và motor điện 15-30HP.
Có thể bạn cần
Tất cả Khớp nối trục đàn hồi (HRC/NM/FCL/MT)
Sản phẩm cùng ngành
Kiến thức liên quan
Tra cứu thuật ngữ
Câu hỏi thường gặp về Khớp nối HRC 180
Khớp nối HRC 180 dùng cho trục đường kính bao nhiêu?
Khớp nối HRC 180 khoét lỗ được cho trục khoảng 30mm đến 76mm, lớn nhất 76mm. Thân có OD 160mm, chiều cao 32mm và 6 cánh. Nếu cần khoét lỗ, làm rãnh then thì đặt thêm dịch vụ.
Khớp nối HRC 180 phù hợp ứng dụng nào?
Motor điện 1-30HP, máy bơm, quạt công nghiệp là nơi HRC phổ biến, do khớp nhỏ gọn, giá rẻ, lắp dễ. Danh sách phù hợp cụ thể gồm motor điện 1-30HP; bơm nước, bơm dầu; quạt công nghiệp; máy nén khí cỡ nhỏ. Kết cấu đàn hồi có 2 hub gang có lỗ và 1 vòng cao su hình bánh răng; lệch trục được bù góc ~1.5°, song song ~0.4mm. Vòng cao su mòn nhanh hơn hub nên thay định kỳ.
Tôi mua hub riêng hay cả bộ?
Phần mòn nhanh hơn hub là phần đàn hồi, mã KN-HRC-180-ELEMENT; tới kỳ bảo trì, thường chỉ mua lại KN-HRC-180-ELEMENT. Muốn đủ bộ thì lấy KN-HRC-180-SET, muốn riêng hub thì lấy KN-HRC-180-HUB (1 hub kim loại). Có tất cả 3 SKU bán riêng.
Khi nào KHÔNG nên dùng Khớp nối HRC?
Khi tải nặng vượt 30HP, HRC nhường chỗ cho NM/MT; khi trục lệch nhiều hoặc nhiệt độ trên 80°C, HRC cũng không nên dùng. Trong các tình huống đó, cần xét loại khớp nối khác phù hợp hơn, có tư vấn nếu cần.
Đặt hàng Khớp nối HRC 180 thế nào?
Số Zalo 0325655700 nhận yêu cầu báo giá: chỉ cần mã KN-HRC-180-HUB/ELEMENT/SET và kích thước trục để khoét lỗ. Giờ hành chính phản hồi giá sau 30 phút; hàng có sẵn size thì 24-48h là tới, giao toàn quốc.
