KN-NM-214
Khớp nối NM 214 (ID158, OD218, H112, 6 cánh) — Normex Coupling
NM (Normex) là khớp nối đàn hồi với 2 hub gang + 1 lốp cao su nguyên khối kẹp giữa. Truyền tải lớn hơn HRC, giảm rung động cực tốt nhờ lốp cao su dày. Phổ biến cho motor 5-100HP, máy nghiền, máy ép. Bù lệch trục tốt: angular ~4°, parallel ~3mm — gấp 5-10 lần HRC.

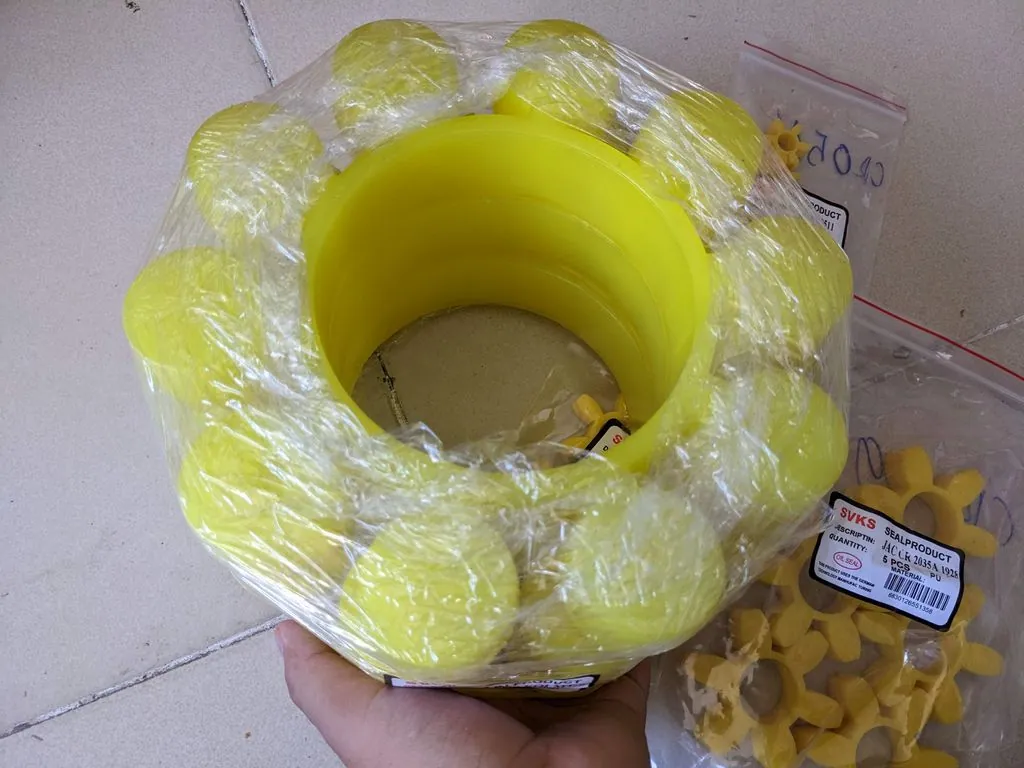

Hình ảnh thực tế
3 phần có thể mua riêng
KN-NM-214-HUB
Hub thép (1 cái)
Cast iron / gang, mua 2 cái cho 1 cụm.
KN-NM-214-ELEMENT
Vòng đệm / spider / lốp
Phần đàn hồi mòn nhanh — thường thay riêng khi bảo trì.
KN-NM-214-SET
Bộ đầy đủ
2 hub + phần đàn hồi, sẵn sàng lắp ráp.
✅ Phù hợp cho
- •Motor 5-100HP
- •Máy nghiền đá, nghiền than
- •Máy ép, máy cán
- •Hệ thống băng tải tải nặng
❌ Không nên dùng cho
- •Yêu cầu chính xác đồng tâm cao (chọn GR/HRC)
- •Tốc độ cao > 3000 rpm
- •Chi phí: NM đắt hơn HRC
Cân nhắc loại khớp nối khác
Thông số kỹ thuật chi tiết — Khớp nối NM 158/218mm
Kích thước chính
Giá tham khảo
Giá tham khảo từ 2.500.000₫/bộ (bộ hub + phần đàn hồi). Giá chỉ mang tính tham khảo — giá thực tế thay đổi theo số lượng, vật liệu element, và nguồn hàng. Vui lòng liên hệ để được báo giá chính xác.
Gợi ý lắp đặt — bore & dung sai trục
Khớp nối NM bore tối đa 158mm, OD 218mm, chiều dày thành 30mm. Khoét lỗ dung sai H7 theo đường kính trục thực tế (có thể đặt khoét thêm dịch vụ). Cỡ bore rất lớn (158mm) — cần kiểm tra đồng tâm <0.2mm, tránh lệch trục ngang gây mài mòn cánh đàn hồi nhanh. Bề mặt trục Ra≤3.2μm; tra mỡ nhẹ vào lỗ trước khi ép.
Bảo trì phần đàn hồi / bạc cao su
Phần mòn trước là 6 cánh đàn hồi (element/spider) — cứng hơn hoặc nứt vỡ sau 2-5 năm tùy tải. Hub kim loại thường dùng lại được. Chiều cao lắp đặt 112mm cần đủ không gian tháo cánh. Bảo trì: tháo hub khỏi trục, thay element, kiểm tra lỗ hub mài rộng.
Ứng dụng điển hình cỡ NM này
Khớp nối NM OD 218mm truyền tải lớn qua lốp cao su nguyên khối — phù hợp motor 50-100HP+, máy nghiền, máy ép, băng tải tải nặng cần giảm rung tốt.
Câu hỏi thường gặp
Khớp nối NM 214 dùng cho trục đường kính bao nhiêu?
Khớp nối NM 214 có ID tối đa 158mm — có thể khoét lỗ tùy đường kính trục từ ~63mm đến 158mm. OD ngoài 218mm, cao 112mm, 6 cánh. Đặt thêm dịch vụ khoét lỗ + rãnh then nếu cần.
Khớp nối NM 214 phù hợp ứng dụng nào?
NM (Normex) là khớp nối đàn hồi với 2 hub gang + 1 lốp cao su nguyên khối kẹp giữa. Truyền tải lớn hơn HRC, giảm rung động cực tốt nhờ lốp cao su dày. Phổ biến cho motor 5-100HP, máy nghiền, máy ép. Bù lệch trục tốt: angular ~4°, parallel ~3mm — gấp 5-10 lần HRC. Phù hợp: Motor 5-100HP; Máy nghiền đá, nghiền than; Máy ép, máy cán; Hệ thống băng tải tải nặng.
Tôi mua hub riêng hay cả bộ?
Bán riêng 3 SKU: KN-NM-214-HUB (1 hub kim loại), KN-NM-214-ELEMENT (phần đàn hồi — mòn nhanh hơn hub), KN-NM-214-SET (bộ đầy đủ). Bảo trì định kỳ thường chỉ cần đặt KN-NM-214-ELEMENT.
Khi nào KHÔNG nên dùng Khớp nối NM?
Tránh dùng cho: Yêu cầu chính xác đồng tâm cao (chọn GR/HRC); Tốc độ cao > 3000 rpm; Chi phí: NM đắt hơn HRC. Trong các trường hợp này, cân nhắc loại khớp nối khác phù hợp hơn — liên hệ tư vấn.
Đặt hàng Khớp nối NM 214 thế nào?
Gửi báo giá qua Zalo 0325655700 — ghi SKU (KN-NM-214-HUB/ELEMENT/SET) + đường kính trục cần khoét. Báo giá trong 30 phút giờ hành chính. Giao 24-48h toàn quốc cho size có sẵn.
