KN-T-200
Khớp nối T (Tire Coupling) 200 (ID200, OD100, H40, 6 cánh) — Tire Coupling
T (Tire) là khớp nối với lốp cao su có lớp gia cường (như lốp xe nhỏ) bắt vít vào 2 hub thép. Bù lệch trục rất tốt (angular ~4°, parallel lên tới 6mm), hấp thụ shock + rung động mạnh. Dùng cho ứng dụng có lệch trục lớn không tránh được: máy nghiền, máy đập, máy bơm độ rung cao.

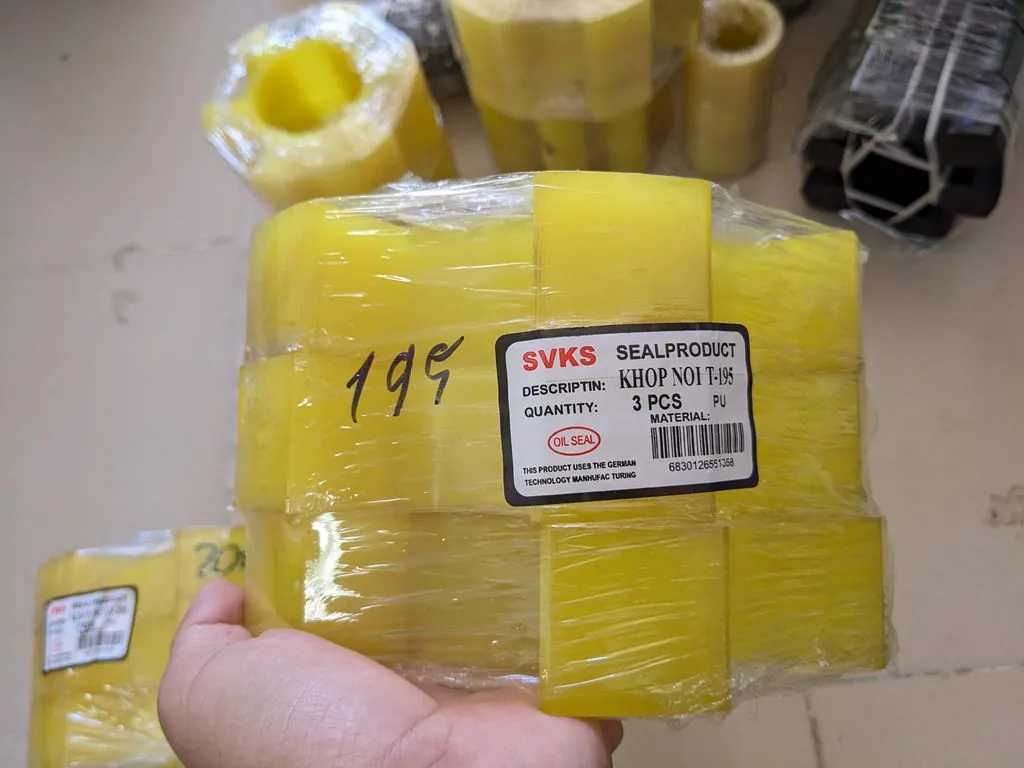

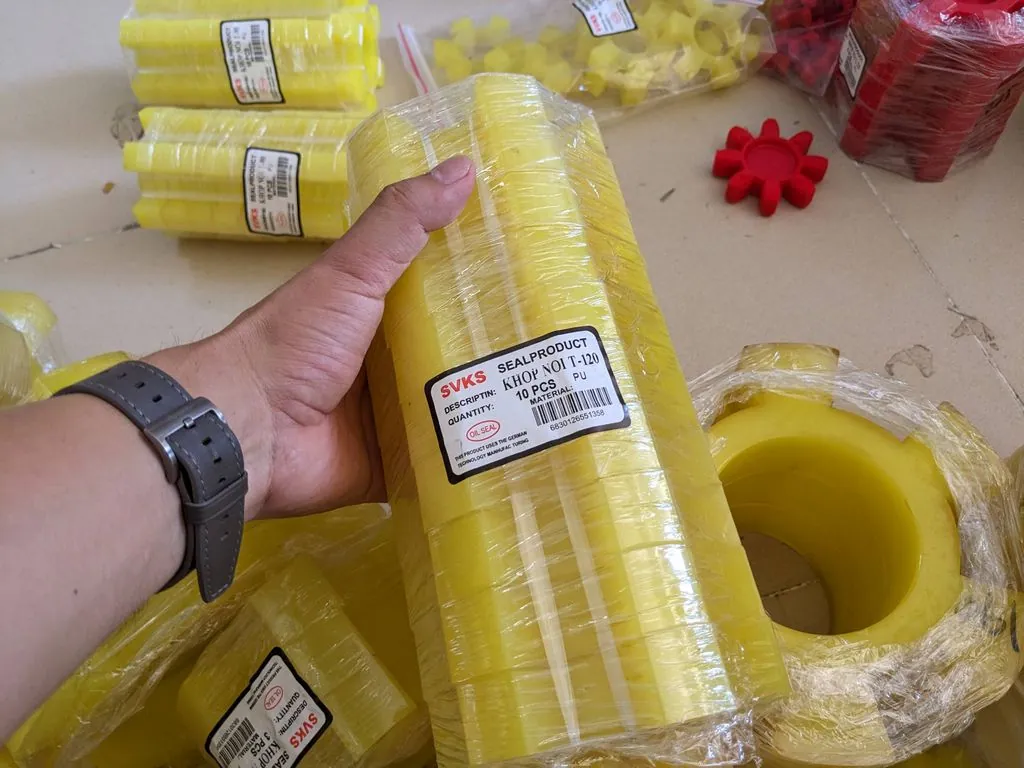

Hình ảnh thực tế
3 phần có thể mua riêng
KN-T-200-HUB
Hub thép (1 cái)
Cast iron / gang, mua 2 cái cho 1 cụm.
KN-T-200-ELEMENT
Vòng đệm / spider / lốp
Phần đàn hồi mòn nhanh — thường thay riêng khi bảo trì.
KN-T-200-SET
Bộ đầy đủ
2 hub + phần đàn hồi, sẵn sàng lắp ráp.
✅ Phù hợp cho
- •Máy nghiền, máy đập đá
- •Máy bơm độ rung cao
- •Hệ thống lệch trục không tránh được
- •Băng tải dài
❌ Không nên dùng cho
- •Yêu cầu đồng tâm chính xác (chọn HRC/GR)
- •Tốc độ cực cao > 5000 rpm
Cân nhắc loại khớp nối khác
Thông số kỹ thuật chi tiết — Khớp nối T 200/100mm
Kích thước chính
Giá tham khảo
Giá tham khảo từ 650.000₫/bộ (bộ hub + phần đàn hồi). Giá chỉ mang tính tham khảo — giá thực tế thay đổi theo số lượng, vật liệu element, và nguồn hàng. Vui lòng liên hệ để được báo giá chính xác.
Gợi ý lắp đặt — bore & dung sai trục
Khớp nối T bore tối đa 200mm, OD 100mm, chiều dày thành -50mm. Khoét lỗ dung sai H7 theo đường kính trục thực tế (có thể đặt khoét thêm dịch vụ). Cỡ bore rất lớn (200mm) — cần kiểm tra đồng tâm <0.2mm, tránh lệch trục ngang gây mài mòn cánh đàn hồi nhanh. Bề mặt trục Ra≤3.2μm; tra mỡ nhẹ vào lỗ trước khi ép.
Bảo trì phần đàn hồi / bạc cao su
Phần mòn trước là 6 cánh đàn hồi (element/spider) — cứng hơn hoặc nứt vỡ sau 2-5 năm tùy tải. Hub kim loại thường dùng lại được. Chiều cao lắp đặt 40mm cần đủ không gian tháo cánh. Bảo trì: tháo hub khỏi trục, thay element, kiểm tra lỗ hub mài rộng.
Ứng dụng điển hình cỡ T này
Khớp nối Tire (T) OD 100mm hấp thụ lệch trục lớn và shock — phù hợp máy nghiền đá, máy đập, bơm nước thải rung động mạnh. Bore 200mm phục vụ motor trung-nặng.
Câu hỏi thường gặp
Khớp nối T (Tire Coupling) 200 dùng cho trục đường kính bao nhiêu?
Khớp nối T (Tire Coupling) 200 có ID tối đa 200mm — có thể khoét lỗ tùy đường kính trục từ ~80mm đến 200mm. OD ngoài 100mm, cao 40mm, 6 cánh. Đặt thêm dịch vụ khoét lỗ + rãnh then nếu cần.
Khớp nối T (Tire Coupling) 200 phù hợp ứng dụng nào?
T (Tire) là khớp nối với lốp cao su có lớp gia cường (như lốp xe nhỏ) bắt vít vào 2 hub thép. Bù lệch trục rất tốt (angular ~4°, parallel lên tới 6mm), hấp thụ shock + rung động mạnh. Dùng cho ứng dụng có lệch trục lớn không tránh được: máy nghiền, máy đập, máy bơm độ rung cao. Phù hợp: Máy nghiền, máy đập đá; Máy bơm độ rung cao; Hệ thống lệch trục không tránh được; Băng tải dài.
Tôi mua hub riêng hay cả bộ?
Bán riêng 3 SKU: KN-T-200-HUB (1 hub kim loại), KN-T-200-ELEMENT (phần đàn hồi — mòn nhanh hơn hub), KN-T-200-SET (bộ đầy đủ). Bảo trì định kỳ thường chỉ cần đặt KN-T-200-ELEMENT.
Khi nào KHÔNG nên dùng Khớp nối T (Tire Coupling)?
Tránh dùng cho: Yêu cầu đồng tâm chính xác (chọn HRC/GR); Tốc độ cực cao > 5000 rpm. Trong các trường hợp này, cân nhắc loại khớp nối khác phù hợp hơn — liên hệ tư vấn.
Đặt hàng Khớp nối T (Tire Coupling) 200 thế nào?
Gửi báo giá qua Zalo 0325655700 — ghi SKU (KN-T-200-HUB/ELEMENT/SET) + đường kính trục cần khoét. Báo giá trong 30 phút giờ hành chính. Giao 24-48h toàn quốc cho size có sẵn.
