KNG-55
Khớp nối GR55 — ID60, OD120, H27mm, Hub+Spider
Khớp nối GR55 là khớp nối kiểu elastic jaw coupling — gồm 2 hub thép (cast iron / gang) khớp với 1 spider GR nhựa polyurethane/NBR ở giữa (8 cánh). Truyền chuyển động + giảm rung, bù lệch trục nhẹ giữa motor và máy. Kích thước ID tối đa 60mm, OD 120mm, cao 27mm. Tại photchandau.net bán cả 2 phần riêng biệt: hub thép (mua thay khi mòn / lệch) và spider GR nhựa (mua thay riêng — mòn nhanh hơn hub).

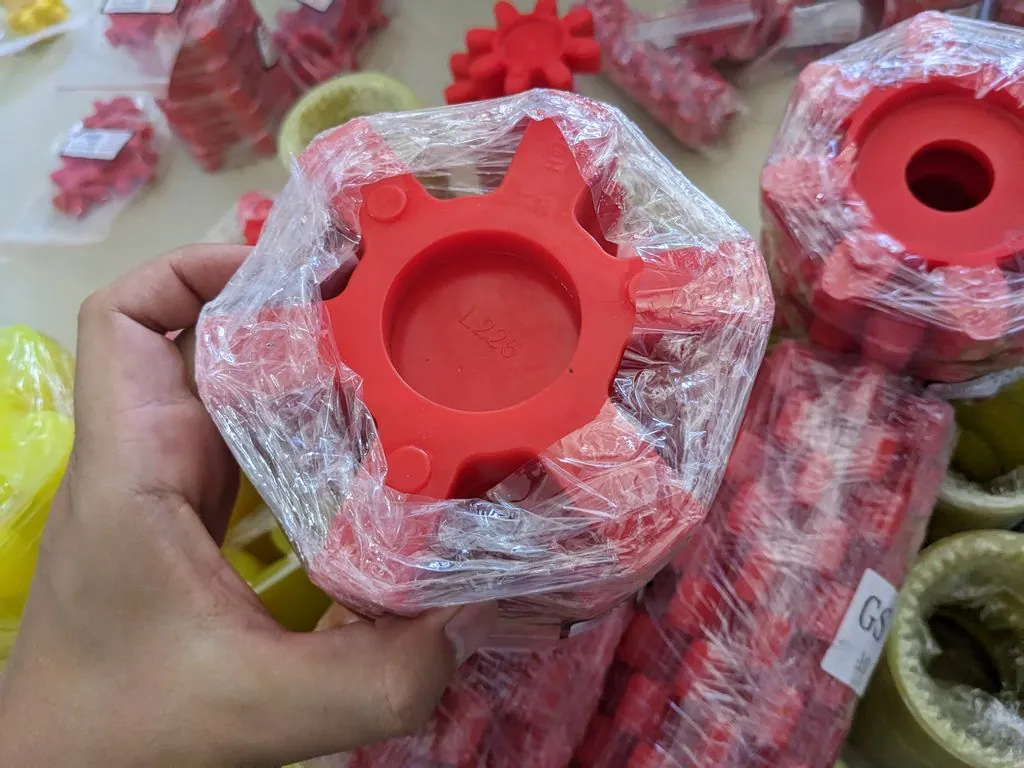

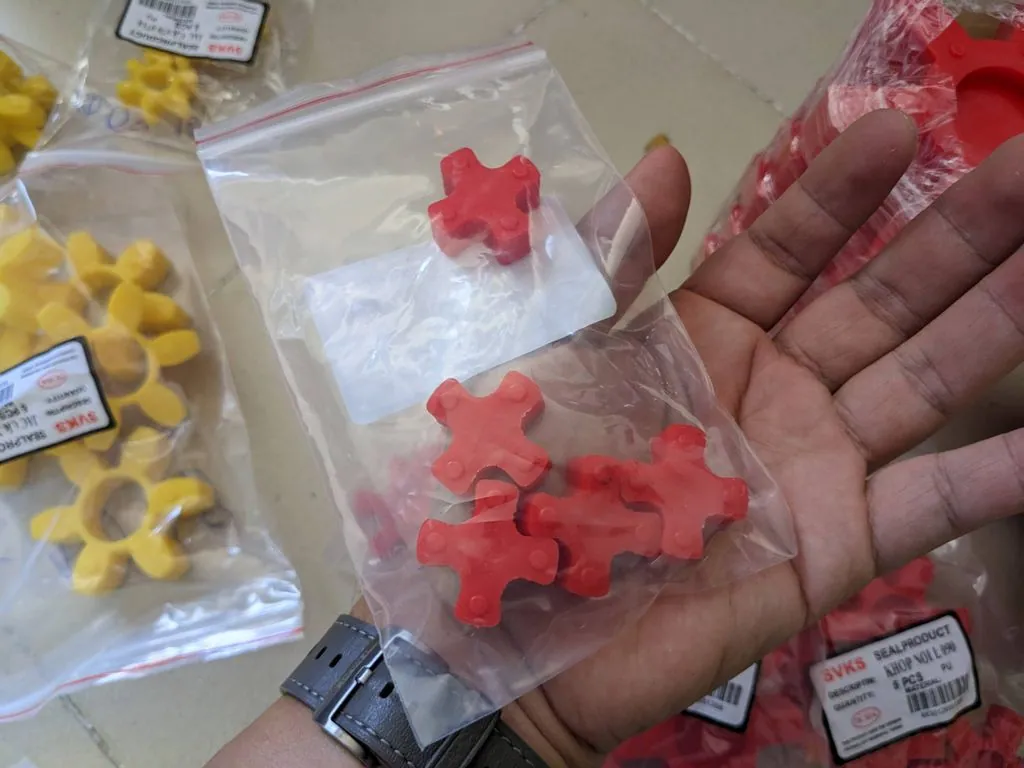

Hình ảnh thực tế
3 phần có thể mua riêng cho GR55
KNG-55-HUB
Hub thép (1 cái)
Giá: $
Cast iron / gang, có cánh khớp với spider. Mua 2 cái để lắp 1 cụm khớp nối (1 đầu motor + 1 đầu máy).
KNG-55-SPIDER
Spider GR nhựa
Giá: $
Polyurethane TPU 92-98 Shore A màu đỏ. Phần đàn hồi mòn nhanh hơn hub — khách thường chỉ thay spider khi bảo trì.
KNG-55-SET
Bộ đầy đủ (2 Hub + 1 Spider)
Giá: $$
Cụm khớp nối hoàn chỉnh, sẵn sàng lắp ráp. Tiết kiệm vs mua riêng từng phần.
Thông số kỹ thuật — GR55
| Đường kính trong (ID) tối đa | 60 mm— Có thể khoét lỗ 24 - 60mm |
| Đường kính ngoài (OD) | 120 mm |
| Chiều cao mỗi hub (H) | 27 mm— Tổng chiều dài cụm = 2×H + khe spider |
| Số cánh spider | 8— 8 cánh = torque cao |
| Vật liệu hub | Cast iron / gang— Có thể đặt thép C45 hoặc inox theo yêu cầu |
| Vật liệu spider | TPU 92-98 Shore A— Mặc định màu đỏ, đặt được màu khác / vật liệu NBR |
Thông số kỹ thuật chi tiết — Khớp nối GR55 (60/120mm)
Kích thước chính
Giá tham khảo
Giá tham khảo từ 750.000₫/bộ (bộ 2 hub thép + 1 spider GR nhựa). Giá chỉ mang tính tham khảo — giá thực tế thay đổi theo số lượng, vật liệu spider, và dịch vụ khoét lỗ. Vui lòng liên hệ để được báo giá chính xác.
Gợi ý lắp đặt — bore & dung sai trục
Hub GR có lỗ thô — khoét dung sai H7 theo đường kính trục thực tế từ ~24mm đến 60mm. Chiều dày thành hub 30mm (ID 60 → OD 120mm). Bề mặt trục Ra≤3.2μm; rãnh then thẳng theo DIN 6885. Cỡ trục lớn (60mm) — cần kiểm tra đồng tâm <0.2mm; lệch trục lớn làm spider mòn nhanh và gây tiếng ồn. Bôi mỡ nhẹ trước khi ép hub lên trục.
Bảo trì spider GR nhựa
Spider GR (8 cánh — truyền torque cao, lắp chính xác hơn) là phần mòn trước — cứng hơn hoặc nứt vỡ sau 2-5 năm tùy tải và nhiệt độ. Hub thép thường dùng lại được. Chiều cao hub 27mm cần đủ không gian tháo spider ra ngang. Bảo trì: tháo 1 hub khỏi trục, trượt spider ra, thay mới, không cần tháo cả cụm.
Ứng dụng điển hình — GR55
GR55 — trục tối đa 60mm, OD 120mm — phù hợp motor 7.5-30kW, máy bơm công nghiệp, băng tải tải trung. Spider 8 cánh TPU đỏ cách điện 2 đầu trục + bù lệch angular ~1°, parallel ~0.3mm. Không phù hợp ứng dụng cần khớp nối cứng hoặc tải xung mạnh lặp lại.
Câu hỏi thường gặp
Khớp nối GR55 là gì?
GR55 là khớp nối elastic jaw coupling cỡ 55 (theo chuẩn ngành). Gồm 2 hub thép có 8 cánh khớp với spider GR nhựa polyurethane ở giữa. Cho phép lệch trục nhẹ (~1° angular, ~0.3mm parallel) + bù rung động + cách điện 2 đầu trục. Phổ biến cho motor điện - máy bơm - máy nghiền cỡ nhỏ-vừa.
GR55 dùng cho trục đường kính bao nhiêu?
Hub GR55 có ID tối đa 60mm — có thể khoét lỗ tùy đường kính trục cần lắp (từ ~24mm đến 60mm). OD ngoài 120mm, cao 27mm. Đặt thêm dịch vụ gia công khoét lỗ + then nếu cần.
Spider GR nhựa làm bằng vật liệu gì?
Spider chuẩn = TPU (polyurethane đàn hồi, 92-98 Shore A) màu đỏ/vàng. Một số cấp đặc biệt: NBR (nitrile, đen, chịu dầu nóng), Hytrel (chịu nhiệt > 100°C). Tại photchandau.net mặc định là TPU PU đỏ — phù hợp 95% ứng dụng.
Tôi có thể mua hub thép và spider riêng không?
Có. Bán riêng 3 SKU: KNG-55-HUB (1 hub thép, mua cặp = 2 cái), KNG-55-SPIDER (1 spider GR nhựa), hoặc KNG-55-SET (bộ đầy đủ 2 hub + 1 spider). Spider mòn nhanh hơn hub → khách thường chỉ thay spider sau vài năm sử dụng.
Cách lắp khớp nối GR55?
1) Khoét lỗ ID hub theo đường kính trục. 2) Đóng then phù hợp. 3) Ép hub lên trục motor + trục máy. 4) Lắp spider vào khớp giữa 2 hub. 5) Căn đồng tâm 2 trục (alignment) — tolerance ±0.1mm. 6) Test rung động + tiếng kêu trước khi vận hành tải.
Đặt hàng GR55 thế nào?
Gửi yêu cầu báo giá qua Zalo 0325655700 — ghi rõ SKU (KNG-55-HUB / SPIDER / SET) + đường kính trục cần khoét lỗ + có cần then không. Báo giá trong 30 phút giờ hành chính. Giao 24-48h toàn quốc cho size có sẵn. Xuất hóa đơn VAT đầy đủ.
