KNG-75
Khớp nối GR75 — ID81, OD161, H37mm, Hub+Spider
Khớp nối GR75 là khớp nối kiểu elastic jaw coupling — gồm 2 hub thép (cast iron / gang) khớp với 1 spider GR nhựa polyurethane/NBR ở giữa (10 cánh). Truyền chuyển động + giảm rung, bù lệch trục nhẹ giữa motor và máy. Kích thước ID tối đa 81mm, OD 161mm, cao 37mm. Tại photchandau.net bán cả 2 phần riêng biệt: hub thép (mua thay khi mòn / lệch) và spider GR nhựa (mua thay riêng — mòn nhanh hơn hub).
3 phần có thể mua riêng cho GR75
KNG-75-HUB
Hub thép (1 cái)
Giá: $
Cast iron / gang, có cánh khớp với spider. Mua 2 cái để lắp 1 cụm khớp nối (1 đầu motor + 1 đầu máy).
KNG-75-SPIDER

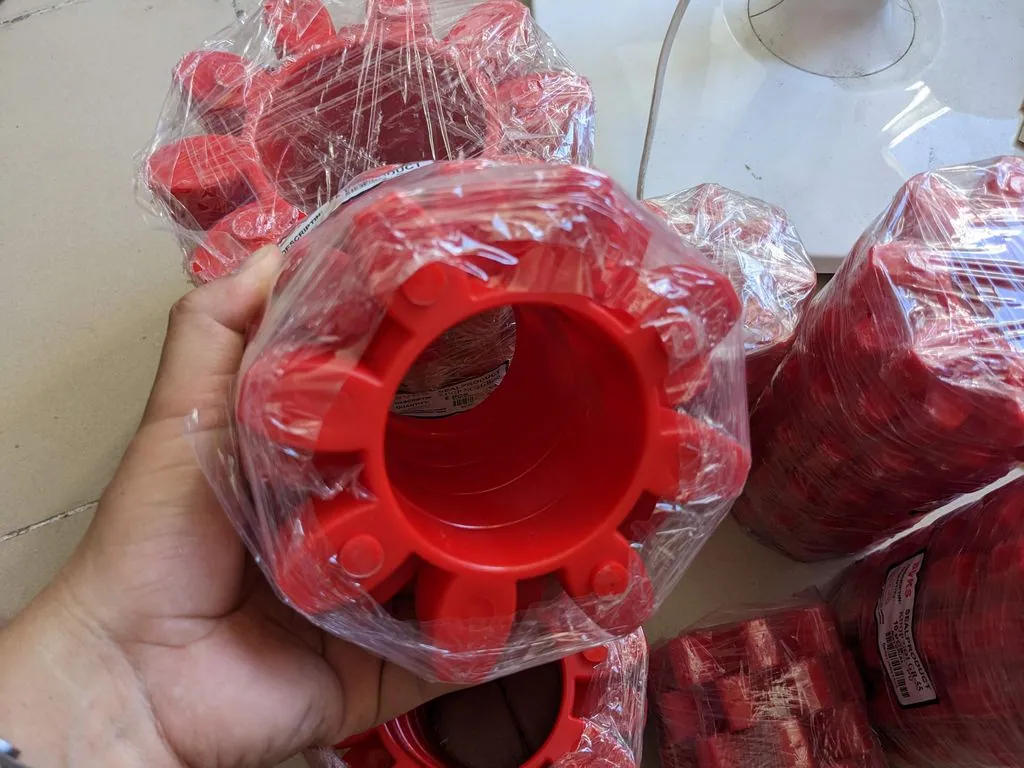

Spider GR nhựa
Giá: $
Polyurethane TPU 92-98 Shore A màu đỏ. Phần đàn hồi mòn nhanh hơn hub — khách thường chỉ thay spider khi bảo trì.
KNG-75-SET
Bộ đầy đủ (2 Hub + 1 Spider)
Giá: $$
Cụm khớp nối hoàn chỉnh, sẵn sàng lắp ráp. Tiết kiệm vs mua riêng từng phần.
Thông số kỹ thuật — GR75
| Đường kính trong (ID) tối đa | 81 mm— Có thể khoét lỗ 32 - 81mm |
| Đường kính ngoài (OD) | 161 mm |
| Chiều cao mỗi hub (H) | 37 mm— Tổng chiều dài cụm = 2×H + khe spider |
| Số cánh spider | 10— 10 cánh = torque cao |
| Vật liệu hub | Cast iron / gang— Có thể đặt thép C45 hoặc inox theo yêu cầu |
| Vật liệu spider | TPU 92-98 Shore A— Mặc định màu đỏ, đặt được màu khác / vật liệu NBR |
Câu hỏi thường gặp
Khớp nối GR75 là gì?
GR75 là khớp nối elastic jaw coupling cỡ 75 (theo chuẩn ngành). Gồm 2 hub thép có 10 cánh khớp với spider GR nhựa polyurethane ở giữa. Cho phép lệch trục nhẹ (~1° angular, ~0.3mm parallel) + bù rung động + cách điện 2 đầu trục. Phổ biến cho motor điện - máy bơm - máy nghiền cỡ nhỏ-vừa.
GR75 dùng cho trục đường kính bao nhiêu?
Hub GR75 có ID tối đa 81mm — có thể khoét lỗ tùy đường kính trục cần lắp (từ ~32mm đến 81mm). OD ngoài 161mm, cao 37mm. Đặt thêm dịch vụ gia công khoét lỗ + then nếu cần.
Spider GR nhựa làm bằng vật liệu gì?
Spider chuẩn = TPU (polyurethane đàn hồi, 92-98 Shore A) màu đỏ/vàng. Một số cấp đặc biệt: NBR (nitrile, đen, chịu dầu nóng), Hytrel (chịu nhiệt > 100°C). Tại photchandau.net mặc định là TPU PU đỏ — phù hợp 95% ứng dụng.
Tôi có thể mua hub thép và spider riêng không?
Có. Bán riêng 3 SKU: KNG-75-HUB (1 hub thép, mua cặp = 2 cái), KNG-75-SPIDER (1 spider GR nhựa), hoặc KNG-75-SET (bộ đầy đủ 2 hub + 1 spider). Spider mòn nhanh hơn hub → khách thường chỉ thay spider sau vài năm sử dụng.
Cách lắp khớp nối GR75?
1) Khoét lỗ ID hub theo đường kính trục. 2) Đóng then phù hợp. 3) Ép hub lên trục motor + trục máy. 4) Lắp spider vào khớp giữa 2 hub. 5) Căn đồng tâm 2 trục (alignment) — tolerance ±0.1mm. 6) Test rung động + tiếng kêu trước khi vận hành tải.
Đặt hàng GR75 thế nào?
Gửi yêu cầu báo giá qua Zalo 0325655700 — ghi rõ SKU (KNG-75-HUB / SPIDER / SET) + đường kính trục cần khoét lỗ + có cần then không. Báo giá trong 30 phút giờ hành chính. Giao 24-48h toàn quốc cho size có sẵn. Xuất hóa đơn VAT đầy đủ.
