Khớp nối GR110 hoa thị, lắp trục tối đa 128mm
OD 255mm, cao 42mm, lỗ ID tối đa 128mm là kích thước của GR110. Khớp nối GR110 thuộc loại elastic jaw coupling với 2 hub thép bằng gang (cast iron) ôm 1 spider polyurethane/NBR 10 cánh; bộ này truyền chuyển động giữa motor và máy, giảm rung, bù lệch trục nhẹ. Hub thép và spider GR nhựa có bán riêng tại photchandau.net, đủ 2 phần. Vì spider mòn nhanh hơn, người dùng hay thay riêng spider, hub thép chỉ đổi khi mòn hay lệch.
| ID tối đa | 128 mm |
|---|---|
| OD | 255 mm |
| H (cao) | 42 mm |
| Số cánh | 10 |
GR khác có sẵn

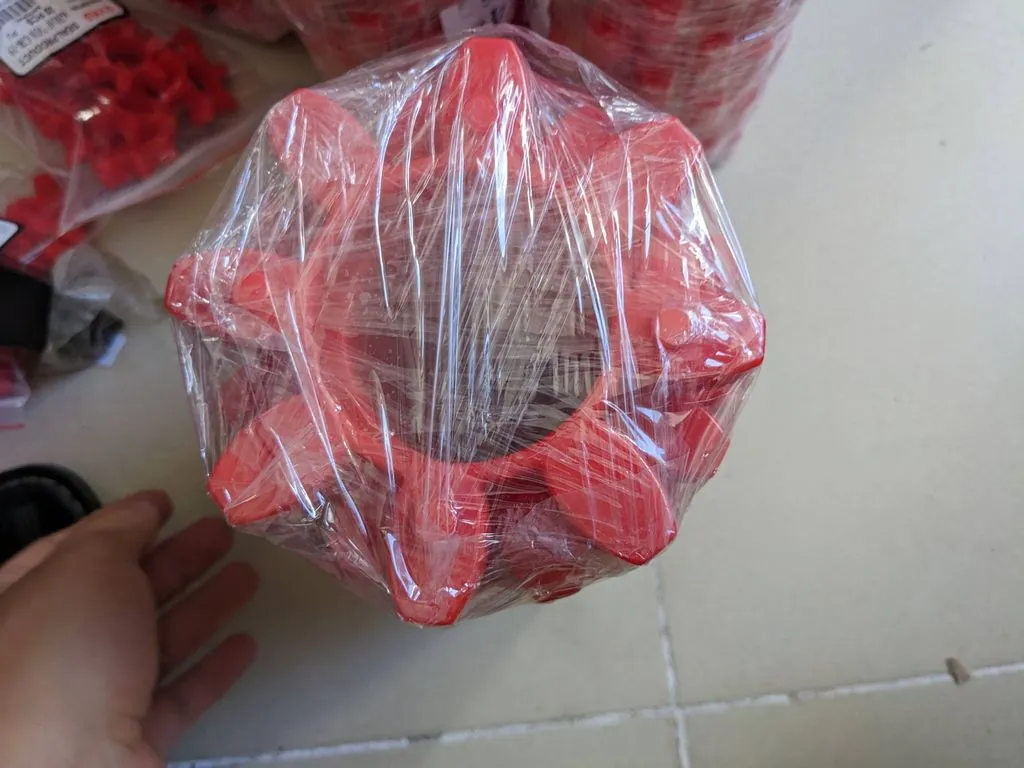

Hình ảnh thực tế — Khớp nối GR110
3 phần khớp nối GR110 có thể mua riêng
KNG-110-HUB
Hub thép (1 cái)
Giá: $
Hub gang cast iron, mặt có cánh để cài spider, đặt theo số lượng 2 cái. Số đó lắp được 1 cụm khớp nối, trong đó 1 cái dành cho đầu máy và 1 cái cho đầu motor.
KNG-110-SPIDER
Spider GR nhựa
Giá: $
Bảo trì thường chỉ thay spider, bởi phần đàn hồi này mòn nhanh hơn hub. Vật liệu TPU (polyurethane) đỏ, 92-98 Shore A.
KNG-110-SET
Bộ đầy đủ (2 Hub + 1 Spider)
Giá: $$
Sẵn sàng lắp: cụm khớp nối trọn bộ, tiết kiệm hơn so với mua các phần tách rời.
Thông số kỹ thuật khớp nối GR110
| Đường kính trong (ID) tối đa | 128 mm— Có thể khoét lỗ 51 - 128mm |
| Đường kính ngoài (OD) | 255 mm |
| Chiều cao mỗi hub (H) | 42 mm— Tổng chiều dài cụm = 2xH + khe spider |
| Số cánh spider | 10— 10 cánh = torque cao |
| Vật liệu hub | Cast iron / gang— Có thể đặt thép C45 hoặc inox theo yêu cầu |
| Vật liệu spider | TPU 92-98 Shore A— Mặc định màu đỏ, đặt được màu khác / vật liệu NBR |
Thông số kỹ thuật chi tiết — Khớp nối GR110 (128/255mm)
Kích thước chính
| Bore tối đa (ID) | 128 mm |
|---|---|
| OD (đường kính ngoài) | 255 mm |
| Cao mỗi hub (H) | 42 mm |
| Số cánh spider | 10 |
Giá tham khảo
Đơn giá thực tế lên xuống theo ba yếu tố: loại vật liệu làm spider, số lượng mua, có dùng dịch vụ khoét lỗ hay không. Con số 2.800.000₫/bộ (2 hub thép, 1 spider GR nhựa) chỉ để tham khảo; giá chính xác báo riêng cho từng đơn hàng.
Gợi ý lắp đặt — bore & dung sai trục
Hub GR có lỗ thô — khoét dung sai H7 theo đường kính trục thực tế từ ~51mm đến 128mm. Chiều dày thành hub 63.5mm (ID 128 → OD 255mm). Bề mặt trục Ra≤3.2μm; rãnh then thẳng theo DIN 6885. Cỡ trục rất lớn (128mm) — cần kiểm tra đồng tâm <0.2mm; lệch trục lớn làm spider mòn nhanh và gây tiếng ồn. Bôi mỡ nhẹ trước khi ép hub lên trục.
Bảo trì spider GR nhựa
Tùy tải và nhiệt độ, spider GR sẽ cứng hơn hoặc nứt vỡ trong khoảng 2-5 năm, nên đây là phần phải thay trước; hub thép thường vẫn dùng lại được. Spider có 10 cánh, truyền torque cao, lắp chính xác hơn. Muốn thay, tháo 1 hub khỏi trục rồi trượt spider ra, không tháo cả cụm; vị trí lắp cần chỗ trống ứng với chiều cao hub 42mm để kéo spider ra ngang.
Ứng dụng điển hình — GR110
GR110 — trục tối đa 128mm, OD 255mm — phù hợp motor ≥ 75kW, máy nặng tải lớn, hệ thống truyền động công nghiệp. Spider 10 cánh TPU đỏ cách điện 2 đầu trục + bù lệch angular ~1°, parallel ~0.3mm. Không phù hợp ứng dụng cần khớp nối cứng hoặc tải xung mạnh lặp lại.
Có thể bạn cần
Sản phẩm cùng ngành
Kiến thức liên quan
Tra cứu thuật ngữ
Câu hỏi thường gặp về khớp nối GR110
Khớp nối GR110 là gì?
Cách điện 2 đầu trục, bù rung động, chấp nhận lệch góc chừng 1° và lệch song song chừng 0.3mm là những gì khớp nối GR110 làm được. Bên trong là 2 hub thép 10 cánh cài spider GR nhựa polyurethane ở giữa, kiểu elastic jaw coupling, cỡ 110 theo chuẩn ngành. Khớp phổ biến ở motor điện, máy bơm, máy nghiền cỡ nhỏ và vừa.
GR110 dùng cho trục đường kính bao nhiêu?
Với ID max 128mm, hub GR110 nhận trục từ ~51mm đến 128mm tùy lỗ khoét. OD ngoài 255mm, chiều cao 42mm; gia công lỗ và then là dịch vụ tùy chọn.
Spider GR nhựa làm bằng vật liệu gì?
Cấp đặc biệt gồm Hytrel cho nhiệt > 100°C và NBR (nitrile, đen) cho dầu nóng. Mặc định tại photchandau.net vẫn là TPU PU đỏ, đủ cho 95% ứng dụng. Chuẩn chung spider: TPU polyurethane đàn hồi, 92-98 Shore A, đỏ/vàng.
Tôi có thể mua hub thép và spider riêng không?
Có, theo 3 SKU riêng. Mua hub: KNG-110-HUB, mỗi mã 1 hub thép, cặp gồm 2 cái. Mua spider: KNG-110-SPIDER, 1 spider GR nhựa. Mua trọn bộ: KNG-110-SET, 2 hub cùng 1 spider. Thực tế sau vài năm sử dụng khách hay chỉ đổi spider, do spider mòn nhanh hơn hub.
Cách lắp khớp nối GR110?
Kiểm tra cuối (bước 6) là thử rung, nghe tiếng kêu trước khi cho máy chạy tải; ngay trước đó (bước 5) 2 trục được căn đồng tâm, sai lệch ±0.1mm. Các bước đầu: 1 khoét lỗ ID hub vừa trục, 2 đóng then, 3 ép hub lên trục motor và trục máy, 4 lắp spider vào giữa 2 hub.
