Khớp nối ML 3 hoa thị (Jaw), trục tối đa 24, OD80, H45
Với khớp nối ML 3, truyền động không có độ rơ nhờ 2 hub kim loại có vấu ăn khớp qua một đệm sao cao su/PU; đệm vừa giảm rung vừa bù lệch trục nhẹ. Nhóm máy dùng nhiều: servo, motor bước, bơm cỡ nhỏ, thiết bị tự động hóa. Khớp gọn nhẹ, lắp nhanh, có từ ML1 (bore 16mm) lên ML8 (bore 55mm).
| Trục tối đa | 24 mm |
|---|---|
| OD | 80 mm |
| Cao (H) | 45 mm |
Các cỡ khác cùng loại ML

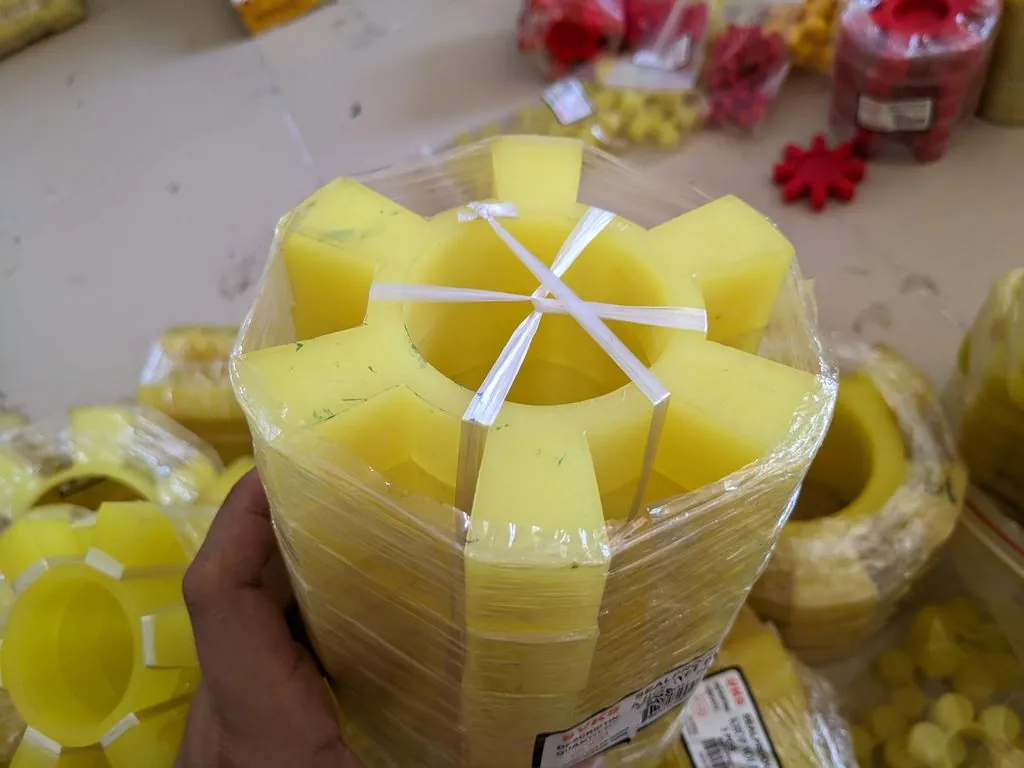

Hình ảnh thực tế Khớp nối ML 3
3 phần Khớp nối ML 3 có thể mua riêng
KN-ML-3-HUB
Hub thép (1 cái)
Đặt 2 hub gang thì lắp được 1 cụm.
KN-ML-3-ELEMENT
Vòng đệm / spider / lốp
Thay riêng element, không thay cả khớp, là cách bảo trì thường gặp vì phần này nhanh mòn.
KN-ML-3-SET
Bộ đầy đủ
Trọn bộ có phần đàn hồi và 2 hub, đủ chi tiết để ráp.
Phù hợp cho
- Servo motor, motor bước
- Cơ cấu tự động, quạt, bơm cỡ bé
- CNC, robot, và băng chuyền trọng tải thấp
- Chỗ cần độ chính xác truyền động, mức tải không quá trung bình
Không nên dùng cho
- Tải cao hơn mức 50HP; FCL/NM là lựa chọn đúng
- Lệch trục lớn (chọn T)
- Nơi nhiệt độ vượt 100°C
Khi nào nên chọn loại khác thay Khớp nối ML 3
- Khớp nối L (Lovejoy): cân nhắc khi tải nhẹ, không cần zero-backlash.
- Khớp nối trục FCL: cân nhắc khi tải > 50HP.
Thông số kỹ thuật chi tiết Khớp nối ML 3 (trục 24/80mm)
Kích thước chính
| Bore tối đa (ID) | 24 mm |
|---|---|
| OD (đường kính ngoài) | 80 mm |
| Cao (H) | 45 mm |
Giá tham khảo
Để ước lượng, bộ hub và phần đàn hồi tham khảo từ 650.000₫. Khi đặt, giá được báo chính xác theo đơn, dựa trên số lượng mua, vật liệu element và nguồn hàng.
Gợi ý lắp đặt — bore & dung sai trục
Trước khi ép khớp nối ML lên trục, tra mỡ nhẹ vào lỗ và kiểm bề mặt trục đạt Ra≤3.2μm. Đồng tâm ≤0.3mm là mức đủ cho bore nhỏ. Lỗ tối đa 24mm, khoét H7 theo đường kính trục thực (có dịch vụ khoét thêm); OD 80mm, thành dày 28mm.
Bảo trì phần đàn hồi / bạc cao su
Sau khoảng 2-5 năm, tùy mức tải, element/spider sẽ cứng hoặc nứt vỡ; khi đó tháo hub khỏi trục, thay element và xem lỗ hub có bị mài rộng không. Vị trí lắp phải chừa chỗ cho chiều cao 45mm thì mới tháo được cánh. Hub kim loại hầu như không cần thay.
Ứng dụng điển hình cỡ ML này
Máy CNC, robot, motor bước, servo motor đòi truyền động chính xác thường dùng khớp vấu có spider PU, không backlash, như ML (Jaw) OD 80mm, bore 24mm.
Có thể bạn cần
Tất cả Khớp nối trục đàn hồi (HRC/NM/FCL/MT)
Sản phẩm cùng ngành
Kiến thức liên quan
Tra cứu thuật ngữ
Câu hỏi thường gặp về Khớp nối ML 3
Khớp nối ML 3 dùng cho trục đường kính bao nhiêu?
Thân khớp ML (Jaw) 3 có đường kính ngoài 80mm, chiều cao 45mm. Lỗ khoét theo trục thực trong dải ~10mm đến 24mm, không vượt 24mm; muốn khoét lỗ, làm rãnh then thì đặt dịch vụ riêng.
Khớp nối ML 3 phù hợp ứng dụng nào?
Gọn, nhẹ, không rơ và dễ lắp: khớp nối ML gồm 2 hub kim loại vấu cài nhau cùng một đệm sao cao su/PU ở giữa, vừa giảm rung vừa bù lệch trục nhỏ. Cỡ nhỏ nhất ML1 lỗ 16mm, lớn nhất ML8 lỗ 55mm. Hay lắp cho servo motor, motor bước, máy CNC, robot, băng tải nhẹ, bơm nhỏ, quạt và dây chuyền tự động cần truyền động chính xác.
Tôi mua hub riêng hay cả bộ?
Mã KN-ML-3-ELEMENT dành cho đệm sao cao su (spider) lắp giữa hub vấu thép, thứ mòn nhanh hơn hub. Bên cạnh đó là KN-ML-3-SET (bộ đầy đủ) và KN-ML-3-HUB (1 hub kim loại), tổng 3 SKU bán riêng. Đến kỳ bảo trì, thường chỉ cần đặt KN-ML-3-ELEMENT.
Khi nào KHÔNG nên dùng Khớp nối ML?
ML không nên lắp ở máy tải nặng trên 50HP (FCL/NM thay thế được), ở chỗ lệch trục lớn (thay bằng T), hay môi trường nhiệt vượt 100°C. Gặp các điều kiện ấy, một kiểu khớp khác sẽ thích hợp hơn; có thể nhờ tư vấn để chọn đúng loại.
Đặt hàng Khớp nối ML 3 thế nào?
Báo giá có trong 30 phút nếu gửi vào giờ hành chính. Kênh nhận là Zalo 0325655700; cần ghi đường kính trục cần khoét cùng mã KN-ML-3-HUB/ELEMENT/SET. Hàng sẵn size giao đi toàn quốc 24-48h.
