Khớp nối ML 7 hoa thị (Jaw), trục tối đa 48, OD160, H75
Khớp nối ML 7: Từ ML1 (bore 16mm) lên ML8 (bore 55mm), dòng ML có ML 7 là một cỡ, chuyên cho servo, motor bước, bơm nhỏ, thiết bị tự động hóa cần truyền động chính xác. Khớp không backlash, gọn nhẹ, dễ lắp đặt. Đệm sao (spider) cao su/PU ở giữa hấp thụ rung và bù lệch trục nhẹ, được kẹp bởi 2 hub kim loại có vấu lồng vào nhau theo kiểu khớp vấu (Jaw / Spider Coupling).
| Trục tối đa | 48 mm |
|---|---|
| OD | 160 mm |
| Cao (H) | 75 mm |
Các cỡ khác cùng loại ML

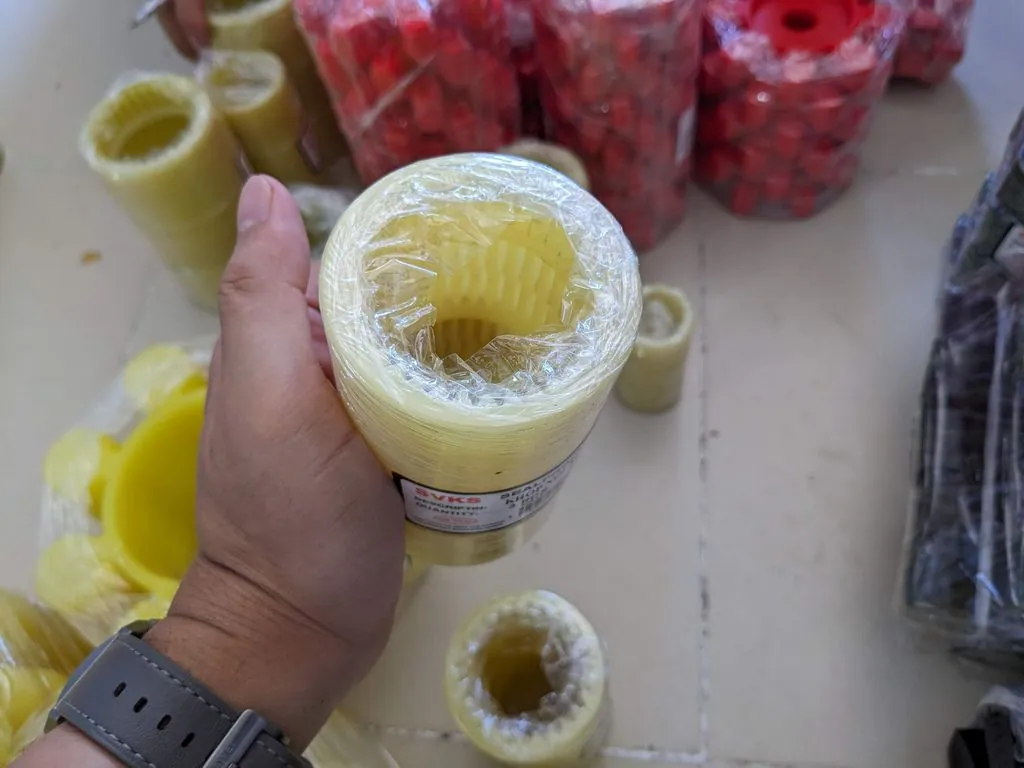

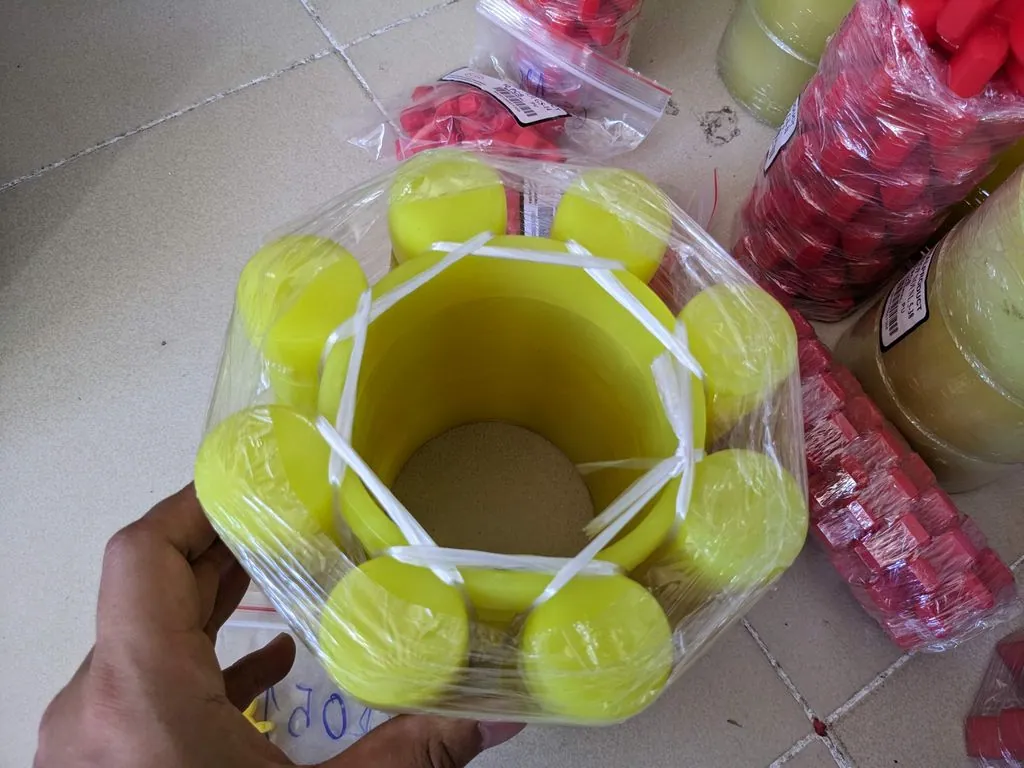

Hình ảnh thực tế Khớp nối ML 7
3 phần Khớp nối ML 7 có thể mua riêng
KN-ML-7-HUB
Hub thép (1 cái)
2 chiếc hub bằng gang (cast iron) tạo thành 1 cụm hoàn chỉnh.
KN-ML-7-ELEMENT
Vòng đệm / spider / lốp
Spider cao su là chi tiết hao mòn sớm nhất, nên hay được thay rời trong các đợt bảo dưỡng.
KN-ML-7-SET
Bộ đầy đủ
Trọn bộ có phần đàn hồi và 2 hub, đủ chi tiết để ráp.
Phù hợp cho
- Servo motor, motor bước
- Quạt gió, máy bơm cỡ nhỏ, hệ thống tự động
- Băng chuyền nhỏ, thiết bị CNC và robot
- Cơ cấu chạy chuẩn xác với tải từ nhẹ đến vừa
Không nên dùng cho
- Motor lớn hơn 50HP, dùng khớp FCL hoặc NM
- Lệch trục lớn (chọn T)
- Điều kiện nóng, cao hơn 100°C
Khi nào nên chọn loại khác thay Khớp nối ML 7
- Khớp nối L (Lovejoy): cân nhắc khi tải nhẹ, không cần zero-backlash.
- Khớp nối trục FCL: cân nhắc khi tải > 50HP.
Thông số kỹ thuật chi tiết Khớp nối ML 7 (trục 48/160mm)
Kích thước chính
| Bore tối đa (ID) | 48 mm |
|---|---|
| OD (đường kính ngoài) | 160 mm |
| Cao (H) | 75 mm |
Giá tham khảo
Số lượng mua, chất liệu element và nguồn hàng làm giá thay đổi; mức tham khảo cho bộ hub và phần đàn hồi là từ 1.200.000₫, chỉ dùng để ước lượng. Giá chính xác báo theo đơn.
Gợi ý lắp đặt — bore & dung sai trục
Đường kính trục thực tế quyết định lỗ khoét: dung sai H7, lớn nhất 48mm, có thể đặt khoét thêm dịch vụ. Khớp nối ML có OD 160mm và thành dày 56mm. Bore vừa như cỡ này thì đồng tâm trục ≤0.3mm là đạt; trục cần Ra≤3.2μm, lỗ tra mỡ nhẹ rồi mới ép.
Bảo trì phần đàn hồi / bạc cao su
Tuổi thọ element (spider) khoảng 2-5 năm, tùy mức tải; dấu hiệu hết hạn là cao su cứng lại hoặc vỡ, trong khi hub kim loại thường vẫn dùng tiếp. Không gian lắp phải đủ 75mm chiều cao để tháo cánh. Mỗi lần bảo trì: tháo hub ra khỏi trục, đổi element, kiểm tra độ mòn rộng của lỗ hub.
Ứng dụng điển hình cỡ ML này
Cỡ OD 160mm, lỗ 48mm của khớp nối ML (Jaw) dùng vấu và đệm sao PU, truyền động chính xác không có độ rơ; lắp nhiều cho máy CNC, robot, servo motor, motor bước.
Có thể bạn cần
Tất cả Khớp nối trục đàn hồi (HRC/NM/FCL/MT)
Sản phẩm cùng ngành
Kiến thức liên quan
Tra cứu thuật ngữ
Câu hỏi thường gặp về Khớp nối ML 7
Khớp nối ML 7 dùng cho trục đường kính bao nhiêu?
Khớp nối ML (Jaw) 7 khoét lỗ được cho trục khoảng 19mm đến 48mm, lớn nhất 48mm. Thân có OD 160mm, chiều cao 75mm. Nếu cần khoét lỗ, làm rãnh then thì đặt thêm dịch vụ.
Khớp nối ML 7 phù hợp ứng dụng nào?
Dải size của ML trải từ ML1 (bore 16mm) đến ML8 (bore 55mm). Nhóm máy hợp với khớp là truyền động chính xác tải nhẹ-trung, máy CNC, robot, băng tải nhẹ, bơm nhỏ, quạt, thiết bị tự động hóa, servo motor và motor bước. Kết cấu khớp vấu (Jaw / Spider Coupling) gồm 2 hub kim loại có vấu lồng nhau, ở giữa là đệm sao (spider) cao su/PU hấp thụ rung, bù lệch trục nhẹ. Khớp không backlash, gọn nhẹ, lắp dễ, đáp ứng servo, motor bước, bơm nhỏ, thiết bị tự động hóa cần truyền động chính xác.
Tôi mua hub riêng hay cả bộ?
Phần mòn nhanh hơn hub là đệm sao cao su (spider) lắp giữa hub vấu thép, mã KN-ML-7-ELEMENT; tới kỳ bảo trì, thường chỉ mua lại KN-ML-7-ELEMENT. Muốn đủ bộ thì lấy KN-ML-7-SET, muốn riêng hub thì lấy KN-ML-7-HUB (1 hub kim loại). Có tất cả 3 SKU bán riêng.
Khi nào KHÔNG nên dùng Khớp nối ML?
Khi tải nặng vượt 50HP, ML nhường chỗ cho FCL/NM; khi lệch trục lớn, T là loại thay thế; khi môi trường nóng trên 100°C, ML cũng không nên dùng. Trong các tình huống đó, cần xét loại khớp nối khác phù hợp hơn, có tư vấn nếu cần.
Đặt hàng Khớp nối ML 7 thế nào?
Số Zalo 0325655700 nhận yêu cầu báo giá: chỉ cần mã KN-ML-7-HUB/ELEMENT/SET và kích thước trục để khoét lỗ. Giờ hành chính phản hồi giá sau 30 phút; hàng có sẵn size thì 24-48h là tới, giao toàn quốc.
