Khớp nối NL 3, khớp nối răng, trục tối đa 48.5mm
Khớp nối NL 3, kiểu răng (gear coupling), dùng 2 hub răng ăn khớp với bạc răng; module là thông số chọn cỡ răng. Ưu điểm: tải truyền rất lớn, từ hàng trăm HP đến cấp MW, và bù lệch trục nhờ khe hở răng. Ngành dùng nhiều: cán thép, tuốc bin, nghiền xi măng.
| Trục tối đa | 48.5 mm |
|---|---|
| OD | 65 mm |
| Cao (H) | 43 mm |
| Số cánh | 34 |
| Module (răng) | 1.5 |
Các cỡ khác cùng loại NL

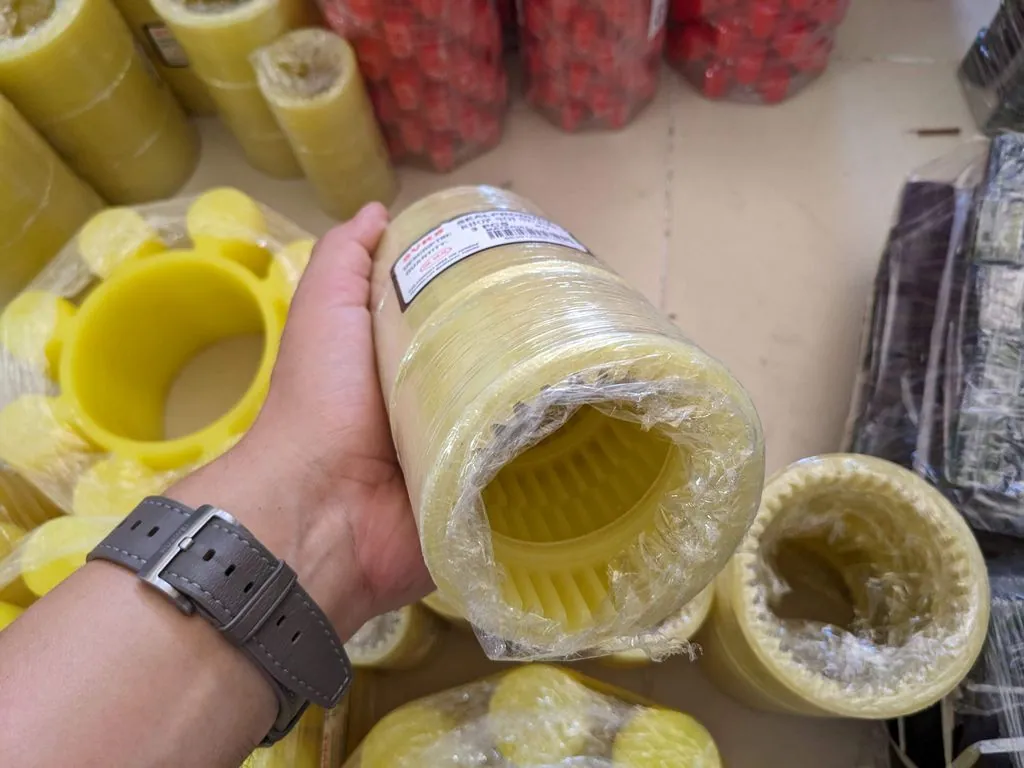

Hình ảnh thực tế — Khớp nối NL 3
3 phần Khớp nối NL 3 có thể mua riêng
KN-NL-3-HUB
Hub thép (1 cái)
Đặt 2 hub gang thì lắp được 1 cụm.
KN-NL-3-ELEMENT
Vòng đệm / spider / lốp
Thay riêng phần đàn hồi là việc thường gặp khi bảo trì, do chi tiết này nhanh mòn.
KN-NL-3-SET
Bộ đầy đủ
2 hub ghép với spider/element, ráp vào trục được liền.
Phù hợp cho
- Công nghiệp nặng > 100HP
- Ngành thép (máy cán) và ngành xi măng (máy nghiền)
- Tuốc bin, máy phát điện
- Bơm cao áp
Không nên dùng cho
- Ứng dụng nhỏ (overkill)
- Đòi hỏi bôi trơn mỡ đều kỳ, trong khi khớp đàn hồi không cần mỡ
- Giá thành cao
Khi nào nên chọn loại khác thay Khớp nối NL 3
- Khớp nối trục FCL: cân nhắc khi tải < 30 kN·m, không cần bôi mỡ.
- Khớp nối T (Tire Coupling): cân nhắc khi cần bù lệch trục cực lớn.
Thông số kỹ thuật chi tiết Khớp nối NL 3 (trục 48.5/65mm)
Kích thước chính
| Bore tối đa (ID) | 48.5 mm |
|---|---|
| OD (đường kính ngoài) | 65 mm |
| Cao (H) | 43 mm |
| Số cánh / lobes | 34 |
| Module răng | 1.5 |
Giá tham khảo
Giá khởi điểm 350.000₫/bộ, tính trọn hub lẫn phần đàn hồi, chỉ để tham khảo. Vật liệu element, số lượng mua và nguồn hàng quyết định mức thực tế; đơn nào cũng có báo giá chính xác riêng.
Gợi ý lắp đặt — bore & dung sai trục
Bore 48.5mm, OD 65mm, thành dày 8.3mm: khớp nối răng NL (gear coupling) có răng trong và răng ngoài, phải bôi mỡ EP sau mỗi 500-1000h. Lắp theo dung sai H7/js6, tra mỡ vào khoang răng rồi mới đóng vỏ.
Bảo trì phần đàn hồi / bạc cao su
Không có element đàn hồi, khớp răng NL chủ yếu chỉ cần tra mỡ EP theo chu kỳ 500-1000h. Độ mòn răng được kiểm khi tháo bảo dưỡng; profil răng mòn hơn 20% thì thay cả cặp hub.
Ứng dụng điển hình cỡ NL này
Moment rất lớn trong máy cán thép, bơm cao áp, máy nghiền xi măng được truyền qua khớp nối NL dạng răng có OD 65mm; bore 48.5mm cho phép lắp trục lớn làm việc tải nặng của công nghiệp nặng.
Có thể bạn cần
Tất cả Khớp nối trục đàn hồi (HRC/NM/FCL/MT)
Sản phẩm cùng ngành
Kiến thức liên quan
Tra cứu thuật ngữ
Câu hỏi thường gặp về Khớp nối NL 3
Khớp nối NL 3 dùng cho trục đường kính bao nhiêu?
NL 3 lắp trục đến 48.5mm, lỗ khoét theo trục thật trong dải ~19-48.5mm. Ngoài 65mm, cao 43mm, 34 cánh, module 1.5; khoét lỗ và rãnh then nhận theo yêu cầu.
Khớp nối NL 3 phù hợp ứng dụng nào?
Tuốc bin, máy phát điện, bơm cao áp, máy cán thép, máy nghiền xi măng, tức công nghiệp nặng trên 100HP, là phạm vi của NL. Khớp nối răng này có 2 hub răng trong/ngoài ăn khớp qua sleeve răng; module quyết định cỡ răng; khe hở răng giúp bù lệch tốt; tải truyền từ hàng trăm HP tới MW.
Tôi mua hub riêng hay cả bộ?
Kỳ bảo trì thường chỉ mua KN-NL-3-ELEMENT, vì phần đàn hồi (KN-NL-3-ELEMENT) hao sớm hơn hub. Ngoài ra có KN-NL-3-HUB (1 hub kim loại) và KN-NL-3-SET (bộ đầy đủ); tổng 3 SKU bán riêng.
Khi nào KHÔNG nên dùng Khớp nối NL?
Khớp nối NL không hợp với ứng dụng nhỏ vì quá thừa (overkill), phải bôi mỡ định kỳ, điều mà coupling đàn hồi không cần, và giá thành cao. Gặp các trường hợp đó nên chọn loại khớp nối khác, có thể hỏi tư vấn để chọn đúng.
Đặt hàng Khớp nối NL 3 thế nào?
Báo giá trong 30 phút giờ hành chính khi gửi Zalo 0325655700 SKU (KN-NL-3-HUB/ELEMENT/SET) cùng đường kính trục cần khoét. Size sẵn kho giao toàn quốc 24-48h.
