Khớp nối MT 11 (Multi Tooth), trục tối đa 170, OD295, H50, 10 cánh
Máy bơm công nghiệp, băng tải và máy CNC hay lắp khớp nối MT 11. MT phát triển từ GR nhưng chịu dải tải rộng hơn, dùng spider cao su 4-12 cánh tùy cỡ, bằng polyurethane chịu mài mòn, kẹp giữa hai hub gang/thép. Các cỡ MT1 đến MT13 ứng với motor 1HP đến 200HP; khớp bù lệch trục và dập rung tốt.
| Trục tối đa | 170 mm |
|---|---|
| OD | 295 mm |
| Cao (H) | 50 mm |
| Số cánh | 10 |
Các cỡ khác cùng loại MT

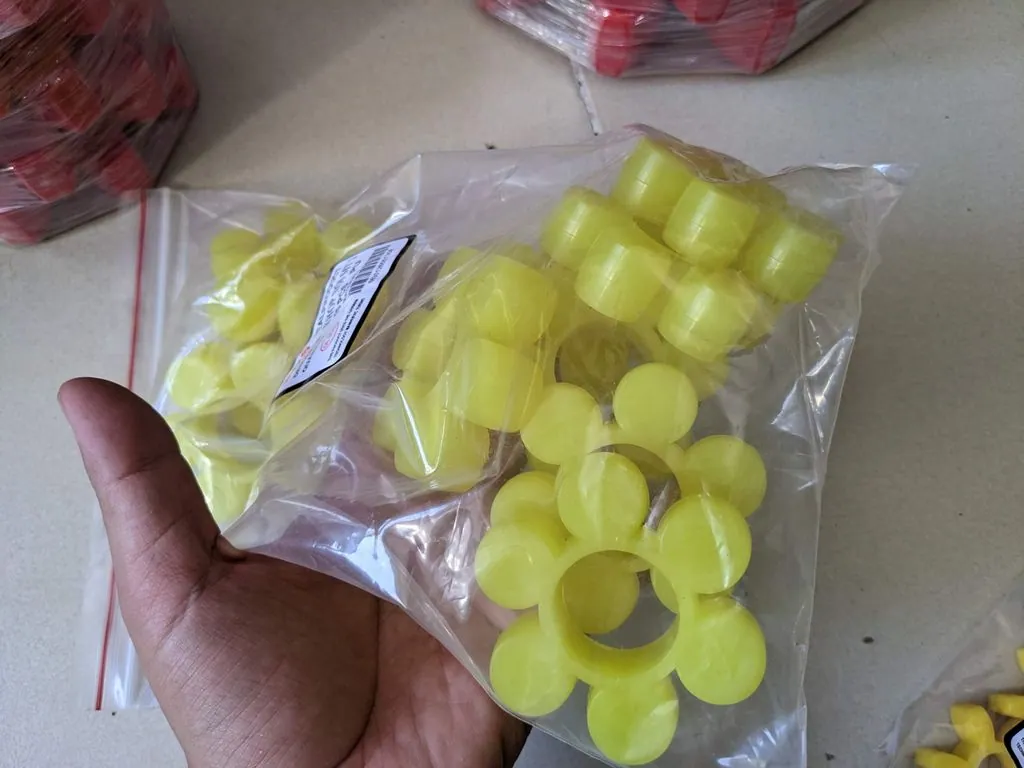

Hình ảnh thực tế — Khớp nối MT 11
3 phần Khớp nối MT 11 có thể mua riêng
KN-MT-11-HUB
Hub thép (1 cái)
2 cái hub gang đúc đi theo 1 cụm khớp.
KN-MT-11-ELEMENT
Vòng đệm / spider / lốp
Vòng đệm, spider hay lốp đều mòn nhanh hơn hub, thường mua thay lẻ lúc bảo dưỡng.
KN-MT-11-SET
Bộ đầy đủ
Trọn bộ có phần đàn hồi và 2 hub, đủ chi tiết để ráp.
Phù hợp cho
- Motor 1-200HP
- Máy bơm công nghiệp
- Băng tải sản xuất
- Máy CNC, máy gia công
Không nên dùng cho
- Mức tải quá 200HP (dùng NL thay thế)
- Nơi có hóa chất ăn mòn mạnh
Khi nào nên chọn loại khác thay Khớp nối MT 11
- Khớp nối trục FCL: cân nhắc khi tải nặng + cần chuẩn công nghiệp JIS.
- Khớp nối NM: cân nhắc khi cần giảm rung mạnh hơn.
Thông số kỹ thuật chi tiết Khớp nối MT 11 (trục 170/295mm)
Kích thước chính
| Bore tối đa (ID) | 170 mm |
|---|---|
| OD (đường kính ngoài) | 295 mm |
| Cao (H) | 50 mm |
| Số cánh / lobes | 10 |
Giá tham khảo
Mức tham khảo khởi điểm 2.500.000₫ cho một bộ gồm hub và phần đàn hồi. Giá thật phụ thuộc số lượng đặt, vật liệu element và nguồn hàng; mỗi đơn được báo giá chính xác riêng.
Gợi ý lắp đặt — bore & dung sai trục
Khớp nối MT cỡ lỗ rất lớn: bore đến 170mm (170mm), OD 295mm, thành 62.5mm. Khoét H7 đúng trục thực tế, có thể đặt dịch vụ khoét. Kiểm đồng tâm dưới 0.2mm để tránh mòn cánh do lệch ngang; mặt trục Ra≤3.2μm, tra mỡ trước khi ép.
Bảo trì phần đàn hồi / bạc cao su
Tùy tải, sau 2-5 năm 10 cánh element/spider sẽ cứng hơn hoặc nứt vỡ, sớm hơn mọi chi tiết khác; hub kim loại thường còn dùng được. Không gian quanh chiều cao lắp 50mm phải đủ để tháo cánh. Khi thay: đưa hub ra khỏi trục, thay element mới, đo lại lỗ hub xem có mài rộng.
Ứng dụng điển hình cỡ MT này
Spider PU đa cánh chịu mài mòn giúp khớp nối MT cỡ OD 295mm (lỗ 170mm) chạy bền trên bơm công nghiệp, băng tải, máy CNC với motor từ 30 tới 100HP.
Có thể bạn cần
Tất cả Khớp nối trục đàn hồi (HRC/NM/FCL/MT)
Sản phẩm cùng ngành
Kiến thức liên quan
Tra cứu thuật ngữ
Câu hỏi thường gặp về Khớp nối MT 11
Khớp nối MT 11 dùng cho trục đường kính bao nhiêu?
Giới hạn trục lắp là 170mm với khớp nối MT 11; lỗ khoét tùy trục trong dải ~68mm đến 170mm. Ngoài 295mm, cao 50mm, 10 cánh. Dịch vụ khoét lỗ, rãnh then: đặt thêm.
Khớp nối MT 11 phù hợp ứng dụng nào?
Dòng MT1-MT13 phục vụ motor từ 1HP tới 200HP, cấu tạo gồm hub gang/thép và spider cao su polyurethane 4-12 cánh chịu mài mòn; về nguồn gốc là biến thể của GR cho tải rộng hơn. Khớp bù lệch và giảm rung tốt. Phù hợp với: motor 1-200HP, bơm công nghiệp, băng tải sản xuất, máy CNC, máy gia công.
Tôi mua hub riêng hay cả bộ?
Tùy nhu cầu: thay mới cả khớp thì đặt KN-MT-11-SET; chỉ cần hub thì KN-MT-11-HUB (1 hub kim loại); bảo trì định kỳ thì thường chỉ KN-MT-11-ELEMENT, vì phần đàn hồi (KN-MT-11-ELEMENT) mòn nhanh hơn hub. Có 3 SKU bán riêng.
Khi nào KHÔNG nên dùng Khớp nối MT?
Nên tránh khi quá tải trên 200HP (chọn khớp răng NL) hoặc môi trường hóa chất khắc nghiệt. Gặp các trường hợp đó, chọn loại khớp nối khác phù hợp hơn và hỏi tư vấn.
Đặt hàng Khớp nối MT 11 thế nào?
Size có sẵn giao toàn quốc trong 24-48h. Để đặt, gửi Zalo 0325655700 mã SKU (KN-MT-11-HUB/ELEMENT/SET) cùng đường kính trục cần khoét; báo giá trả trong 30 phút giờ hành chính.
