Khớp nối MT 12 (Multi Tooth), trục tối đa 215, OD356, H55, 12 cánh
Khớp nối MT 12 dùng spider cao su 4-12 cánh tùy cỡ, là bản mở rộng của GR để chạy được dải tải rộng hơn. Hub bằng gang hoặc thép, spider bằng polyurethane chịu mài mòn. Dòng MT1-MT13 đi với motor 1HP tới 200HP, bù lệch và giảm rung tốt, hay gặp ở bơm công nghiệp, băng tải, máy CNC.
| Trục tối đa | 215 mm |
|---|---|
| OD | 356 mm |
| Cao (H) | 55 mm |
| Số cánh | 12 |
Các cỡ khác cùng loại MT

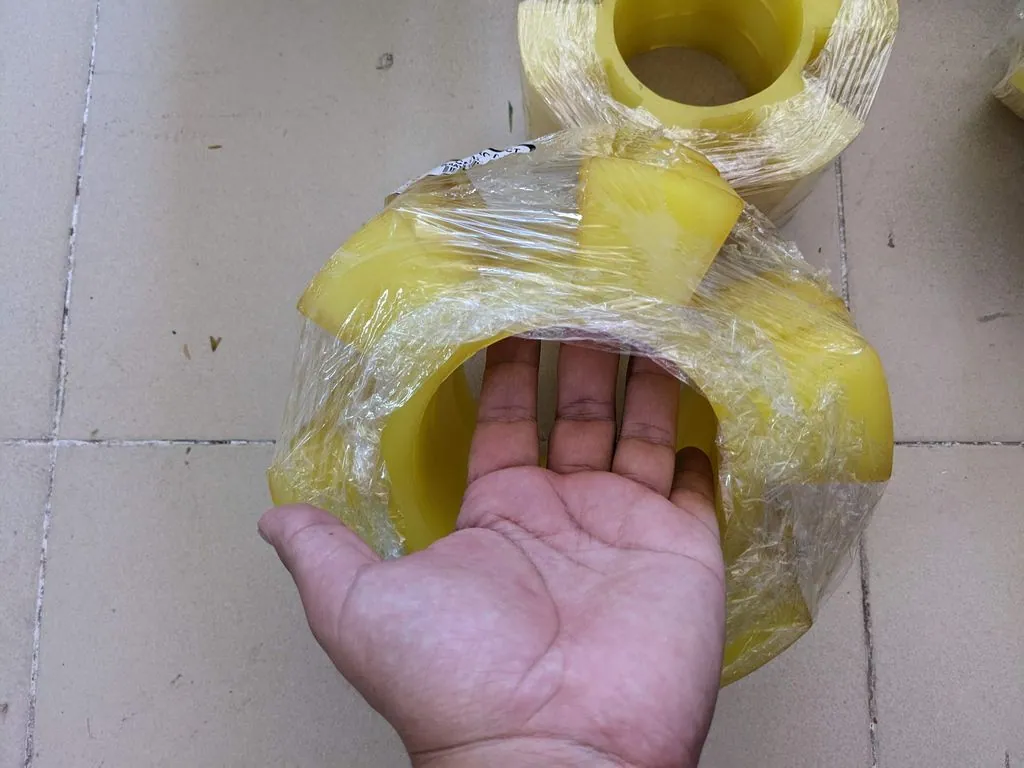

Hình ảnh thực tế — Khớp nối MT 12
3 phần Khớp nối MT 12 có thể mua riêng
KN-MT-12-HUB
Hub thép (1 cái)
2 cái hub gang đúc đi theo 1 cụm khớp.
KN-MT-12-ELEMENT
Vòng đệm / spider / lốp
Do mòn nhanh, element đàn hồi thường được tách ra thay khi bảo trì.
KN-MT-12-SET
Bộ đầy đủ
Đủ 2 hub lẫn chi tiết đàn hồi, có thể lắp ráp ngay khi nhận.
Phù hợp cho
- Motor 1-200HP
- Máy bơm công nghiệp
- Băng tải sản xuất
- Máy CNC, máy gia công
Không nên dùng cho
- Vượt 200HP, khớp NL (gear coupling) mới đủ
- Xưởng có dung môi, axit ăn mòn
Khi nào nên chọn loại khác thay Khớp nối MT 12
- Khớp nối trục FCL: cân nhắc khi tải nặng + cần chuẩn công nghiệp JIS.
- Khớp nối NM: cân nhắc khi cần giảm rung mạnh hơn.
Thông số kỹ thuật chi tiết Khớp nối MT 12 (trục 215/356mm)
Kích thước chính
| Bore tối đa (ID) | 215 mm |
|---|---|
| OD (đường kính ngoài) | 356 mm |
| Cao (H) | 55 mm |
| Số cánh / lobes | 12 |
Giá tham khảo
Báo giá chính xác gửi riêng cho từng đơn; trước đó, có thể dựa vào mức từ 2.500.000₫/bộ gồm hub và phần đàn hồi, còn giá thực tế dao động theo số lượng, vật liệu element, nguồn hàng.
Gợi ý lắp đặt — bore & dung sai trục
Ép khớp sau khi tra mỡ nhẹ vào lỗ, trục đạt Ra≤3.2μm và đồng tâm dưới 0.2mm, điều quan trọng với bore rất lớn 215mm vì lệch ngang làm mòn cánh đàn hồi. Lỗ tối đa 215mm, OD 356mm, thành 70.5mm, dung sai H7 theo trục thực, có dịch vụ khoét.
Bảo trì phần đàn hồi / bạc cao su
Sau 2-5 năm, tùy mức tải, element (spider) cao su 12 cánh sẽ cứng dần hoặc nứt, còn hub kim loại thường vẫn dùng được. Chỗ lắp phải đủ 55mm chiều cao cho việc tháo cánh. Bảo trì theo thứ tự: rút hub khỏi trục, thay element, kiểm độ rộng lỗ hub.
Ứng dụng điển hình cỡ MT này
Băng tải, máy CNC, bơm công nghiệp chạy motor 30 đến 100HP hợp với khớp nối MT OD 356mm, lỗ 215mm, loại spider polyurethane đa cánh bền mài mòn.
Có thể bạn cần
Tất cả Khớp nối trục đàn hồi (HRC/NM/FCL/MT)
Sản phẩm cùng ngành
Kiến thức liên quan
Tra cứu thuật ngữ
Câu hỏi thường gặp về Khớp nối MT 12
Khớp nối MT 12 dùng cho trục đường kính bao nhiêu?
Đường kính trục cho MT 12: tối đa 215mm, khoét lỗ được trong khoảng ~86mm-215mm. Thông số khác: ngoài 356mm, cao 55mm, 12 cánh. Cần rãnh then thì đặt kèm dịch vụ khoét.
Khớp nối MT 12 phù hợp ứng dụng nào?
Về cấu tạo, khớp nối MT có hub gang hoặc thép và spider PU 4-12 cánh tùy cỡ, loại chịu mài mòn cao; đây là biến thể của GR mở rộng dải tải, từ MT1 tới MT13 cho motor 1-200HP. Khớp bù lệch, giảm rung tốt, phù hợp motor 1-200HP, bơm công nghiệp, băng tải sản xuất, máy CNC và máy gia công.
Tôi mua hub riêng hay cả bộ?
Mua lẻ hoặc cả bộ đều được: KN-MT-12-SET là bộ đầy đủ; KN-MT-12-HUB gồm 1 hub kim loại; KN-MT-12-ELEMENT là phần đàn hồi, chi tiết mòn nhanh hơn hub. Cả 3 SKU bán riêng; bảo trì thường chỉ cần KN-MT-12-ELEMENT.
Khi nào KHÔNG nên dùng Khớp nối MT?
Giới hạn của MT: không dùng cho tải lớn hơn 200HP, lúc đó NL gear coupling phù hợp hơn; không dùng ở nơi hóa chất khắc nghiệt. Cần phương án khác thì liên hệ tư vấn.
Đặt hàng Khớp nối MT 12 thế nào?
Đặt hàng qua Zalo 0325655700: ghi mã SKU (KN-MT-12-HUB/ELEMENT/SET) và cỡ trục cần khoét lỗ. Báo giá có sau 30 phút trong giờ hành chính; hàng có sẵn giao 24-48h khắp toàn quốc.
