Khớp nối MT 13 (Multi Tooth), trục tối đa 250, OD391, H55, 12 cánh
Dải tải rộng hơn GR là lý do chọn khớp nối MT 13: spider cao su 4-12 cánh bằng polyurethane chịu mài mòn nằm giữa hai hub gang/thép, vừa giảm rung vừa bù lệch trục. Cỡ nhỏ nhất MT1, lớn nhất MT13, tương ứng motor 1HP và 200HP. Ứng dụng quen thuộc: bơm công nghiệp, băng tải, máy CNC.
| Trục tối đa | 250 mm |
|---|---|
| OD | 391 mm |
| Cao (H) | 55 mm |
| Số cánh | 12 |
Các cỡ khác cùng loại MT

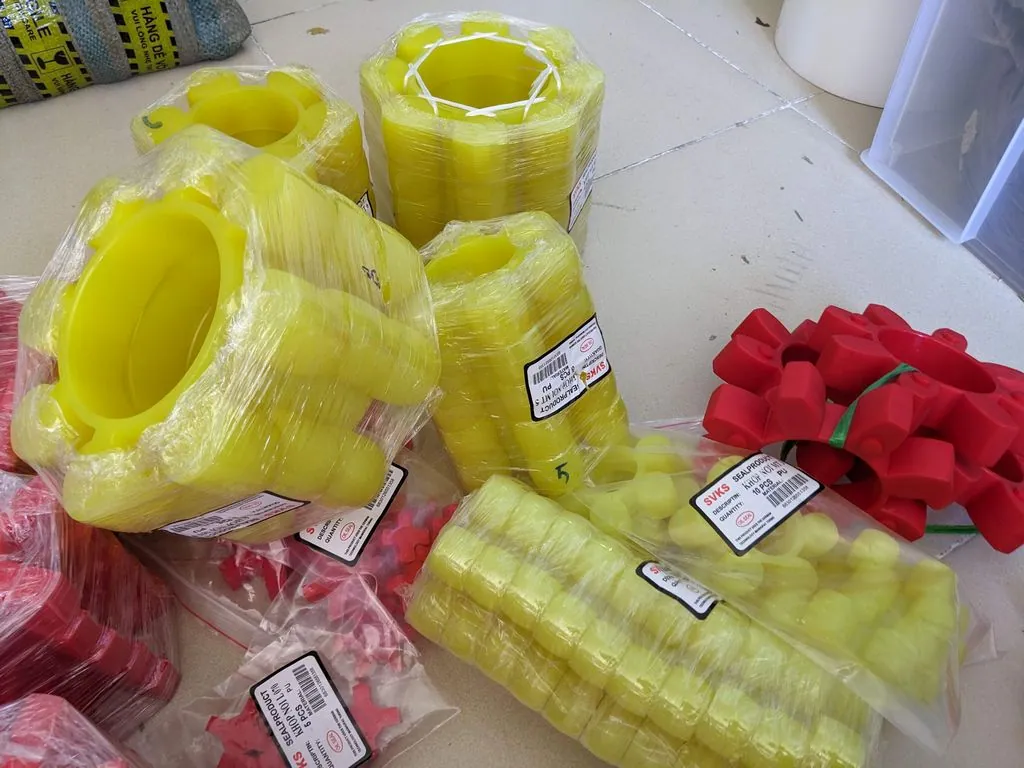

Hình ảnh thực tế — Khớp nối MT 13
3 phần Khớp nối MT 13 có thể mua riêng
KN-MT-13-HUB
Hub thép (1 cái)
Hub đúc từ gang; một đơn 2 chiếc đủ cho 1 cụm.
KN-MT-13-ELEMENT
Vòng đệm / spider / lốp
Thay riêng phần đàn hồi là việc thường gặp khi bảo trì, do chi tiết này nhanh mòn.
KN-MT-13-SET
Bộ đầy đủ
Đủ 2 hub lẫn chi tiết đàn hồi, có thể lắp ráp ngay khi nhận.
Phù hợp cho
- Motor 1-200HP
- Máy bơm công nghiệp
- Băng tải sản xuất
- Máy CNC, máy gia công
Không nên dùng cho
- Mức tải quá 200HP (dùng NL thay thế)
- Môi trường nhiều hóa chất công nghiệp
Khi nào nên chọn loại khác thay Khớp nối MT 13
- Khớp nối trục FCL: cân nhắc khi tải nặng + cần chuẩn công nghiệp JIS.
- Khớp nối NM là lựa chọn khi mức giảm rung của MT chưa đủ.
Thông số kỹ thuật chi tiết Khớp nối MT 13 (trục 250/391mm)
Kích thước chính
| Bore tối đa (ID) | 250 mm |
|---|---|
| OD (đường kính ngoài) | 391 mm |
| Cao (H) | 55 mm |
| Số cánh / lobes | 12 |
Giá tham khảo
Khớp nối đủ bộ hub và phần đàn hồi: tham khảo từ 2.500.000₫/bộ. Mức này thay đổi khi số lượng, vật liệu element hoặc nguồn hàng khác đi; con số chính xác nằm trong báo giá của từng đơn.
Gợi ý lắp đặt — bore & dung sai trục
Lỗ rất lớn 250mm là trường hợp phải đo đồng tâm kỹ, sai lệch dưới 0.2mm, vì lệch ngang làm cánh đàn hồi chóng mòn. Khớp này bore tối đa 250mm, ngoài 391mm, thành 70.5mm; khoét H7 theo trục thực tế, có dịch vụ khoét. Trục Ra≤3.2μm; tra mỡ mỏng trước khi ép.
Bảo trì phần đàn hồi / bạc cao su
Tùy tải, sau 2-5 năm 12 cánh element/spider sẽ cứng hơn hoặc nứt vỡ, sớm hơn mọi chi tiết khác; hub kim loại thường còn dùng được. Không gian quanh chiều cao lắp 55mm phải đủ để tháo cánh. Khi thay: đưa hub ra khỏi trục, thay element mới, đo lại lỗ hub xem có mài rộng.
Ứng dụng điển hình cỡ MT này
Với motor 30HP-100HP, cỡ MT có đường kính ngoài 391mm và lỗ 250mm là vừa; spider polyurethane nhiều cánh chống mài mòn, dùng cho máy CNC, băng tải, bơm công nghiệp.
Có thể bạn cần
Tất cả Khớp nối trục đàn hồi (HRC/NM/FCL/MT)
Sản phẩm cùng ngành
Kiến thức liên quan
Tra cứu thuật ngữ
Câu hỏi thường gặp về Khớp nối MT 13
Khớp nối MT 13 dùng cho trục đường kính bao nhiêu?
Với trục từ khoảng 100mm đến 250mm, khớp nối MT 13 được khoét lỗ vừa trục, tối đa 250mm. Khớp rộng 391mm, cao 55mm, 12 cánh. Rãnh then và khoét lỗ có thể đặt cùng đơn.
Khớp nối MT 13 phù hợp ứng dụng nào?
Dòng MT1-MT13 phục vụ motor từ 1HP tới 200HP, cấu tạo gồm hub gang/thép và spider cao su polyurethane 4-12 cánh chịu mài mòn; về nguồn gốc là biến thể của GR cho tải rộng hơn. Khớp bù lệch và giảm rung tốt. Phù hợp với: motor 1-200HP, bơm công nghiệp, băng tải sản xuất, máy CNC, máy gia công.
Tôi mua hub riêng hay cả bộ?
Mua lẻ hoặc cả bộ đều được: KN-MT-13-SET là bộ đầy đủ; KN-MT-13-HUB gồm 1 hub kim loại; KN-MT-13-ELEMENT là phần đàn hồi, chi tiết mòn nhanh hơn hub. Cả 3 SKU bán riêng; bảo trì thường chỉ cần KN-MT-13-ELEMENT.
Khi nào KHÔNG nên dùng Khớp nối MT?
Môi trường hóa chất khắc nghiệt và quá tải trên 200HP là hai chỗ MT không nên lắp; tải lớn thì dùng NL gear coupling. Chọn loại khớp nối khác phù hợp hơn, có tư vấn khi liên hệ.
Đặt hàng Khớp nối MT 13 thế nào?
Nhắn Zalo 0325655700 kèm SKU (KN-MT-13-HUB/ELEMENT/SET) và đường kính trục cần khoét để nhận báo giá. Giờ hành chính báo giá trong 30 phút. Size có sẵn giao toàn quốc 24-48h.
