Khớp nối MT 6 (Multi Tooth), trục tối đa 64, OD140, H30, 6 cánh
Khớp nối MT 6 dùng spider cao su 4-12 cánh tùy cỡ, là bản mở rộng của GR để chạy được dải tải rộng hơn. Hub bằng gang hoặc thép, spider bằng polyurethane chịu mài mòn. Dòng MT1-MT13 đi với motor 1HP tới 200HP, bù lệch và giảm rung tốt, hay gặp ở bơm công nghiệp, băng tải, máy CNC.
| Trục tối đa | 64 mm |
|---|---|
| OD | 140 mm |
| Cao (H) | 30 mm |
| Số cánh | 6 |
Các cỡ khác cùng loại MT

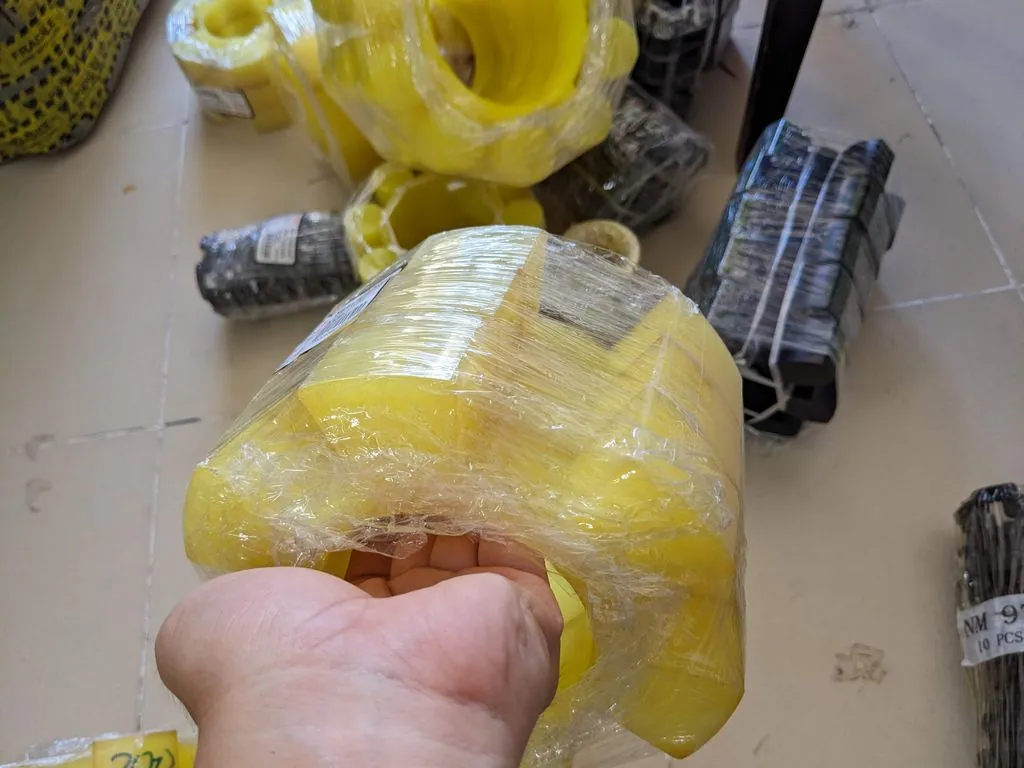

Hình ảnh thực tế — Khớp nối MT 6
3 phần Khớp nối MT 6 có thể mua riêng
KN-MT-6-HUB
Hub thép (1 cái)
Vật liệu gang (cast iron); số lượng 2 cái ứng với 1 cụm khớp nối.
KN-MT-6-ELEMENT
Vòng đệm / spider / lốp
Cao su đàn hồi là chi tiết xuống cấp nhanh; bảo dưỡng định kỳ thường chỉ thay nó, giữ lại phần còn lại.
KN-MT-6-SET
Bộ đầy đủ
2 hub ghép với spider/element, ráp vào trục được liền.
Phù hợp cho
- Motor 1-200HP
- Máy bơm công nghiệp
- Băng tải sản xuất
- Máy CNC, máy gia công
Không nên dùng cho
- Motor lớn hơn 200HP: chọn loại NL
- Khu vực tiếp xúc hóa chất nặng
Khi nào nên chọn loại khác thay Khớp nối MT 6
- Khớp nối trục FCL: cân nhắc khi tải nặng + cần chuẩn công nghiệp JIS.
- Khớp nối NM: cân nhắc khi cần giảm rung mạnh hơn.
Thông số kỹ thuật chi tiết Khớp nối MT 6 (trục 64/140mm)
Kích thước chính
| Bore tối đa (ID) | 64 mm |
|---|---|
| OD (đường kính ngoài) | 140 mm |
| Cao (H) | 30 mm |
| Số cánh / lobes | 6 |
Giá tham khảo
Số lượng, chất liệu của element và nguồn hàng là ba yếu tố làm giá thực tế thay đổi; mốc bắt đầu là 1.200.000₫/bộ, bộ gồm hub cùng phần đàn hồi. Báo giá đúng được lập cho từng đơn hàng.
Gợi ý lắp đặt — bore & dung sai trục
Ép khớp khi lỗ đã tra mỡ nhẹ, trục đạt Ra≤3.2μm và đồng tâm dưới 0.2mm, điều cần với bore lớn 64mm để cánh đàn hồi không mòn vì lệch ngang. Kích thước: lỗ tối đa 64mm, OD 140mm, thành 38mm; dung sai H7 khoét theo trục thực, có dịch vụ khoét.
Bảo trì phần đàn hồi / bạc cao su
Chiều cao lắp đặt 30mm, nên vị trí lắp phải đủ chỗ để tháo cánh khi cần. Hỏng trước tiên là element/spider 6 cánh, bị cứng hoặc nứt vỡ sau 2-5 năm tùy tải; hub kim loại thường tái sử dụng. Các bước: tháo hub ra khỏi trục, thay element, kiểm tra lỗ hub bị mài rộng.
Ứng dụng điển hình cỡ MT này
Cỡ MT này: ngoài 140mm, lỗ 64mm, spider PU nhiều cánh chống mài mòn. Ứng dụng: bơm công nghiệp, băng tải, máy CNC, motor 30-100HP.
Có thể bạn cần
Tất cả Khớp nối trục đàn hồi (HRC/NM/FCL/MT)
Sản phẩm cùng ngành
Kiến thức liên quan
Tra cứu thuật ngữ
Câu hỏi thường gặp về Khớp nối MT 6
Khớp nối MT 6 dùng cho trục đường kính bao nhiêu?
MT 6: trục tối đa 64mm, OD 140mm, cao 30mm, spider 6 cánh. Lỗ khoét theo trục thật trong khoảng ~26-64mm; khoét lỗ và rãnh then đặt thêm nếu cần.
Khớp nối MT 6 phù hợp ứng dụng nào?
Họ MT phát triển từ GR, mở rộng dải tải: spider nhiều cánh (4 đến 12 cánh tùy cỡ) bằng PU chịu mòn, hub gang hoặc thép, cỡ MT1 tới MT13 cho motor 1-200HP. Bù lệch, dập rung tốt nên hay thấy ở bơm, băng tải, CNC. Phù hợp nhất cho: motor 1-200HP; bơm công nghiệp; băng tải sản xuất; máy CNC, máy gia công.
Tôi mua hub riêng hay cả bộ?
Nếu chỉ thay chi tiết mòn, đặt KN-MT-6-ELEMENT; phần đàn hồi mã KN-MT-6-ELEMENT xuống cấp trước hub. Hub mua riêng theo KN-MT-6-HUB, gồm 1 hub kim loại; thay toàn bộ thì KN-MT-6-SET. Có tất cả 3 SKU bán lẻ.
Khi nào KHÔNG nên dùng Khớp nối MT?
Hai trường hợp không nên dùng MT: tải vượt 200HP, khi đó dùng NL gear coupling; và môi trường hóa chất khắc nghiệt. Khi rơi vào đó, cần chọn loại khớp khác, có thể liên hệ để được tư vấn.
Đặt hàng Khớp nối MT 6 thế nào?
Gửi mã KN-MT-6-HUB/ELEMENT/SET và đường kính trục cần khoét qua Zalo 0325655700. Trong giờ hành chính, báo giá gửi lại sau 30 phút; cỡ có sẵn giao 24-48h trên toàn quốc.
