Khớp nối MT 5 (Multi Tooth), trục tối đa 52, OD122, H25, 6 cánh
Khớp nối MT 5: MT 5 là một cỡ trong dòng khớp nối MT, loại có spider cao su nhiều cánh (4 đến 12 cánh tùy cỡ) phát triển từ GR để mở rộng dải tải. Hub gang hoặc thép; spider polyurethane chịu mài mòn cao. Dải MT1-MT13 phù hợp motor 1HP đến 200HP. Ưu điểm là bù lệch và giảm rung, nên được dùng nhiều cho bơm, băng tải, CNC.
| Trục tối đa | 52 mm |
|---|---|
| OD | 122 mm |
| Cao (H) | 25 mm |
| Số cánh | 6 |
Các cỡ khác cùng loại MT

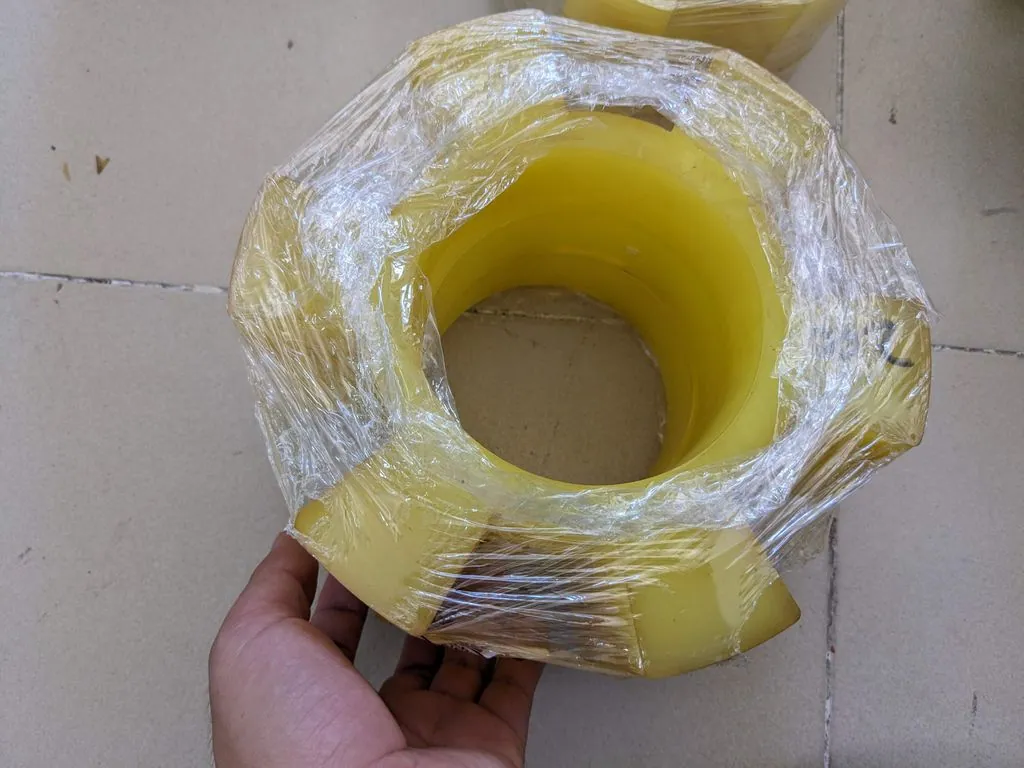

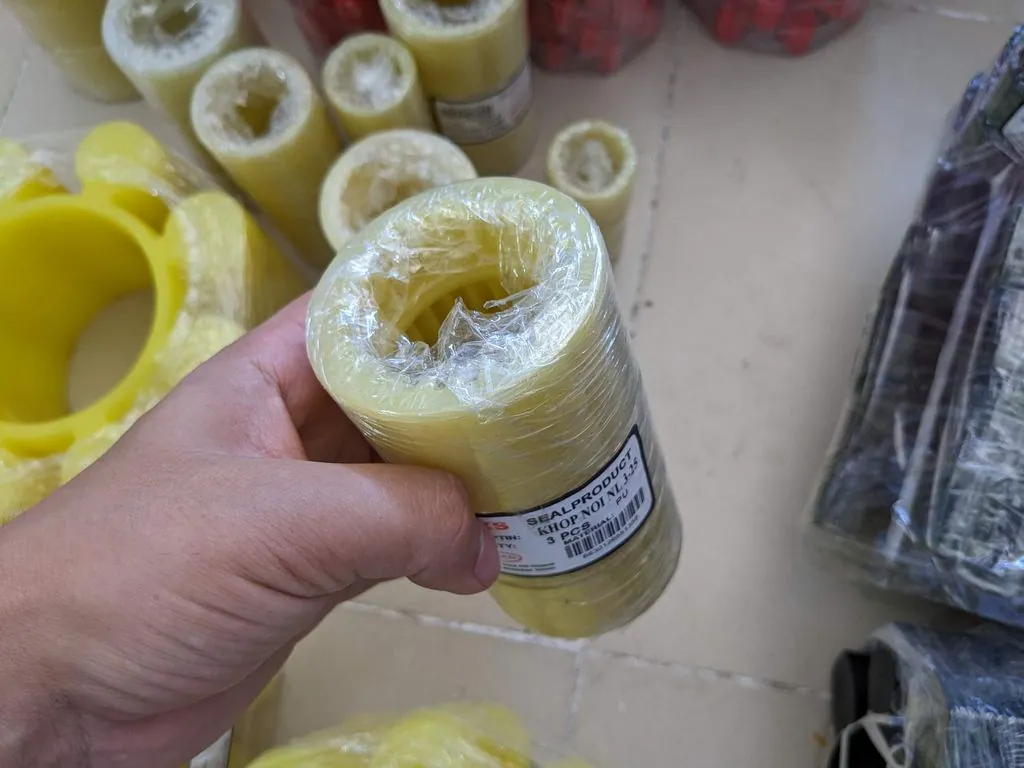

Hình ảnh thực tế — Khớp nối MT 5
3 phần Khớp nối MT 5 có thể mua riêng
KN-MT-5-HUB
Hub thép (1 cái)
Với 1 cụm khớp, đặt 2 hub bằng gang.
KN-MT-5-ELEMENT
Vòng đệm / spider / lốp
Cao su đàn hồi là chi tiết xuống cấp nhanh; bảo dưỡng định kỳ thường chỉ thay nó, giữ lại phần còn lại.
KN-MT-5-SET
Bộ đầy đủ
Một bộ lắp hoàn chỉnh: phần đàn hồi và 2 hub.
Phù hợp cho
- Motor 1-200HP
- Máy bơm công nghiệp
- Băng tải sản xuất
- Máy CNC, máy gia công
Không nên dùng cho
- Tải lớn quá 200HP, phải chuyển qua NL
- Khu vực tiếp xúc hóa chất nặng
Khi nào nên chọn loại khác thay Khớp nối MT 5
- Khớp nối trục FCL: cân nhắc khi tải nặng + cần chuẩn công nghiệp JIS.
- Khớp nối NM: cân nhắc khi cần giảm rung mạnh hơn.
Thông số kỹ thuật chi tiết Khớp nối MT 5 (trục 52/122mm)
Kích thước chính
| Bore tối đa (ID) | 52 mm |
|---|---|
| OD (đường kính ngoài) | 122 mm |
| Cao (H) | 25 mm |
| Số cánh / lobes | 6 |
Giá tham khảo
Số lượng, chất liệu của element và nguồn hàng là ba yếu tố làm giá thực tế thay đổi; mốc bắt đầu là 650.000₫/bộ, bộ gồm hub cùng phần đàn hồi. Báo giá đúng được lập cho từng đơn hàng.
Gợi ý lắp đặt — bore & dung sai trục
Khớp nối MT bore tối đa 52mm, OD 122mm, chiều dày thành 35mm. Khoét lỗ dung sai H7 theo đường kính trục thực tế (có thể đặt khoét thêm dịch vụ). Đồng tâm trục ≤0.3mm là đủ cho cỡ bore vừa này. Bề mặt trục Ra≤3.2μm; tra mỡ nhẹ vào lỗ trước khi ép.
Bảo trì phần đàn hồi / bạc cao su
Phần xuống cấp trước là cao su 6 cánh (element/spider): sau 2-5 năm tùy tải thì cứng hoặc nứt; hub kim loại thường giữ lại dùng tiếp. Chỗ lắp phải chừa đủ chiều cao 25mm để tháo cánh. Bảo trì: rút hub khỏi trục, thay element, kiểm độ mài rộng của lỗ hub.
Ứng dụng điển hình cỡ MT này
Cỡ MT này: ngoài 122mm, lỗ 52mm, spider PU nhiều cánh chống mài mòn. Ứng dụng: bơm công nghiệp, băng tải, máy CNC, motor 1-30HP.
Có thể bạn cần
Tất cả Khớp nối trục đàn hồi (HRC/NM/FCL/MT)
Sản phẩm cùng ngành
Kiến thức liên quan
Tra cứu thuật ngữ
Câu hỏi thường gặp về Khớp nối MT 5
Khớp nối MT 5 dùng cho trục đường kính bao nhiêu?
MT 5: trục tối đa 52mm, OD 122mm, cao 25mm, spider 6 cánh. Lỗ khoét theo trục thật trong khoảng ~21-52mm; khoét lỗ và rãnh then đặt thêm nếu cần.
Khớp nối MT 5 phù hợp ứng dụng nào?
Về cấu tạo, khớp nối MT có hub gang hoặc thép và spider PU 4-12 cánh tùy cỡ, loại chịu mài mòn cao; đây là biến thể của GR mở rộng dải tải, từ MT1 tới MT13 cho motor 1-200HP. Khớp bù lệch, giảm rung tốt, phù hợp motor 1-200HP, bơm công nghiệp, băng tải sản xuất, máy CNC và máy gia công.
Tôi mua hub riêng hay cả bộ?
3 SKU tách lẻ gồm hub KN-MT-5-HUB (1 hub kim loại), phần đàn hồi KN-MT-5-ELEMENT (thứ mòn trước hub) và bộ đủ KN-MT-5-SET. Khi bảo trì theo định kỳ, đơn thường chỉ có KN-MT-5-ELEMENT.
Khi nào KHÔNG nên dùng Khớp nối MT?
Môi trường hóa chất khắc nghiệt và quá tải trên 200HP là hai chỗ MT không nên lắp; tải lớn thì dùng NL gear coupling. Chọn loại khớp nối khác phù hợp hơn, có tư vấn khi liên hệ.
Đặt hàng Khớp nối MT 5 thế nào?
Nhắn Zalo 0325655700 kèm SKU (KN-MT-5-HUB/ELEMENT/SET) và đường kính trục cần khoét để nhận báo giá. Giờ hành chính báo giá trong 30 phút. Size có sẵn giao toàn quốc 24-48h.
