Khớp nối MT 4 (Multi Tooth), trục tối đa 42, OD100, H20, 6 cánh
Máy bơm công nghiệp, băng tải và máy CNC hay lắp khớp nối MT 4. MT phát triển từ GR nhưng chịu dải tải rộng hơn, dùng spider cao su 4-12 cánh tùy cỡ, bằng polyurethane chịu mài mòn, kẹp giữa hai hub gang/thép. Các cỡ MT1 đến MT13 ứng với motor 1HP đến 200HP; khớp bù lệch trục và dập rung tốt.
| Trục tối đa | 42 mm |
|---|---|
| OD | 100 mm |
| Cao (H) | 20 mm |
| Số cánh | 6 |
Các cỡ khác cùng loại MT

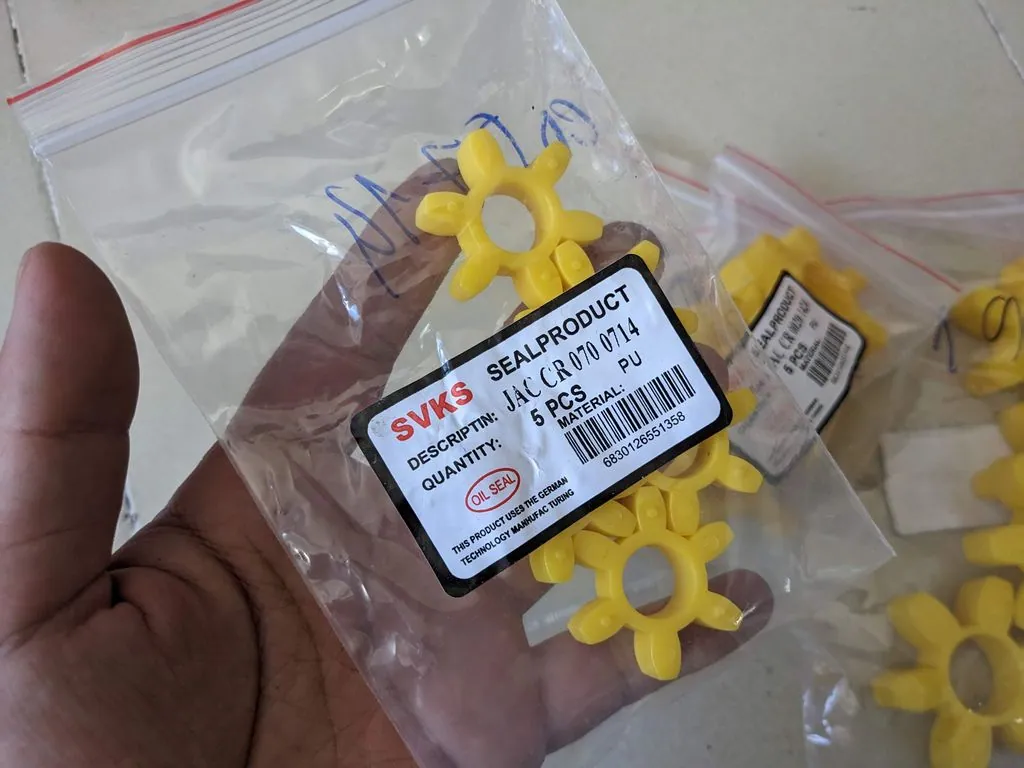

Hình ảnh thực tế — Khớp nối MT 4
3 phần Khớp nối MT 4 có thể mua riêng
KN-MT-4-HUB
Hub thép (1 cái)
Hub gang (cast iron), cần 2 cái để lắp đủ 1 cụm.
KN-MT-4-ELEMENT
Vòng đệm / spider / lốp
Thay riêng phần đàn hồi là việc thường gặp khi bảo trì, do chi tiết này nhanh mòn.
KN-MT-4-SET
Bộ đầy đủ
Trọn bộ có phần đàn hồi và 2 hub, đủ chi tiết để ráp.
Phù hợp cho
- Motor 1-200HP
- Máy bơm công nghiệp
- Băng tải sản xuất
- Máy CNC, máy gia công
Không nên dùng cho
- Máy quá tải hơn 200HP, thay bằng khớp răng NL
- Môi trường nhiều hóa chất công nghiệp
Khi nào nên chọn loại khác thay Khớp nối MT 4
- Khớp nối trục FCL: cân nhắc khi tải nặng + cần chuẩn công nghiệp JIS.
- Khớp nối NM: cân nhắc khi cần giảm rung mạnh hơn.
Thông số kỹ thuật chi tiết Khớp nối MT 4 (trục 42/100mm)
Kích thước chính
| Bore tối đa (ID) | 42 mm |
|---|---|
| OD (đường kính ngoài) | 100 mm |
| Cao (H) | 20 mm |
| Số cánh / lobes | 6 |
Giá tham khảo
Khớp nối đủ bộ hub và phần đàn hồi: tham khảo từ 650.000₫/bộ. Mức này thay đổi khi số lượng, vật liệu element hoặc nguồn hàng khác đi; con số chính xác nằm trong báo giá của từng đơn.
Gợi ý lắp đặt — bore & dung sai trục
Khớp nối MT bore tối đa 42mm, OD 100mm, chiều dày thành 29mm. Khoét lỗ dung sai H7 theo đường kính trục thực tế (có thể đặt khoét thêm dịch vụ). Đồng tâm trục ≤0.3mm là đủ cho cỡ bore vừa này. Bề mặt trục Ra≤3.2μm; tra mỡ nhẹ vào lỗ trước khi ép.
Bảo trì phần đàn hồi / bạc cao su
Vì khớp cao 20mm, chỗ đặt khớp cần chừa khoảng trống để rút cánh. Cánh cao su (element/spider), gồm 6 cánh, là bộ phận xuống cấp sớm: sau 2-5 năm, nặng nhẹ tùy tải, nó hóa cứng hay nứt. Hub bằng kim loại hầu như tái sử dụng. Lúc thay, gỡ hub ra khỏi trục, lắp element mới rồi soát lỗ hub có mòn rộng.
Ứng dụng điển hình cỡ MT này
Với motor 1HP-30HP, cỡ MT có đường kính ngoài 100mm và lỗ 42mm là vừa; spider polyurethane nhiều cánh chống mài mòn, dùng cho máy CNC, băng tải, bơm công nghiệp.
Có thể bạn cần
Tất cả Khớp nối trục đàn hồi (HRC/NM/FCL/MT)
Sản phẩm cùng ngành
Kiến thức liên quan
Tra cứu thuật ngữ
Câu hỏi thường gặp về Khớp nối MT 4
Khớp nối MT 4 dùng cho trục đường kính bao nhiêu?
MT 4: trục tối đa 42mm, OD 100mm, cao 20mm, spider 6 cánh. Lỗ khoét theo trục thật trong khoảng ~17-42mm; khoét lỗ và rãnh then đặt thêm nếu cần.
Khớp nối MT 4 phù hợp ứng dụng nào?
Khớp nối MT chọn cho bơm công nghiệp, băng tải sản xuất, máy CNC, máy gia công và motor 1HP-200HP. Spider polyurethane 4-12 cánh kẹp giữa hub gang/thép giúp dập rung và bù lệch trục; MT giống GR nhưng tải rộng hơn, cỡ MT1-MT13 cho motor 1-200HP.
Tôi mua hub riêng hay cả bộ?
Mua lẻ hoặc cả bộ đều được: KN-MT-4-SET là bộ đầy đủ; KN-MT-4-HUB gồm 1 hub kim loại; KN-MT-4-ELEMENT là phần đàn hồi, chi tiết mòn nhanh hơn hub. Cả 3 SKU bán riêng; bảo trì thường chỉ cần KN-MT-4-ELEMENT.
Khi nào KHÔNG nên dùng Khớp nối MT?
Giới hạn của MT: không dùng cho tải lớn hơn 200HP, lúc đó NL gear coupling phù hợp hơn; không dùng ở nơi hóa chất khắc nghiệt. Cần phương án khác thì liên hệ tư vấn.
Đặt hàng Khớp nối MT 4 thế nào?
Đặt hàng qua Zalo 0325655700: ghi mã SKU (KN-MT-4-HUB/ELEMENT/SET) và cỡ trục cần khoét lỗ. Báo giá có sau 30 phút trong giờ hành chính; hàng có sẵn giao 24-48h khắp toàn quốc.
