Phốt bơm nước 301 (BT-AR) cho bơm gia đình, bơm tăng áp, trục 10 đến 25mm

Phốt bơm nước 301 (phớt máy bơm nước, người mua còn gọi phớt lùn) là phớt cơ khí kiểu EagleBurgmann BT-AR, bịt trục bơm gia đình và bơm tăng áp cỡ trục 10 đến 25mm. Theo catalogue hãng: tối đa 6 bar, −20 đến +120°C, tốc độ trượt 10 m/s. Phớt bán theo bộ (cái).

Phốt bơm nước 301 là gì, khác phớt 155 (BT-FN) thế nào

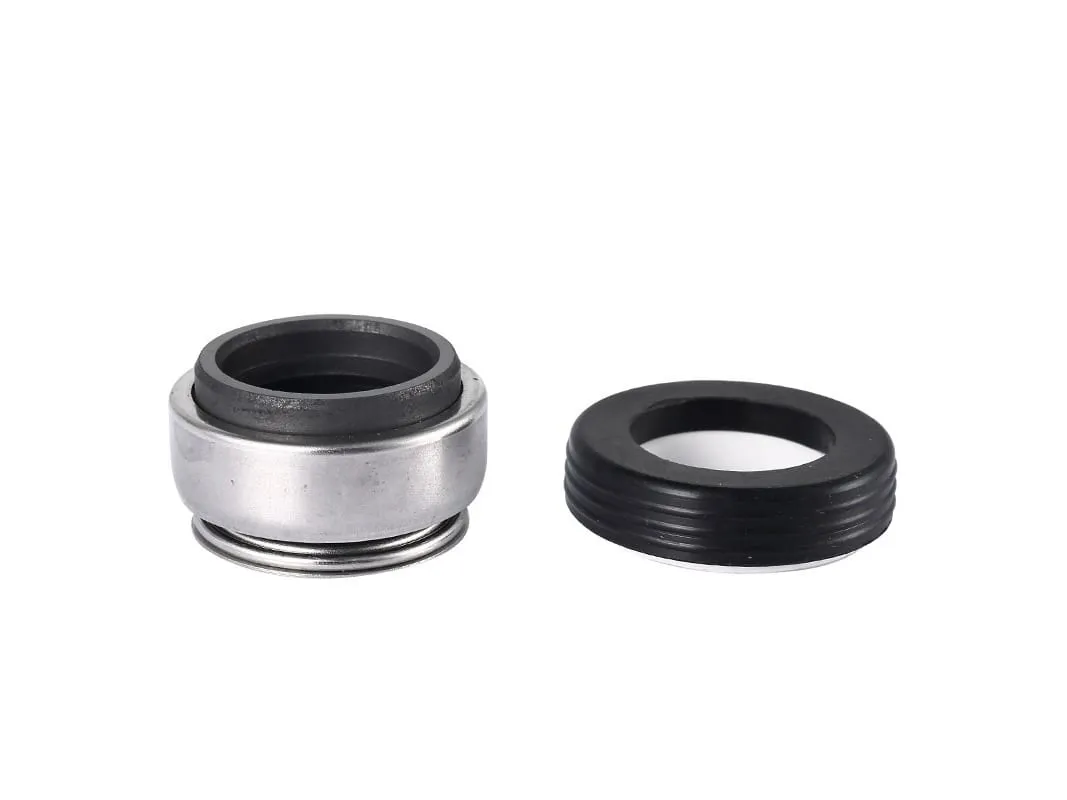

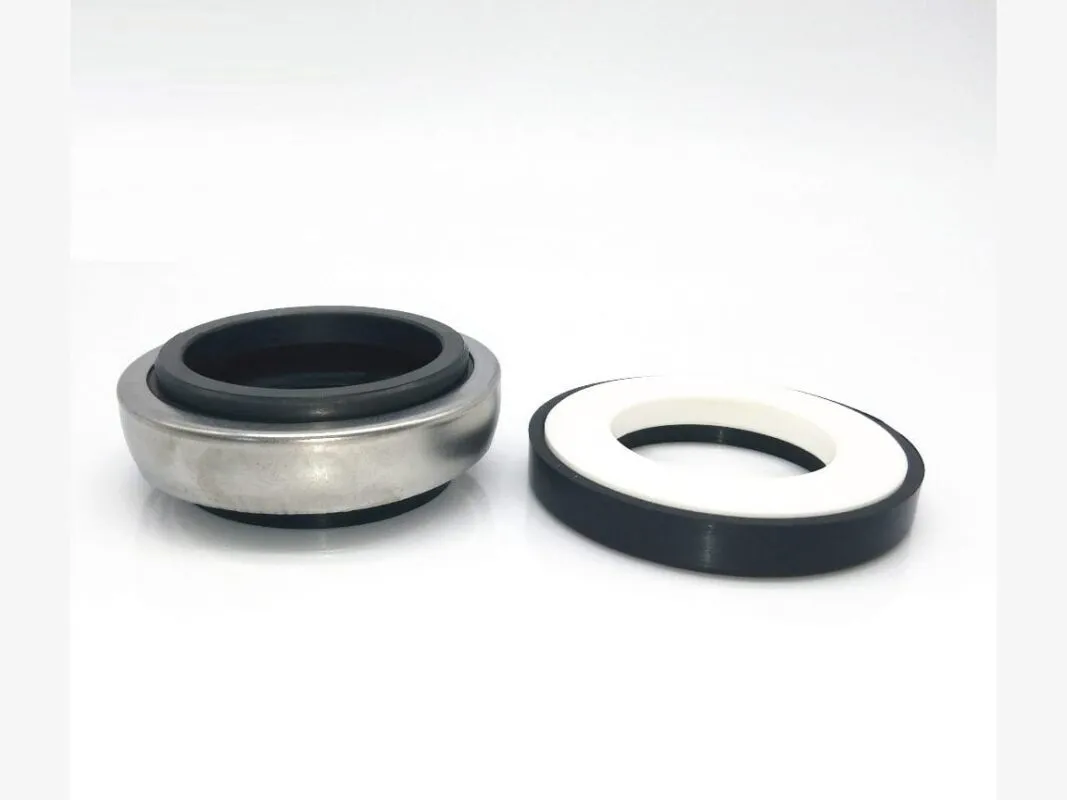

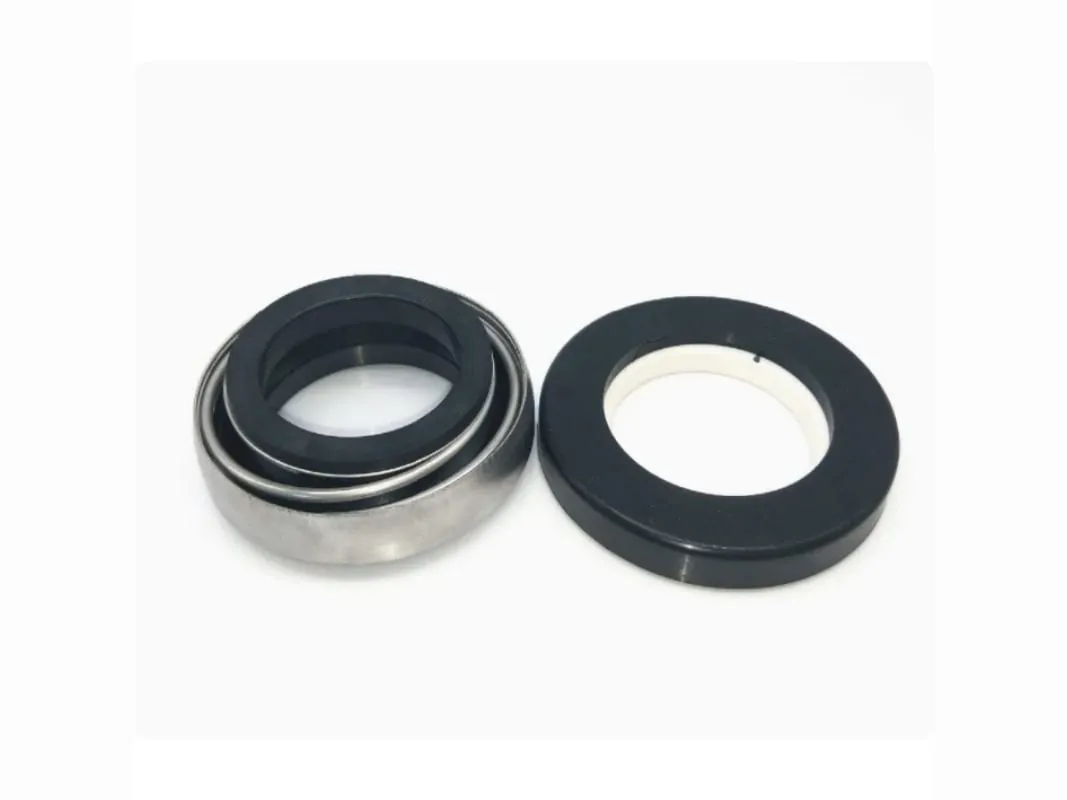

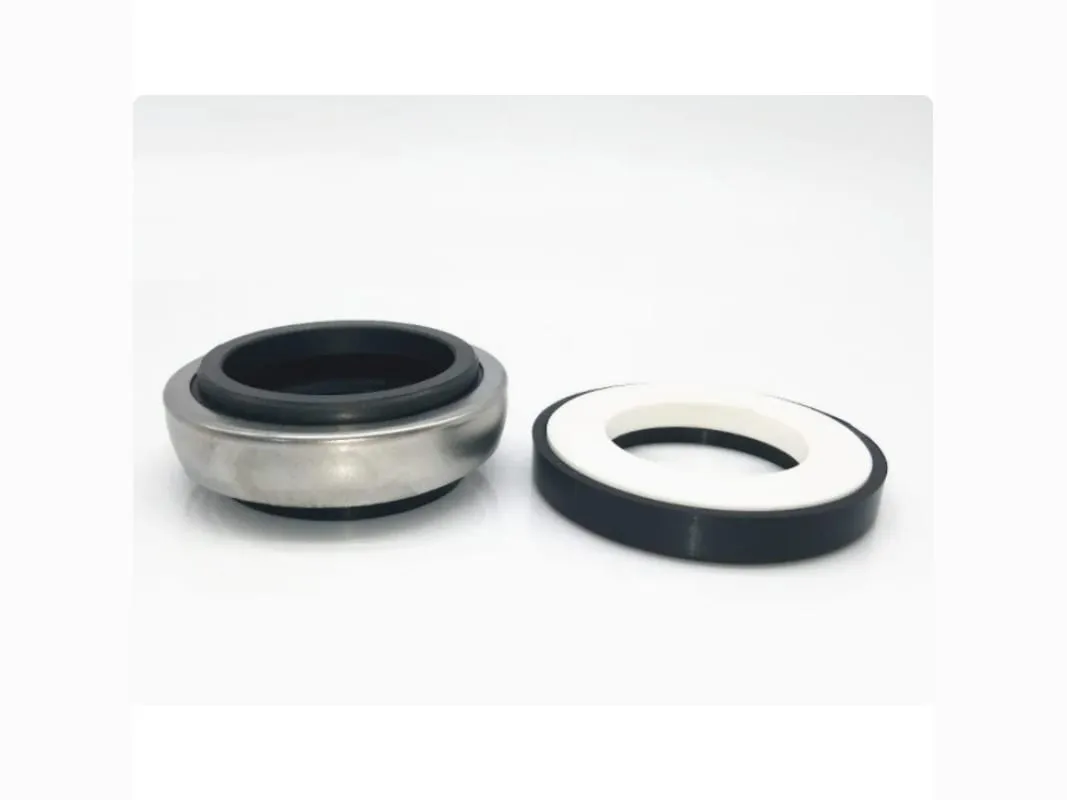

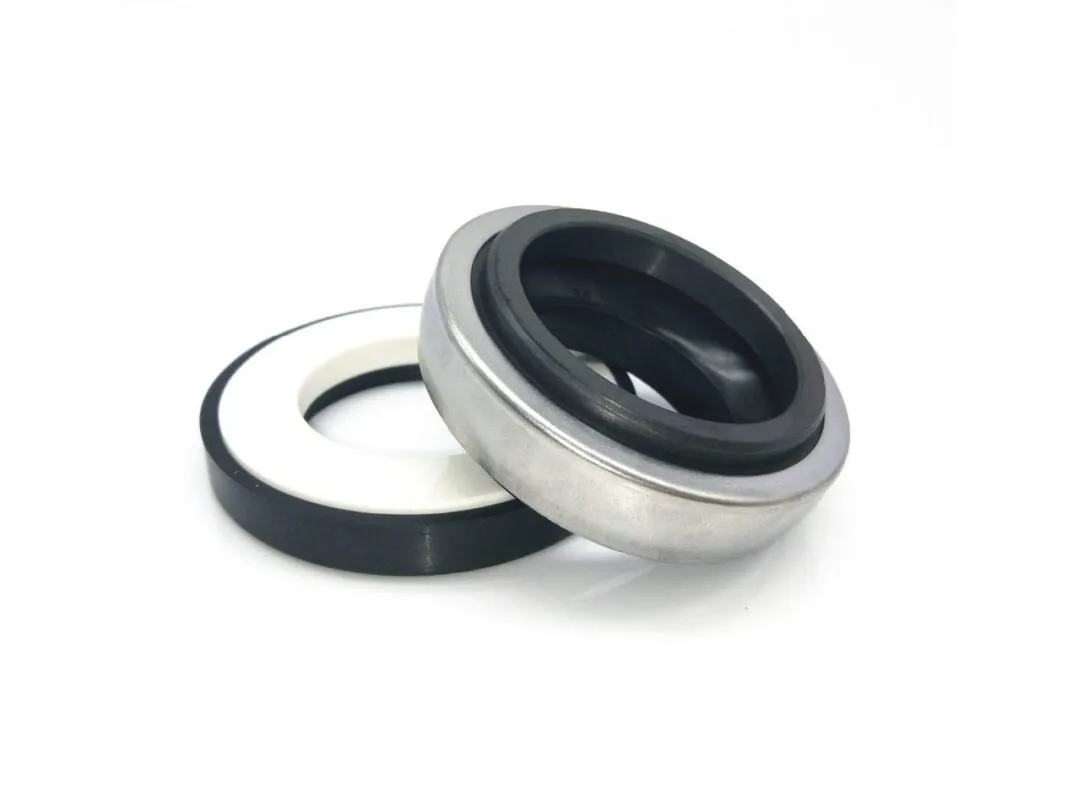

Phốt bơm nước 301 là bộ gồm vòng quay gắn trên trục, vòng tĩnh ép vào thân bơm, ống xếp cao su và lò xo. Hai mặt tì trượt trên màng nước dày khoảng 0,00025mm. Kiểu 155 (BT-FN) là loại khác, tối đa 12 bar và −35 đến +180°C, nên không thay lẫn với 301.

Bơm nhỏ Ebara CD, CDX, JE dùng 155 chứ không dùng 301, đặt nhầm kiểu thì vòng tĩnh không khớp lỗ lắp. Cùng họ phớt cơ khí còn có phớt cơ khí 109 (MG1) cho bơm công nghiệp, tối đa 16 bar.

Thông số kỹ thuật phốt bơm nước 301

Số dưới đây là giá trị tối đa theo catalogue EagleBurgmann, các giá trị cực đại không xảy ra cùng lúc. Giới hạn thực còn tuỳ cỡ trục, vật liệu và chất lỏng.

Hạng mục	Giá trị
Kiểu hãng	EagleBurgmann BT-AR (người bán gọi 301)
Cỡ trục d1 (hãng)	6 đến 70mm
Cỡ trục trong bảng tra	10 đến 25mm
Áp suất tối đa	6 bar; 1 bar nếu có khoá vòng tĩnh
Chân không	0,5 bar
Nhiệt độ	−20 đến +120°C
Tốc độ trượt	10 m/s
Gioăng NBR	−20 đến +90°C
Gioăng EPDM	−40 đến +140°C; không dùng với dầu, mỡ
Gioăng FKM (Viton)	−20 đến +200°C; trong nước nóng chỉ đến khoảng 90°C
Mặt tì	than chì, gốm nhôm oxit, steatit, silic cacbua, vonfram cacbua (theo EN 12756)
Mã tương đương	Flowserve 118, AESSEAL B01, Vulcan 18, John Crane PR/DR, Roten 37B/L5
Đơn vị bán	bộ (cái)

Bảng tra kích thước phốt bơm nước 301 theo trục

Mã "301-14" là kiểu 301 cho trục 14mm. Cùng một cỡ trục có nhiều đường kính vòng tĩnh: trục 16mm có bốn cỡ vòng tĩnh 29,5 / 30 / 38 / 42mm, nên chỉ có mã "301-16" thì chưa đủ để chọn. Cột d7 là đường kính ngoài vòng tĩnh, L = l3 + l4 là tổng chiều dài lắp (mm).

Mã	Nhóm	d1 trục	d3	d7 vòng tĩnh	l3	l4	L
301-10	Trục 10 đến 14mm	10	24	26,0	11,0	8,0 hoặc 5,5	19,0 hoặc 16,5
301-12	Trục 10 đến 14mm	12	24	26,0	12,8	8,0 hoặc 5,0	20,8 hoặc 17,8
301-14	Trục 10 đến 14mm	14	28	28,5 hoặc 29,5	12,8	7,5 hoặc 8,0	20,3 hoặc 20,8
301-15	Trục 15 đến 18mm	15	32	29,5 (hoặc 30,0 / 38,0)	12,8	8,0 (hoặc 6,0)	20,8
301-16	Trục 15 đến 18mm	16	32	29,5 (hoặc 30,0 / 38,0)	12,8	8,0	20,8
301-16 (d3 39)	Trục 15 đến 18mm	16	39	42,0	chưa có nguồn	chưa có nguồn	chưa có nguồn
301-18	Trục 15 đến 18mm	18	39	42,0	12,8	8,0	20,8
301-20 (d3 35)	Trục 20 đến 25mm	20	35	35,0	17,8	7,5	25,3
301-20 (d3 39)	Trục 20 đến 25mm	20	39	42,0	12,8	8,0	20,8
301-22	Trục 20 đến 25mm	22	42	45,0	12,8	10,0	22,8
301-25	Trục 20 đến 25mm	25	42	50,0 hoặc 45,0	13,5	10,0	23,5

Bảng giá phốt bơm nước 301

Giá tham khảo từ 12.000 đến 235.000 đ/bộ tuỳ cỡ trục và vật liệu mặt tì.

Giá tính theo bộ, theo cỡ trục và vật liệu gioăng, chưa gồm VAT 8%, đơn lớn gần mức thấp. Báo giá cần ba số (d1, đường kính vòng tĩnh, model bơm) hoặc ảnh phớt cũ gửi qua Zalo kho Hà Nội 0325 655 700 hoặc kho TP.HCM 0965 148 600.

Đặt phốt bơm nước 301 theo cỡ trục và đường kính vòng tĩnh

Đặt phốt bơm nước 301 cần ba số: đường kính trục d1, đường kính ngoài vòng tĩnh d7 và model bơm, kèm ảnh phớt cũ. Đo trục và lỗ lắp trên thân bơm bằng thước cặp; các bước tháo lắp nằm ở bài cách lắp phớt máy bơm nước. Phần phớt chặn dầu của cùng loại máy xem bài phớt chắn dầu cho máy bơm.

Chọn phớt 301 theo model bơm Pentax và vật liệu gioăng

Model Pentax dưới đây dùng 301, mã theo BTS có kèm mã phụ tùng gốc. Pentax CAM 150 đến 300 và CM 164/314 dùng BT-FN 18, không dùng 301.

Model bơm	Mã BT-AR	Mã gốc
Pentax CP 50, CPT 50	R-BT-AR 12	M60400000
Pentax CM45, CM80, CP 100, CPT 100, CAM 60/80/100	R-BT-AR 13	M60400002 hoặc M60400003
Pentax MPX 105/125	R-BT-AR 15	chưa có nguồn

Gioăng chọn theo chất lỏng. Nước nóng thì EPDM đến 140°C, còn FKM chỉ khoảng 90°C trong nước; bơm có lẫn dầu, mỡ thì tránh EPDM. Gioăng Viton cùng chuẩn của kho có ở phớt Viton FKM.
