Phớt TB (phớt chắn dầu vỏ thép hai môi) cho ô tô, hộp số, 94 cỡ trục 36 đến 185mm

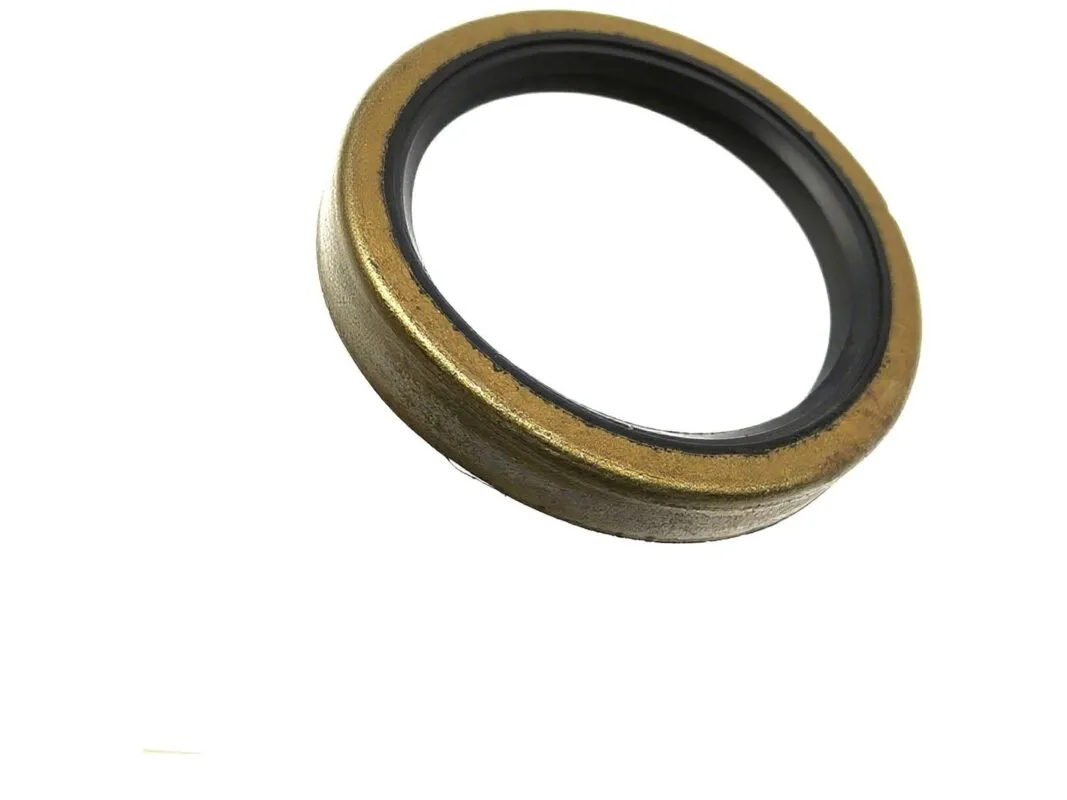

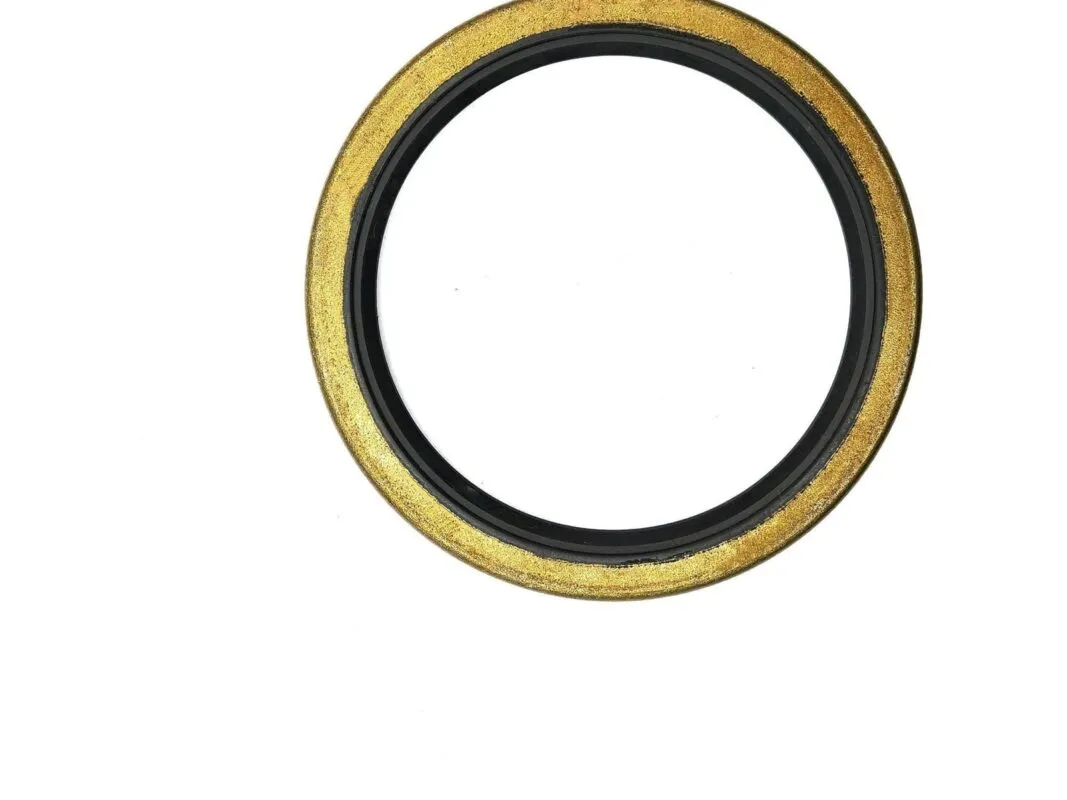

Phớt TB (phớt chắn dầu vỏ thép hai môi, còn gọi phớt chặn dầu TB) là phớt có vỏ ngoài bằng kim loại lộ ra, một môi chính có lò xo và một môi chắn bụi. Kho có 94 cỡ cho trục 36 đến 185mm, hai bản NBR (-30°C đến +100°C) và FKM (-20°C đến +200°C), dùng nhiều trong ô tô.

Phớt TB là gì, khác phớt TC và SB thế nào

Chữ T là hai môi: môi chính có lò xo quay về phía dầu, môi chắn bụi quay ra ngoài. Chữ B là vỏ ngoài kim loại lộ ra. Phớt TB khác phớt TC ở vỏ: TC bọc cao su nên bù được lỗ gối xước nhẹ, còn vỏ thép của TB giữ chặt trong lỗ gối thép và chịu nóng. SB cùng vỏ kim loại nhưng chỉ có một môi, không có môi chắn bụi.

Phớt TB thuộc nhóm phớt chặn dầu cao su NBR của kho.

Thông số kỹ thuật phớt TB

Kết cấu, vật liệu và giới hạn làm việc của phớt TB thường.

Chỉ tiêu	Giá trị
Số môi	2 (môi chính có lò xo và môi chắn bụi)
Vỏ ngoài	Kim loại lộ ra (thép)
Vật liệu môi	NBR hoặc FKM (Viton)
Độ cứng	70 đến 75 Shore A
Nhiệt làm việc, bản NBR	-30°C đến +100°C
Nhiệt làm việc, bản FKM	-20°C đến +200°C
Áp tối đa	0,05 MPa
Tốc độ trượt	Dưới 15 m/s
Độ cứng trục khi trên 12 m/s	50 đến 60 HRC
Dung sai trục	h11 (khuyên h9/f9)
Dung sai lỗ gối	H8
Dải trục trong kho	36 đến 185mm, 94 cỡ
Bề rộng b hay gặp	12, 10, 14mm

Bảng tra kích thước phớt TB

Bảng tra liệt kê 94 cỡ theo đường kính trục, đường kính ngoài và bề rộng b, chia ba nhóm trục. Mỗi cỡ có bản NBR và bản FKM.

Phớt TB trục 36 đến 50mm

Nhóm 15 cỡ, trục nhỏ của dải 36 đến 185mm.

Phớt TB trục 51 đến 100mm

Nhóm 55 cỡ, đông cỡ nhất trong ba nhóm, gồm trục cơ, đầu trục hộp số và cầu xe. Hộp số có bài riêng về phớt chắn dầu hộp số.

Phớt TB trục 101 đến 185mm

Nhóm 24 cỡ cho trục lớn. Việc chọn phớt theo từng cụm xe nằm trong bài phớt chắn dầu cho ô tô.

Cỡ d x D (mm)	Nhóm	Trục d	Lỗ lắp D	Bề rộng b có (mm)	Thành (D−d)/2	Vật liệu, hàng
36x43	Trục 36 đến 50mm	36	43	8	3,5	NBR, Viton FKM
38x52	Trục 36 đến 50mm	38	52	6	7	NBR, Viton FKM
39x69	Trục 36 đến 50mm	39	69	8	15	NBR, Viton FKM
40x52	Trục 36 đến 50mm	40	52	8	6	NBR, Viton FKM
40x70	Trục 36 đến 50mm	40	70	8	15	NBR, Viton FKM
40x75	Trục 36 đến 50mm	40	75	11	17,5	NBR, Viton FKM
43x63	Trục 36 đến 50mm	43	63	9	10	NBR, Viton FKM
45x62	Trục 36 đến 50mm	45	62	9	8,5	NBR, Viton FKM
45x72	Trục 36 đến 50mm	45	72	12	13,5	NBR, Viton FKM
46x94	Trục 36 đến 50mm	46	94	8	24	NBR, Viton FKM
48x62	Trục 36 đến 50mm	48	62	9	7	NBR, Viton FKM
48x82	Trục 36 đến 50mm	48	82	12	17	NBR, Viton FKM
49x100	Trục 36 đến 50mm	49	100	8	25,5	NBR, Viton FKM
50x65	Trục 36 đến 50mm	50	65	9	7,5	NBR, Viton FKM
50x75	Trục 36 đến 50mm	50	75	12	12,5	NBR, Viton FKM
52x65	Trục 51 đến 100mm	52	65	9	6,5	NBR, Viton FKM
52x70	Trục 51 đến 100mm	52	70	8, 9	9	NBR, Viton FKM
52x84	Trục 51 đến 100mm	52	84	14	16	NBR, Viton FKM
55x78	Trục 51 đến 100mm	55	78	12	11,5	NBR, Viton FKM
55x80	Trục 51 đến 100mm	55	80	14	12,5	NBR, Viton FKM
55x102	Trục 51 đến 100mm	55	102	8	23,5	NBR, Viton FKM
56x99	Trục 51 đến 100mm	56	99	10	21,5	NBR, Viton FKM
56x112	Trục 51 đến 100mm	56	112	8	28	NBR, Viton FKM
56x114	Trục 51 đến 100mm	56	114	10	29	NBR, Viton FKM
57x121	Trục 51 đến 100mm	57	121	17	32	NBR, Viton FKM
57x124	Trục 51 đến 100mm	57	124	12	33,5	NBR, Viton FKM
58x75	Trục 51 đến 100mm	58	75	8	8,5	NBR, Viton FKM
58x103	Trục 51 đến 100mm	58	103	11	22,5	NBR, Viton FKM
60x72	Trục 51 đến 100mm	60	72	12	6	NBR, Viton FKM
60x75	Trục 51 đến 100mm	60	75	9	7,5	NBR, Viton FKM
60x103	Trục 51 đến 100mm	60	103	10	21,5	NBR, Viton FKM
62x82	Trục 51 đến 100mm	62	82	9	10	NBR, Viton FKM
65x77	Trục 51 đến 100mm	65	77	12	6	NBR, Viton FKM
65x90	Trục 51 đến 100mm	65	90	13	12,5	NBR, Viton FKM
65x92	Trục 51 đến 100mm	65	92	13	13,5	NBR, Viton FKM
65x100	Trục 51 đến 100mm	65	100	21	17,5	NBR, Viton FKM
65x114	Trục 51 đến 100mm	65	114	10	24,5	NBR, Viton FKM
68x90	Trục 51 đến 100mm	68	90	12	11	NBR, Viton FKM
70x88	Trục 51 đến 100mm	70	88	12	9	NBR, Viton FKM
70x92	Trục 51 đến 100mm	70	92	12	11	NBR, Viton FKM
70x95	Trục 51 đến 100mm	70	95	13	12,5	NBR, Viton FKM
70x112	Trục 51 đến 100mm	70	112	10	21	NBR, Viton FKM
70x135	Trục 51 đến 100mm	70	135	14	32,5	NBR, Viton FKM
70x142	Trục 51 đến 100mm	70	142	12	36	NBR, Viton FKM
72x94	Trục 51 đến 100mm	72	94	8, 10	11	NBR, Viton FKM
73x90	Trục 51 đến 100mm	73	90	8	8,5	NBR, Viton FKM
75x90	Trục 51 đến 100mm	75	90	13	7,5	NBR, Viton FKM
75x100	Trục 51 đến 100mm	75	100	13	12,5	NBR, Viton FKM
75x112	Trục 51 đến 100mm	75	112	10	18,5	NBR, Viton FKM
75x121	Trục 51 đến 100mm	75	121	13	23	NBR, Viton FKM
75x151	Trục 51 đến 100mm	75	151	16	38	NBR, Viton FKM
78x115	Trục 51 đến 100mm	78	115	10	18,5	NBR, Viton FKM
78x163	Trục 51 đến 100mm	78	163	16	42,5	NBR, Viton FKM
80x105	Trục 51 đến 100mm	80	105	13	12,5	NBR, Viton FKM
80x113	Trục 51 đến 100mm	80	113	12	16,5	NBR, Viton FKM
80x122	Trục 51 đến 100mm	80	122	10	21	NBR, Viton FKM
80x135	Trục 51 đến 100mm	80	135	12	27,5	NBR, Viton FKM
80x136	Trục 51 đến 100mm	80	136	10	28	NBR, Viton FKM
80x142	Trục 51 đến 100mm	80	142	10	31	NBR, Viton FKM
80x143	Trục 51 đến 100mm	80	143	10	31,5	NBR, Viton FKM
80x162	Trục 51 đến 100mm	80	162	12	41	NBR, Viton FKM
82x121	Trục 51 đến 100mm	82	121	12	19,5	NBR, Viton FKM
85x127	Trục 51 đến 100mm	85	127	13	21	NBR, Viton FKM
86x127	Trục 51 đến 100mm	86	127	16	20,5	NBR, Viton FKM
86x143	Trục 51 đến 100mm	86	143	10	28,5	NBR, Viton FKM
90x125	Trục 51 đến 100mm	90	125	10	17,5	NBR, Viton FKM
93x142	Trục 51 đến 100mm	93	142	15	24,5	NBR, Viton FKM
95x130	Trục 51 đến 100mm	95	130	12	17,5	NBR, Viton FKM
95x132	Trục 51 đến 100mm	95	132	12	18,5	NBR, Viton FKM
100x120	Trục 51 đến 100mm	100	120	12	10	NBR, Viton FKM
102x116	Trục 101 đến 185mm	102	116	14	7	NBR, Viton FKM
118x174	Trục 101 đến 185mm	118	174	15	28	NBR, Viton FKM
120x150	Trục 101 đến 185mm	120	150	14	15	NBR, Viton FKM
125x160	Trục 101 đến 185mm	125	160	15	17,5	NBR, Viton FKM
130x150	Trục 101 đến 185mm	130	150	10, 12, 14	10	NBR, Viton FKM
130x154	Trục 101 đến 185mm	130	154	12	12	NBR, Viton FKM
135x150	Trục 101 đến 185mm	135	150	10	7,5	NBR, Viton FKM
138x152	Trục 101 đến 185mm	138	152	12	7	NBR, Viton FKM
140x158	Trục 101 đến 185mm	140	158	11	9	NBR, Viton FKM
140x160	Trục 101 đến 185mm	140	160	14	10	NBR, Viton FKM
140x170	Trục 101 đến 185mm	140	170	17	15	NBR, Viton FKM
142x168	Trục 101 đến 185mm	142	168	16	13	NBR, Viton FKM
145x164	Trục 101 đến 185mm	145	164	14	9,5	NBR, Viton FKM
145x170	Trục 101 đến 185mm	145	170	13	12,5	NBR, Viton FKM
145x175	Trục 101 đến 185mm	145	175	14	15	NBR, Viton FKM
154x175	Trục 101 đến 185mm	154	175	13	10,5	NBR, Viton FKM
155x172	Trục 101 đến 185mm	155	172	14	8,5	NBR, Viton FKM
155x185	Trục 101 đến 185mm	155	185	14	15	NBR, Viton FKM
159x180	Trục 101 đến 185mm	159	180	13	10,5	NBR, Viton FKM
160x180	Trục 101 đến 185mm	160	180	13	10	NBR, Viton FKM
161x200	Trục 101 đến 185mm	161	200	14	19,5	NBR, Viton FKM
162x182	Trục 101 đến 185mm	162	182	14	10	NBR, Viton FKM
165x195	Trục 101 đến 185mm	165	195	19	15	NBR, Viton FKM
185x210	Trục 101 đến 185mm	185	210	22	12,5	NBR, Viton FKM

Bảng giá phớt TB

Giá tham khảo từ 8.500 đến 265.000 đ/cái tuỳ cỡ trục và vật liệu.

Giá phớt TB tính theo chiếc, thay đổi theo cỡ và vật liệu NBR hay FKM, chưa gồm VAT 8%. Đơn số lượng lớn được giá gần mức thấp. Để báo giá, gửi ba số đường kính trục, đường kính ngoài, bề rộng b hoặc ảnh phớt cũ qua Zalo 0325 655 700 (Hà Nội) hoặc 0965 148 600 (TP HCM).

Đặt phớt TB theo mẫu ngoài bảng cỡ

Cỡ không có trong 94 cỡ trên được ép khuôn theo mẫu hoặc bản vẽ, thời gian 10 đến 15 ngày. Hồ sơ cần đủ đường kính trục, đường kính ngoài, bề rộng b, vật liệu, môi chất, nhiệt độ và tốc độ trục.

So sánh phớt TB bản NBR và FKM theo nhiệt độ và môi chất

Bản NBR làm việc dưới 100°C với dầu khoáng và mỡ. Bản FKM chịu tới 200°C. CQ của kho (06/10/2026) đo FKM 79 Shore A, nén dư 14% sau 200°C x 22 giờ. FKM không dùng với xeton như acetone, MEK, este, amin, amoniac, kiềm đặc, dầu phanh gốc glycol và hơi nước.

Lắp phớt TB vào lỗ gối thép

Vỏ thép không bù được lỗ xước như vỏ cao su, nên lỗ gối phải nhẵn và đúng dung sai H8. Khi lắp, môi chính có lò xo quay về phía dầu, môi chắn bụi quay ra ngoài.

Câu hỏi thường gặp về phớt TB
