Phớt bơm trục đứng Grundfos CR, Ebara EVMS dạng cartridge theo cỡ trục

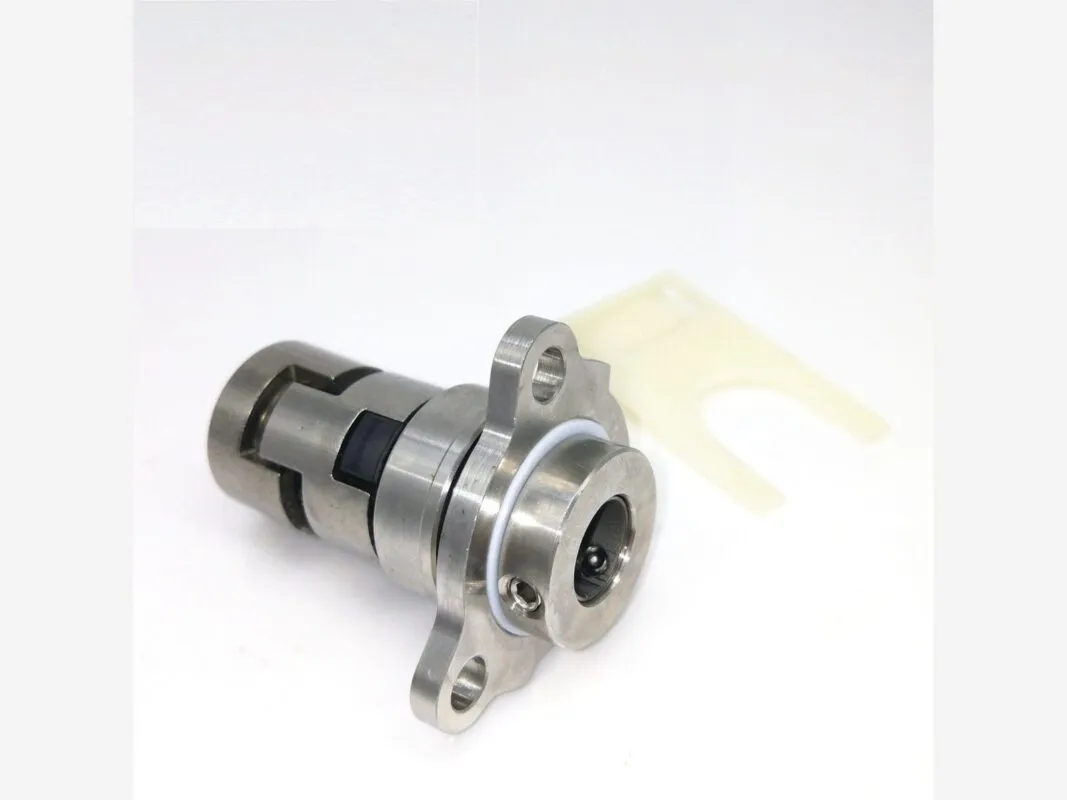

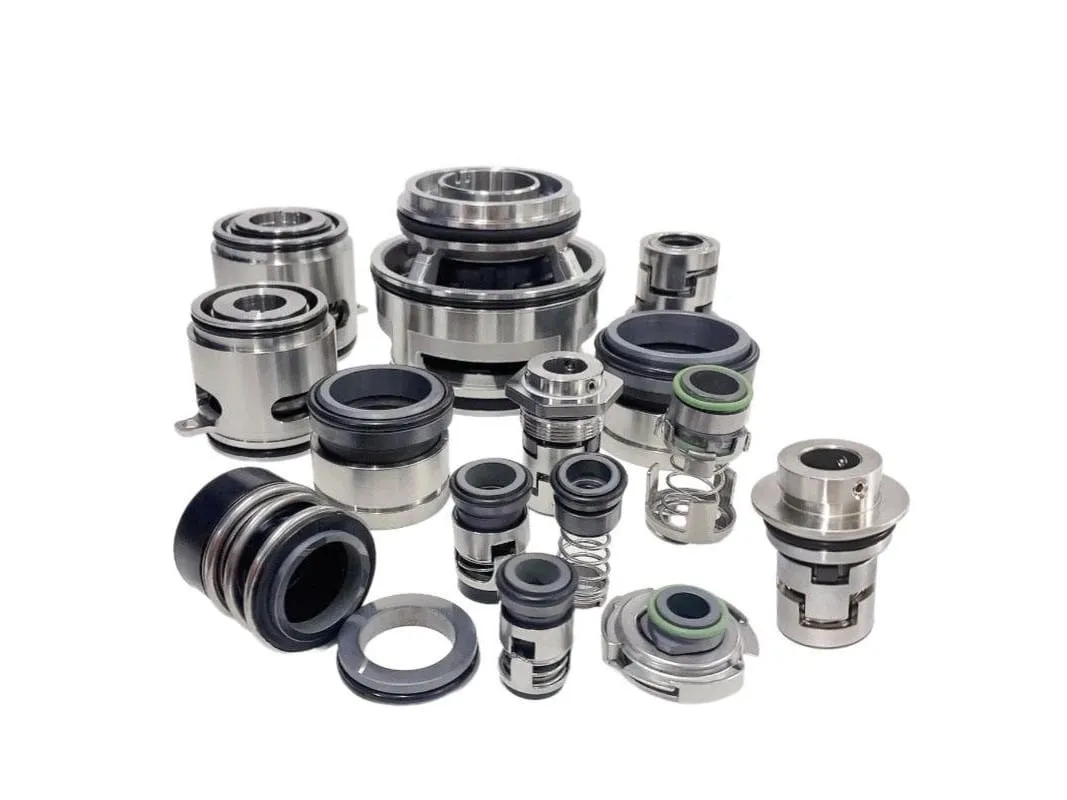

Phớt bơm trục đứng (phớt cơ khí cartridge của bơm Grundfos CR, Ebara EVMS) là cụm phớt đóng sẵn trong một khối, thay nguyên cụm mà không phải canh từng vòng. Kho có kit theo trục 12, 16, 22mm cho Grundfos CR và 16, 20, 28mm cho Ebara EVMS, thuộc nhóm phớt máy bơm.

Phớt bơm trục đứng là gì, khác phớt cơ khí lắp rời thế nào

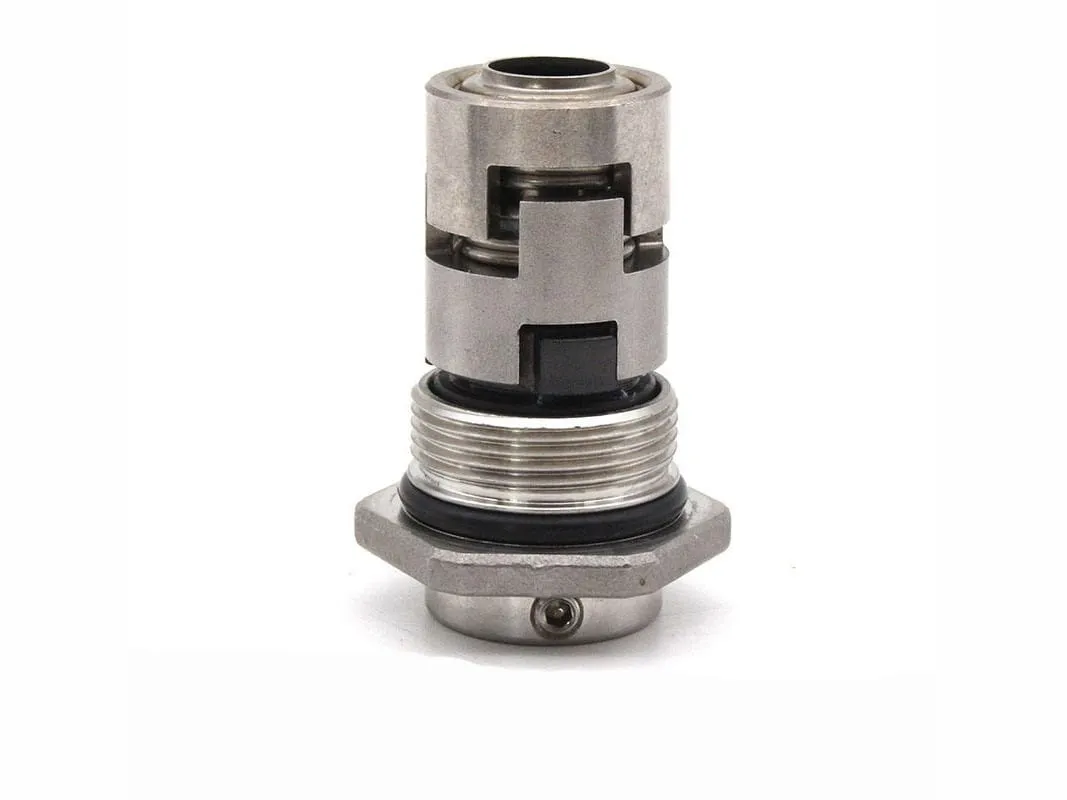

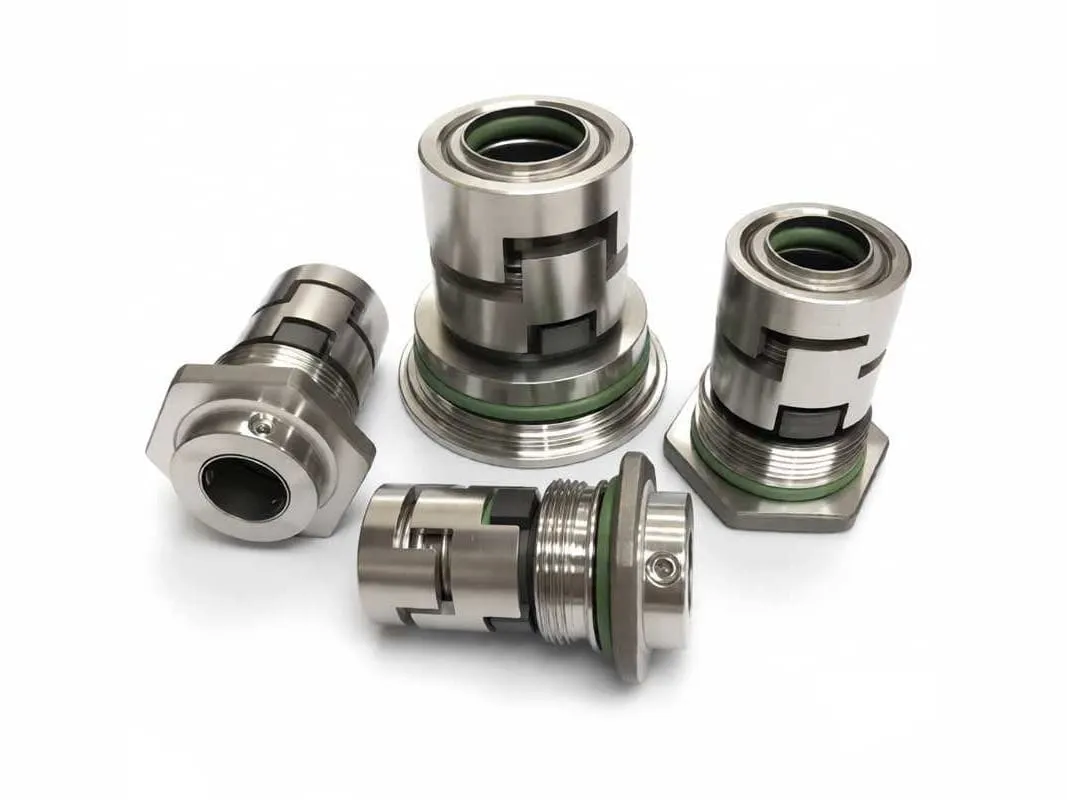

Phớt bơm trục đứng là phớt cơ khí dạng cartridge: vòng quay, vòng tĩnh, gioăng phụ và lò xo nằm chung một ống, truyền mô-men cứng nên thay nhanh và khó lắp sai. Phớt rời như phớt cơ khí 109 thì từng chi tiết lắp riêng lên trục.

Khi bơm chạy, mặt quay trượt trên màng chất lỏng dày khoảng 0,00025mm giữa hai mặt tì. Màng dày quá thì rò, mỏng quá thì ma sát tăng và mặt tì quá nhiệt.

Thông số kỹ thuật phớt bơm trục đứng

Bảng dưới tách riêng số của Grundfos CR và Ebara EVMS, vì hai hãng dùng cỡ trục khác nhau. Giá trị là mức tối đa theo catalogue hãng, không xảy ra cùng lúc và còn tuỳ cỡ trục, chất lỏng.

Hạng mục	Giá trị
Kiểu phớt	Cartridge, truyền mô-men cứng
Grundfos CR, mã HQQE	Cân bằng, mặt SiC/SiC, gioăng EPDM
Grundfos CR, mã HQQV	Như HQQE nhưng gioăng FKM
Nhiệt độ Grundfos CR	Đến 120°C, trên mức này tuổi thọ phớt giảm
Trục Grundfos CR	12mm, 16mm, 22mm
Trục Ebara EVMS	16mm, 20mm, 28mm
Áp Ebara EVMS, không cân bằng	16 bar
Áp Ebara EVMS, cân bằng	25 bar (EVMS 32 đến 90 có bản 35 bar)
Nhiệt Ebara EVMS 1 đến 20, gioăng EPDM	-30 đến +120°C; bản cân bằng đến +140°C
Nhiệt Ebara EVMS, gioăng FPM (Viton)	-30 đến +80°C
FKM trong nước nóng	Đến khoảng 90°C
EPDM với dầu khoáng	Không dùng được

Bảng tra phớt bơm trục đứng theo hãng bơm và cỡ trục

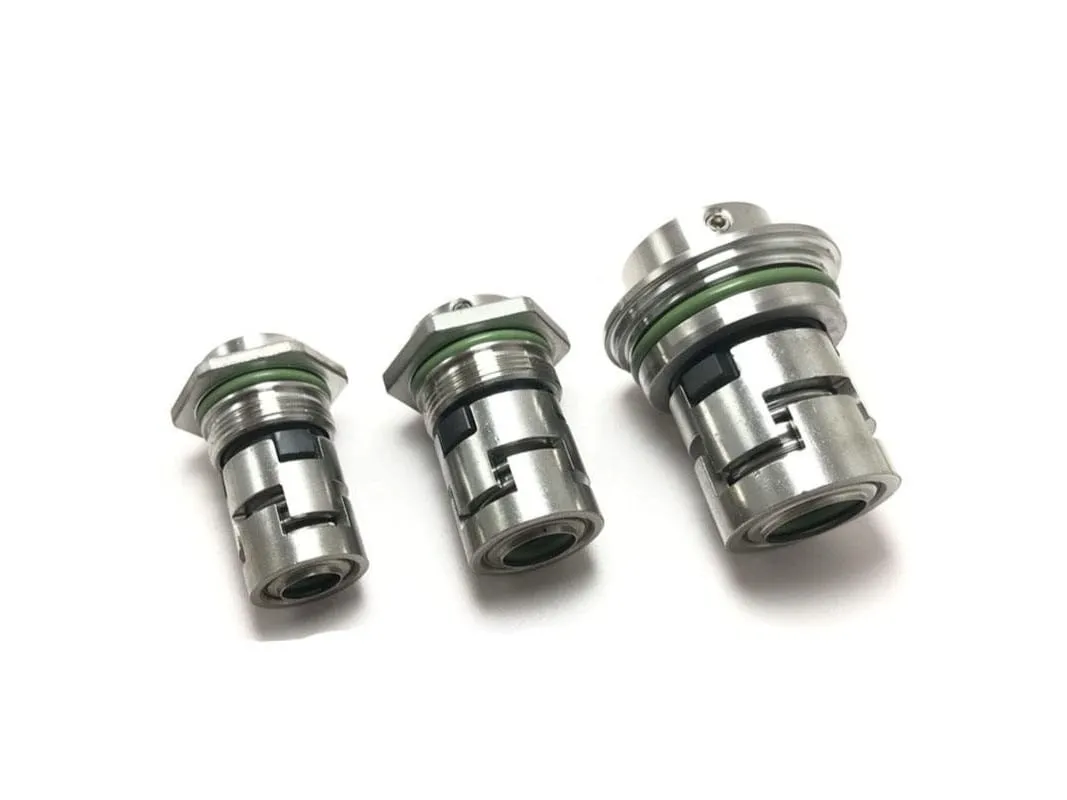

Cỡ trục quyết định kit nào lắp được: Grundfos CR 1s đến 5 dùng trục 12mm, CR 10 đến 20 dùng 16mm, CR 32 trở lên dùng 22mm. Ebara EVMS không trùng các cỡ này, nên không đổi chéo kit giữa hai hãng.

Dòng bơm	Nhóm	Trục d1	Mã kit hoặc kích thước	Ghi chú
CR, CRI, CRN 1s, 1, 3, 5	Grundfos CR	12mm	HQQE 96455086; HQQV 96455087	Mặt SiC/SiC
CR 10, 15, 20	Grundfos CR	16mm	HQQE 96511844; HQQV 96511845	Mã 16mm: 1 nguồn
CR 32, 45, 64, 90	Grundfos CR	22mm	HQQE 96525458; HQQV 96525490	Mặt SiC/SiC
EVMS 1, 3, 5	Ebara EVMS	16mm	d3 23mm, d4 27mm, l 35mm (không cân bằng) hoặc 42,5mm (cân bằng)	16 bar hoặc 25 bar
EVMS 10, 15, 20	Ebara EVMS	20mm	d3 29mm, d4 35mm, l 37,5mm (không cân bằng) hoặc 45mm (cân bằng)	16 bar hoặc 25 bar
EVMS 32, 45, 64, 90	Ebara EVMS	28mm	d3 37mm, d4 43mm, l 50mm	16, 25 hoặc 35 bar

Số liệu Ebara lấy từ data book bản 50 Hz của Ebara Pumps Europe; đời EVM cũ hoặc bản sản xuất ở châu Á có thể khác kích thước. Bơm CNP CDL chưa có bảng cỡ chuẩn, kho đặt theo mẫu phớt cũ.

Bảng giá phớt bơm trục đứng

Giá phớt bơm trục đứng báo theo mã bơm và cỡ trục, chưa VAT 8%, đơn lớn gần mức thấp. Gửi mã bơm hoặc ảnh phớt cũ qua Zalo kho Hà Nội 0325 655 700 hoặc kho TP.HCM 0965 148 600 để nhận giá.

Đặt phớt theo mã bơm và cỡ trục, đọc nhãn bơm thế nào

Đọc nhãn bơm trước: Grundfos ghi dòng CR kèm số (CR 5, CR 32), Ebara ghi EVMS kèm số. Từ số đó tra cỡ trục 12, 16, 22mm hoặc 16, 20, 28mm ở bảng trên, rồi chọn gioăng EPDM hoặc FKM theo chất lỏng. Nước nóng trên khoảng 90°C thì không dùng gioăng FKM; gặp dầu khoáng thì không dùng EPDM.

Quy trình tháo bơm, vệ sinh trục và ép phớt mới nằm trong bài cách lắp phớt máy bơm nước. Bơm nước gia đình, bơm tăng áp trục ngang dùng kiểu khác, xem phốt bơm nước 301.
