Phớt TC (phớt chắn dầu TC hai môi, có lò xo) NBR và Viton, 471 cỡ trục 3 đến 560mm
Giá tham khảo 8.000 – 350.000 đ
Đặc điểm nổi bật

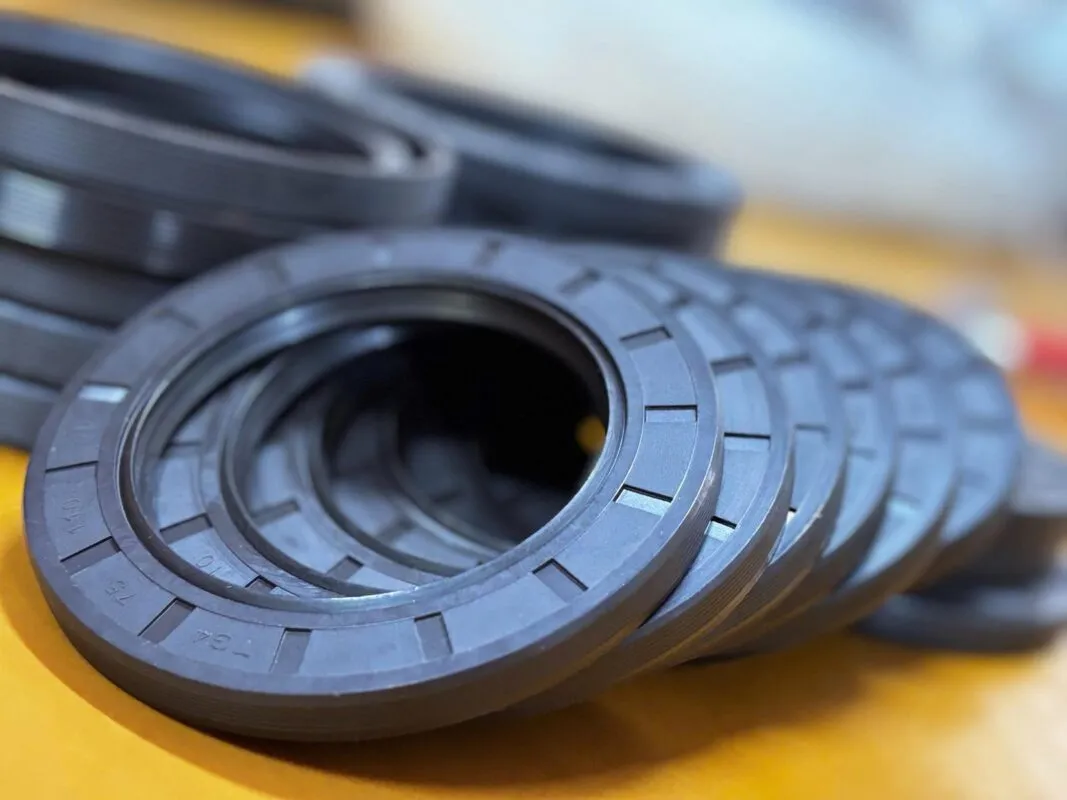

- Kết cấu: Hai môi: môi chính có lò xo garter, môi chắn bụi
- Vỏ ngoài: Bọc cao su trơn
- Vật liệu: NBR hoặc Viton FKM, cùng kích thước lắp lẫn
- Dải đường kính trục: 3 đến 560mm
- Số cỡ ID x OD: 471 cỡ
Liên hệ báo giá theo mã, số lượng
Gửi ảnh, số đo qua Zalo để kỹ thuật đối chiếu.
Mô tả sản phẩm
Mục lục
- Phớt TC là gì, khác phớt TB, SC và TG thế nào
- Thông số kỹ thuật phớt TC
- Bảng tra kích thước phớt TC
- Phớt TC trục 3 đến 20mm
- Phớt TC trục 21 đến 50mm
- Phớt TC trục 51 đến 100mm
- Phớt TC trục 101 đến 560mm
- Bảng giá phớt TC
- Đặt phớt TC theo mẫu ngoài bảng cỡ
- So sánh phớt TC NBR với phớt TC Viton theo nhiệt độ và môi chất
- Câu hỏi thường gặp về phớt TC
- Phớt TC chịu được bao nhiêu độ?
- Phớt TC chịu áp được không?
- Lắp phớt TC môi nào quay về phía dầu?
- Phớt TC khác phớt SC ở điểm nào?
Phớt TC (còn gọi phớt chắn dầu TC, phớt lò xo chặn dầu) là phớt chặn dầu hai môi: môi chính có lò xo garter ép vào trục, môi chắn bụi quay ra ngoài, vỏ ngoài bọc cao su trơn. Kho có 471 cỡ ID x OD cho trục 3 đến 560mm, bản NBR làm việc từ −30°C đến +100°C, bản Viton FKM từ −20°C đến +200°C.
Phớt TC là gì, khác phớt TB, SC và TG thế nào
Trong mã phớt, T là hai môi, S là một môi, C là vỏ ngoài bọc cao su, B là vỏ kim loại lộ ra. Phớt TC nằm trong nhóm phớt chặn dầu cao su NBR, cùng SC, TB và TG. Phớt TG giữ kết cấu TC nhưng vỏ cao su ngoài có gân sóng, ôm lỗ chặt hơn. Bảng đối chiếu bốn kiểu nằm ở bài so sánh phớt TC, TB, SC, TG.
Thông số kỹ thuật phớt TC
Bảng gom kết cấu, dải cỡ, vật liệu và giới hạn làm việc của phớt TC trong kho. Số nhiệt NBR theo datasheet Trelleborg, Parker, NOK.
| Chỉ tiêu | Giá trị |
|---|---|
| Kết cấu | Hai môi: môi chính có lò xo garter, môi chắn bụi |
| Vỏ ngoài | Bọc cao su trơn |
| Vật liệu | NBR hoặc Viton FKM, cùng kích thước lắp lẫn |
| Dải đường kính trục | 3 đến 560mm |
| Số cỡ ID x OD | 471 cỡ |
| Số bản theo bề rộng b | 1.022 bản |
| Bề rộng b hay gặp | 10 và 12mm, rồi 8, 7, 15mm |
| Độ cứng | 70 đến 75 Shore A |
| Nhiệt độ làm việc NBR | −30°C đến +100°C |
| Nhiệt độ làm việc Viton FKM | −20°C đến +200°C |
| Áp tối đa | 0,05 MPa (NOK ghi 0,03 MPa) |
| Tốc độ trượt | Dưới 15 m/s |
| Độ cứng bề mặt trục khi trên 12 m/s | 50 đến 60 HRC |
| Dung sai trục | h11 (khuyên h9 hoặc f9) |
| Dung sai lỗ | H8 loại khung thép, H11 loại không khung |
Phiếu CQ phớt dầu FKM của kho (Xingtai Hengyi, 06/10/2026) ghi 75 ± 5 Shore A đo được 79, bền kéo 12,7 MPa, nén dư 14% sau 200°C x 22 giờ. Viton FKM không dùng cho xeton, este, amin, amoniac, kiềm đặc, dầu phanh gốc glycol và hơi nước.
Bảng tra kích thước phớt TC
Bảng tra phớt TC liệt kê 471 cỡ theo đường kính trong x đường kính ngoài, chia bốn nhóm theo đường kính trục. Mỗi cỡ có bản NBR và bản Viton FKM cùng kích thước.
Phớt TC trục 3 đến 20mm
Nhóm có 57 cỡ.
Phớt TC trục 21 đến 50mm
Nhóm có 159 cỡ. Tốc độ mặt trục bằng 3,1416 x d(mm) x n(v/ph) ÷ 60.000: trục 50mm quay 3.000 v/ph cho 7,85 m/s, dưới giới hạn 15 m/s.
Phớt TC trục 51 đến 100mm
Nhóm có 114 cỡ.
Phớt TC trục 101 đến 560mm
Nhóm có 141 cỡ: 91 cỡ trục 101 đến 200mm và 50 cỡ trục trên 200mm.
| Cỡ d x D (mm) | Nhóm | Trục d | Lỗ lắp D | Bề rộng b có (mm) | Thành (D−d)/2 | Vật liệu, hàng |
|---|---|---|---|---|---|---|
| 3x7 | Trục 3 đến 20mm | 3 | 7 | 7 | 2 | NBR, Viton FKM |
| 4x6 | Trục 3 đến 20mm | 4 | 6 | 5 | 1 | NBR, Viton FKM |
| 8x22 | Trục 3 đến 20mm | 8 | 22 | 7 | 7 | NBR, Viton FKM |
| 10x22 | Trục 3 đến 20mm | 10 | 22 | 7, 8 | 6 | NBR, Viton FKM |
| 10x25 | Trục 3 đến 20mm | 10 | 25 | 7 | 7,5 | NBR, Viton FKM |
| 10x26 | Trục 3 đến 20mm | 10 | 26 | 7 | 8 | NBR, Viton FKM |
| 10x28 | Trục 3 đến 20mm | 10 | 28 | 7 | 9 | NBR, Viton FKM |
| 12x22 | Trục 3 đến 20mm | 12 | 22 | 7 | 5 | NBR, Viton FKM |
| 12x24 | Trục 3 đến 20mm | 12 | 24 | 7 | 6 | NBR, Viton FKM |
| 12x25 | Trục 3 đến 20mm | 12 | 25 | 7, 8, 10 | 6,5 | NBR, Viton FKM |
| 12x28 | Trục 3 đến 20mm | 12 | 28 | 7 | 8 | NBR, Viton FKM |
| 12x30 | Trục 3 đến 20mm | 12 | 30 | 7 | 9 | NBR, Viton FKM |
| 12x32 | Trục 3 đến 20mm | 12 | 32 | 7, 10 | 10 | NBR, Viton FKM |
| 14x28 | Trục 3 đến 20mm | 14 | 28 | 7, 8 | 7 | NBR, Viton FKM |
| 14x30 | Trục 3 đến 20mm | 14 | 30 | 7 | 8 | NBR, Viton FKM |
| 14x35 | Trục 3 đến 20mm | 14 | 35 | 7, 10 | 10,5 | NBR, Viton FKM |
| 15x25 | Trục 3 đến 20mm | 15 | 25 | 7 | 5 | NBR, Viton FKM |
| 15x26 | Trục 3 đến 20mm | 15 | 26 | 7 | 5,5 | NBR, Viton FKM |
| 15x28 | Trục 3 đến 20mm | 15 | 28 | 7 | 6,5 | NBR, Viton FKM |
| 15x30 | Trục 3 đến 20mm | 15 | 30 | 7, 8, 10 | 7,5 | NBR, Viton FKM |
| 15x32 | Trục 3 đến 20mm | 15 | 32 | 7, 8 | 8,5 | NBR, Viton FKM |
| 15x35 | Trục 3 đến 20mm | 15 | 35 | 8, 10 | 10 | NBR, Viton FKM |
| 15x38 | Trục 3 đến 20mm | 15 | 38 | 10 | 11,5 | NBR, Viton FKM |
| 15x40 | Trục 3 đến 20mm | 15 | 40 | 10 | 12,5 | NBR, Viton FKM |
| 15x42 | Trục 3 đến 20mm | 15 | 42 | 7, 10 | 13,5 | NBR, Viton FKM |
| 16x28 | Trục 3 đến 20mm | 16 | 28 | 7 | 6 | NBR, Viton FKM |
| 16x30 | Trục 3 đến 20mm | 16 | 30 | 7, 10 | 7 | NBR, Viton FKM |
| 16x35 | Trục 3 đến 20mm | 16 | 35 | 7, 8, 10 | 9,5 | NBR, Viton FKM |
| 16x40 | Trục 3 đến 20mm | 16 | 40 | 8 | 12 | NBR, Viton FKM |
| 17x27 | Trục 3 đến 20mm | 17 | 27 | 7, 8 | 5 | NBR, Viton FKM |
| 17x28 | Trục 3 đến 20mm | 17 | 28 | 7 | 5,5 | NBR, Viton FKM |
| 17x30 | Trục 3 đến 20mm | 17 | 30 | 7, 8, 10 | 6,5 | NBR, Viton FKM |
| 17x32 | Trục 3 đến 20mm | 17 | 32 | 8 | 7,5 | NBR, Viton FKM |
| 17x35 | Trục 3 đến 20mm | 17 | 35 | 7, 8, 10 | 9 | NBR, Viton FKM |
| 17x38 | Trục 3 đến 20mm | 17 | 38 | 7 | 10,5 | NBR, Viton FKM |
| 17x40 | Trục 3 đến 20mm | 17 | 40 | 7, 10 | 11,5 | NBR, Viton FKM |
| 18x30 | Trục 3 đến 20mm | 18 | 30 | 7, 8 | 6 | NBR, Viton FKM |
| 18x32 | Trục 3 đến 20mm | 18 | 32 | 7, 10 | 7 | NBR, Viton FKM |
| 18x35 | Trục 3 đến 20mm | 18 | 35 | 7, 8, 10 | 8,5 | NBR, Viton FKM |
| 18x40 | Trục 3 đến 20mm | 18 | 40 | 7, 10 | 11 | NBR, Viton FKM |
| 18x200 | Trục 3 đến 20mm | 18 | 200 | 15 | 91 | NBR, Viton FKM |
| 19x32 | Trục 3 đến 20mm | 19 | 32 | 7 | 6,5 | NBR, Viton FKM |
| 19x35 | Trục 3 đến 20mm | 19 | 35 | 7, 10 | 8 | NBR, Viton FKM |
| 19x38 | Trục 3 đến 20mm | 19 | 38 | 7, 10 | 9,5 | NBR, Viton FKM |
| 19x40 | Trục 3 đến 20mm | 19 | 40 | 7 | 10,5 | NBR, Viton FKM |
| 20x30 | Trục 3 đến 20mm | 20 | 30 | 5, 7, 10 | 5 | NBR, Viton FKM |
| 20x32 | Trục 3 đến 20mm | 20 | 32 | 7, 8 | 6 | NBR, Viton FKM |
| 20x34 | Trục 3 đến 20mm | 20 | 34 | 7 | 7 | NBR, Viton FKM |
| 20x35 | Trục 3 đến 20mm | 20 | 35 | 6, 7, 8 | 7,5 | NBR, Viton FKM |
| 20x36 | Trục 3 đến 20mm | 20 | 36 | 7, 8 | 8 | NBR, Viton FKM |
| 20x38 | Trục 3 đến 20mm | 20 | 38 | 7, 10 | 9 | NBR, Viton FKM |
| 20x40 | Trục 3 đến 20mm | 20 | 40 | 7, 8, 10, 12 | 10 | NBR, Viton FKM |
| 20x42 | Trục 3 đến 20mm | 20 | 42 | 6, 7, 8, 12 | 11 | NBR, Viton FKM |
| 20x45 | Trục 3 đến 20mm | 20 | 45 | 8, 10, 12 | 12,5 | NBR, Viton FKM |
| 20x47 | Trục 3 đến 20mm | 20 | 47 | 8, 10, 12 | 13,5 | NBR, Viton FKM |
| 20x50 | Trục 3 đến 20mm | 20 | 50 | 8, 10 | 15 | NBR, Viton FKM |
| 20x52 | Trục 3 đến 20mm | 20 | 52 | 7, 8 | 16 | NBR, Viton FKM |
| 22x32 | Trục 21 đến 50mm | 22 | 32 | 8 | 5 | NBR, Viton FKM |
| 22x35 | Trục 21 đến 50mm | 22 | 35 | 7, 10 | 6,5 | NBR, Viton FKM |
| 22x36 | Trục 21 đến 50mm | 22 | 36 | 7 | 7 | NBR, Viton FKM |
| 22x37 | Trục 21 đến 50mm | 22 | 37 | 7 | 7,5 | NBR, Viton FKM |
| 22x38 | Trục 21 đến 50mm | 22 | 38 | 7, 10 | 8 | NBR, Viton FKM |
| 22x40 | Trục 21 đến 50mm | 22 | 40 | 7, 8, 10 | 9 | NBR, Viton FKM |
| 22x42 | Trục 21 đến 50mm | 22 | 42 | 7, 8, 10, 11 | 10 | NBR, Viton FKM |
| 22x45 | Trục 21 đến 50mm | 22 | 45 | 10 | 11,5 | NBR, Viton FKM |
| 24x35 | Trục 21 đến 50mm | 24 | 35 | 7 | 5,5 | NBR, Viton FKM |
| 24x40 | Trục 21 đến 50mm | 24 | 40 | 7, 8, 10 | 8 | NBR, Viton FKM |
| 24x42 | Trục 21 đến 50mm | 24 | 42 | 7 | 9 | NBR, Viton FKM |
| 24x45 | Trục 21 đến 50mm | 24 | 45 | 10 | 10,5 | NBR, Viton FKM |
| 24x47 | Trục 21 đến 50mm | 24 | 47 | 7, 10 | 11,5 | NBR, Viton FKM |
| 25x35 | Trục 21 đến 50mm | 25 | 35 | 7, 8, 10 | 5 | NBR, Viton FKM |
| 25x37 | Trục 21 đến 50mm | 25 | 37 | 7 | 6 | NBR, Viton FKM |
| 25x38 | Trục 21 đến 50mm | 25 | 38 | 7, 8, 10 | 6,5 | NBR, Viton FKM |
| 25x40 | Trục 21 đến 50mm | 25 | 40 | 7, 8, 10 | 7,5 | NBR, Viton FKM |
| 25x42 | Trục 21 đến 50mm | 25 | 42 | 5, 7, 8, 10 | 8,5 | NBR, Viton FKM |
| 25x45 | Trục 21 đến 50mm | 25 | 45 | 7, 8, 10, 12 | 10 | NBR, Viton FKM |
| 25x47 | Trục 21 đến 50mm | 25 | 47 | 7, 8, 10 | 11 | NBR, Viton FKM |
| 25x48 | Trục 21 đến 50mm | 25 | 48 | 10 | 11,5 | NBR, Viton FKM |
| 25x50 | Trục 21 đến 50mm | 25 | 50 | 8, 10 | 12,5 | NBR, Viton FKM |
| 25x52 | Trục 21 đến 50mm | 25 | 52 | 7, 10 | 13,5 | NBR, Viton FKM |
| 25x55 | Trục 21 đến 50mm | 25 | 55 | 10 | 15 | NBR, Viton FKM |
| 25x60 | Trục 21 đến 50mm | 25 | 60 | 10 | 17,5 | NBR, Viton FKM |
| 25x62 | Trục 21 đến 50mm | 25 | 62 | 7, 12 | 18,5 | NBR, Viton FKM |
| 26x37 | Trục 21 đến 50mm | 26 | 37 | 7 | 5,5 | NBR, Viton FKM |
| 26x40 | Trục 21 đến 50mm | 26 | 40 | 7, 10 | 7 | NBR, Viton FKM |
| 26x47 | Trục 21 đến 50mm | 26 | 47 | 7, 10 | 10,5 | NBR, Viton FKM |
| 27x37 | Trục 21 đến 50mm | 27 | 37 | 7 | 5 | NBR, Viton FKM |
| 27x40 | Trục 21 đến 50mm | 27 | 40 | 7 | 6,5 | NBR, Viton FKM |
| 27x47 | Trục 21 đến 50mm | 27 | 47 | 7 | 10 | NBR, Viton FKM |
| 28x40 | Trục 21 đến 50mm | 28 | 40 | 7, 8, 10 | 6 | NBR, Viton FKM |
| 28x42 | Trục 21 đến 50mm | 28 | 42 | 7 | 7 | NBR, Viton FKM |
| 28x45 | Trục 21 đến 50mm | 28 | 45 | 7, 8, 10 | 8,5 | NBR, Viton FKM |
| 28x47 | Trục 21 đến 50mm | 28 | 47 | 7, 8, 10 | 9,5 | NBR, Viton FKM |
| 28x48 | Trục 21 đến 50mm | 28 | 48 | 10, 11 | 10 | NBR, Viton FKM |
| 28x50 | Trục 21 đến 50mm | 28 | 50 | 7, 8, 10 | 11 | NBR, Viton FKM |
| 28x52 | Trục 21 đến 50mm | 28 | 52 | 7, 10 | 12 | NBR, Viton FKM |
| 28x62 | Trục 21 đến 50mm | 28 | 62 | 10 | 17 | NBR, Viton FKM |
| 30x40 | Trục 21 đến 50mm | 30 | 40 | 6, 7, 8, 10 | 5 | NBR, Viton FKM |
| 30x42 | Trục 21 đến 50mm | 30 | 42 | 7, 10 | 6 | NBR, Viton FKM |
| 30x44 | Trục 21 đến 50mm | 30 | 44 | 7 | 7 | NBR, Viton FKM |
| 30x45 | Trục 21 đến 50mm | 30 | 45 | 6, 7, 8, 10, 12 | 7,5 | NBR, Viton FKM |
| 30x46 | Trục 21 đến 50mm | 30 | 46 | 8 | 8 | NBR, Viton FKM |
| 30x47 | Trục 21 đến 50mm | 30 | 47 | 7, 8, 10, 12 | 8,5 | NBR, Viton FKM |
| 30x48 | Trục 21 đến 50mm | 30 | 48 | 7, 8, 10 | 9 | NBR, Viton FKM |
| 30x50 | Trục 21 đến 50mm | 30 | 50 | 7, 8, 10, 12 | 10 | NBR, Viton FKM |
| 30x52 | Trục 21 đến 50mm | 30 | 52 | 7, 8, 10, 12 | 11 | NBR, Viton FKM |
| 30x55 | Trục 21 đến 50mm | 30 | 55 | 7, 8, 10, 12 | 12,5 | NBR, Viton FKM |
| 30x56 | Trục 21 đến 50mm | 30 | 56 | 10, 12 | 13 | NBR, Viton FKM |
| 30x58 | Trục 21 đến 50mm | 30 | 58 | 10 | 14 | NBR, Viton FKM |
| 30x60 | Trục 21 đến 50mm | 30 | 60 | 7, 10, 12 | 15 | NBR, Viton FKM |
| 30x62 | Trục 21 đến 50mm | 30 | 62 | 7, 8, 10, 12 | 16 | NBR, Viton FKM |
| 30x65 | Trục 21 đến 50mm | 30 | 65 | 8, 10, 12 | 17,5 | NBR, Viton FKM |
| 30x70 | Trục 21 đến 50mm | 30 | 70 | 10 | 20 | NBR, Viton FKM |
| 30x72 | Trục 21 đến 50mm | 30 | 72 | 8, 10, 12 | 21 | NBR, Viton FKM |
| 30x75 | Trục 21 đến 50mm | 30 | 75 | 10, 12 | 22,5 | NBR, Viton FKM |
| 32x42 | Trục 21 đến 50mm | 32 | 42 | 7, 8 | 5 | NBR, Viton FKM |
| 32x44 | Trục 21 đến 50mm | 32 | 44 | 8 | 6 | NBR, Viton FKM |
| 32x45 | Trục 21 đến 50mm | 32 | 45 | 7, 10 | 6,5 | NBR, Viton FKM |
| 32x47 | Trục 21 đến 50mm | 32 | 47 | 7, 8 | 7,5 | NBR, Viton FKM |
| 32x48 | Trục 21 đến 50mm | 32 | 48 | 7, 8, 10 | 8 | NBR, Viton FKM |
| 32x50 | Trục 21 đến 50mm | 32 | 50 | 7, 8, 10, 12 | 9 | NBR, Viton FKM |
| 32x52 | Trục 21 đến 50mm | 32 | 52 | 7, 8, 10, 12 | 10 | NBR, Viton FKM |
| 32x55 | Trục 21 đến 50mm | 32 | 55 | 7, 8 | 11,5 | NBR, Viton FKM |
| 32x62 | Trục 21 đến 50mm | 32 | 62 | 7, 8, 10, 12 | 15 | NBR, Viton FKM |
| 32x65 | Trục 21 đến 50mm | 32 | 65 | 10 | 16,5 | NBR, Viton FKM |
| 34x50 | Trục 21 đến 50mm | 34 | 50 | 7, 10 | 8 | NBR, Viton FKM |
| 34x52 | Trục 21 đến 50mm | 34 | 52 | 10 | 9 | NBR, Viton FKM |
| 34x54 | Trục 21 đến 50mm | 34 | 54 | 10 | 10 | NBR, Viton FKM |
| 35x45 | Trục 21 đến 50mm | 35 | 45 | 7, 8, 10 | 5 | NBR, Viton FKM |
| 35x47 | Trục 21 đến 50mm | 35 | 47 | 7, 8, 10 | 6 | NBR, Viton FKM |
| 35x48 | Trục 21 đến 50mm | 35 | 48 | 7, 10 | 6,5 | NBR, Viton FKM |
| 35x50 | Trục 21 đến 50mm | 35 | 50 | 7, 12 | 7,5 | NBR, Viton FKM |
| 35x52 | Trục 21 đến 50mm | 35 | 52 | 7, 8, 10, 12 | 8,5 | NBR, Viton FKM |
| 35x54 | Trục 21 đến 50mm | 35 | 54 | 8, 10 | 9,5 | NBR, Viton FKM |
| 35x55 | Trục 21 đến 50mm | 35 | 55 | 7, 8, 10, 11, 12 | 10 | NBR, Viton FKM |
| 35x56 | Trục 21 đến 50mm | 35 | 56 | 8, 10, 12 | 10,5 | NBR, Viton FKM |
| 35x58 | Trục 21 đến 50mm | 35 | 58 | 8, 10, 12 | 11,5 | NBR, Viton FKM |
| 35x60 | Trục 21 đến 50mm | 35 | 60 | 8, 10, 12 | 12,5 | NBR, Viton FKM |
| 35x62 | Trục 21 đến 50mm | 35 | 62 | 7, 8, 10 | 13,5 | NBR, Viton FKM |
| 35x65 | Trục 21 đến 50mm | 35 | 65 | 8, 10, 12 | 15 | NBR, Viton FKM |
| 35x68 | Trục 21 đến 50mm | 35 | 68 | 8, 9 | 16,5 | NBR, Viton FKM |
| 35x70 | Trục 21 đến 50mm | 35 | 70 | 10, 12 | 17,5 | NBR, Viton FKM |
| 35x72 | Trục 21 đến 50mm | 35 | 72 | 8, 10, 12 | 18,5 | NBR, Viton FKM |
| 35x75 | Trục 21 đến 50mm | 35 | 75 | 8, 10, 12 | 20 | NBR, Viton FKM |
| 35x80 | Trục 21 đến 50mm | 35 | 80 | 8, 10, 12 | 22,5 | NBR, Viton FKM |
| 38x50 | Trục 21 đến 50mm | 38 | 50 | 8, 10 | 6 | NBR, Viton FKM |
| 38x52 | Trục 21 đến 50mm | 38 | 52 | 7, 8, 10 | 7 | NBR, Viton FKM |
| 38x54 | Trục 21 đến 50mm | 38 | 54 | 10 | 8 | NBR, Viton FKM |
| 38x55 | Trục 21 đến 50mm | 38 | 55 | 7, 8, 10 | 8,5 | NBR, Viton FKM |
| 38x56 | Trục 21 đến 50mm | 38 | 56 | 7, 8, 10, 12 | 9 | NBR, Viton FKM |
| 38x58 | Trục 21 đến 50mm | 38 | 58 | 7, 8, 10, 12 | 10 | NBR, Viton FKM |
| 38x60 | Trục 21 đến 50mm | 38 | 60 | 10, 12 | 11 | NBR, Viton FKM |
| 38x62 | Trục 21 đến 50mm | 38 | 62 | 8, 10, 12 | 12 | NBR, Viton FKM |
| 38x65 | Trục 21 đến 50mm | 38 | 65 | 8, 12 | 13,5 | NBR, Viton FKM |
| 38x70 | Trục 21 đến 50mm | 38 | 70 | 12 | 16 | NBR, Viton FKM |
| 38x72 | Trục 21 đến 50mm | 38 | 72 | 8, 10, 12 | 17 | NBR, Viton FKM |
| 40x50 | Trục 21 đến 50mm | 40 | 50 | 7, 8, 10 | 5 | NBR, Viton FKM |
| 40x52 | Trục 21 đến 50mm | 40 | 52 | 7, 8 | 6 | NBR, Viton FKM |
| 40x55 | Trục 21 đến 50mm | 40 | 55 | 7, 8, 10 | 7,5 | NBR, Viton FKM |
| 40x56 | Trục 21 đến 50mm | 40 | 56 | 7, 8, 10, 12 | 8 | NBR, Viton FKM |
| 40x58 | Trục 21 đến 50mm | 40 | 58 | 8, 10, 12 | 9 | NBR, Viton FKM |
| 40x60 | Trục 21 đến 50mm | 40 | 60 | 5, 7, 8, 10, 12 | 10 | NBR, Viton FKM |
| 40x62 | Trục 21 đến 50mm | 40 | 62 | 7, 8, 9, 10, 12 | 11 | NBR, Viton FKM |
| 40x65 | Trục 21 đến 50mm | 40 | 65 | 8, 10, 12 | 12,5 | NBR, Viton FKM |
| 40x68 | Trục 21 đến 50mm | 40 | 68 | 8, 10, 12 | 14 | NBR, Viton FKM |
| 40x70 | Trục 21 đến 50mm | 40 | 70 | 8, 10, 12 | 15 | NBR, Viton FKM |
| 40x72 | Trục 21 đến 50mm | 40 | 72 | 8, 10, 12 | 16 | NBR, Viton FKM |
| 40x75 | Trục 21 đến 50mm | 40 | 75 | 8, 10, 12 | 17,5 | NBR, Viton FKM |
| 40x80 | Trục 21 đến 50mm | 40 | 80 | 7, 8, 10, 12 | 20 | NBR, Viton FKM |
| 40x85 | Trục 21 đến 50mm | 40 | 85 | 12 | 22,5 | NBR, Viton FKM |
| 40x90 | Trục 21 đến 50mm | 40 | 90 | 8, 10, 12 | 25 | NBR, Viton FKM |
| 42x52 | Trục 21 đến 50mm | 42 | 52 | 7, 8, 10 | 5 | NBR, Viton FKM |
| 42x55 | Trục 21 đến 50mm | 42 | 55 | 7, 8, 10 | 6,5 | NBR, Viton FKM |
| 42x56 | Trục 21 đến 50mm | 42 | 56 | 7, 8, 10 | 7 | NBR, Viton FKM |
| 42x58 | Trục 21 đến 50mm | 42 | 58 | 7, 10 | 8 | NBR, Viton FKM |
| 42x60 | Trục 21 đến 50mm | 42 | 60 | 8, 9, 10 | 9 | NBR, Viton FKM |
| 42x62 | Trục 21 đến 50mm | 42 | 62 | 7, 8, 10 | 10 | NBR, Viton FKM |
| 42x65 | Trục 21 đến 50mm | 42 | 65 | 8, 10, 12 | 11,5 | NBR, Viton FKM |
| 42x70 | Trục 21 đến 50mm | 42 | 70 | 8, 10, 12 | 14 | NBR, Viton FKM |
| 42x72 | Trục 21 đến 50mm | 42 | 72 | 8, 10, 12 | 15 | NBR, Viton FKM |
| 42x75 | Trục 21 đến 50mm | 42 | 75 | 10, 12 | 16,5 | NBR, Viton FKM |
| 44x62 | Trục 21 đến 50mm | 44 | 62 | 10, 12 | 9 | NBR, Viton FKM |
| 45x55 | Trục 21 đến 50mm | 45 | 55 | 7, 8, 10 | 5 | NBR, Viton FKM |
| 45x58 | Trục 21 đến 50mm | 45 | 58 | 8 | 6,5 | NBR, Viton FKM |
| 45x60 | Trục 21 đến 50mm | 45 | 60 | 8, 10, 12 | 7,5 | NBR, Viton FKM |
| 45x62 | Trục 21 đến 50mm | 45 | 62 | 7, 8, 9, 10, 12 | 8,5 | NBR, Viton FKM |
| 45x65 | Trục 21 đến 50mm | 45 | 65 | 10, 12 | 10 | NBR, Viton FKM |
| 45x68 | Trục 21 đến 50mm | 45 | 68 | 8, 10 | 11,5 | NBR, Viton FKM |
| 45x70 | Trục 21 đến 50mm | 45 | 70 | 5, 8, 10, 12 | 12,5 | NBR, Viton FKM |
| 45x72 | Trục 21 đến 50mm | 45 | 72 | 8, 10, 12 | 13,5 | NBR, Viton FKM |
| 45x75 | Trục 21 đến 50mm | 45 | 75 | 8, 10, 12 | 15 | NBR, Viton FKM |
| 45x78 | Trục 21 đến 50mm | 45 | 78 | 10, 12 | 16,5 | NBR, Viton FKM |
| 45x80 | Trục 21 đến 50mm | 45 | 80 | 8, 10, 12 | 17,5 | NBR, Viton FKM |
| 45x85 | Trục 21 đến 50mm | 45 | 85 | 8, 10, 12 | 20 | NBR, Viton FKM |
| 45x90 | Trục 21 đến 50mm | 45 | 90 | 8, 10, 12 | 22,5 | NBR, Viton FKM |
| 47x84 | Trục 21 đến 50mm | 47 | 84 | 0.5, 10 | 18,5 | NBR, Viton FKM |
| 48x60 | Trục 21 đến 50mm | 48 | 60 | 8, 10 | 6 | NBR, Viton FKM |
| 48x62 | Trục 21 đến 50mm | 48 | 62 | 8, 10, 12 | 7 | NBR, Viton FKM |
| 48x65 | Trục 21 đến 50mm | 48 | 65 | 7, 8, 9, 10 | 8,5 | NBR, Viton FKM |
| 48x70 | Trục 21 đến 50mm | 48 | 70 | 10, 12 | 11 | NBR, Viton FKM |
| 48x72 | Trục 21 đến 50mm | 48 | 72 | 8, 10, 12 | 12 | NBR, Viton FKM |
| 48x75 | Trục 21 đến 50mm | 48 | 75 | 10, 12 | 13,5 | NBR, Viton FKM |
| 48x76 | Trục 21 đến 50mm | 48 | 76 | 12 | 14 | NBR, Viton FKM |
| 50x60 | Trục 21 đến 50mm | 50 | 60 | 7, 8, 10 | 5 | NBR, Viton FKM |
| 50x62 | Trục 21 đến 50mm | 50 | 62 | 7, 8, 10, 12 | 6 | NBR, Viton FKM |
| 50x65 | Trục 21 đến 50mm | 50 | 65 | 8, 10, 12 | 7,5 | NBR, Viton FKM |
| 50x68 | Trục 21 đến 50mm | 50 | 68 | 8, 9, 10 | 9 | NBR, Viton FKM |
| 50x70 | Trục 21 đến 50mm | 50 | 70 | 7, 8, 10, 12 | 10 | NBR, Viton FKM |
| 50x72 | Trục 21 đến 50mm | 50 | 72 | 7, 8, 10, 12 | 11 | NBR, Viton FKM |
| 50x75 | Trục 21 đến 50mm | 50 | 75 | 8, 10, 12 | 12,5 | NBR, Viton FKM |
| 50x78 | Trục 21 đến 50mm | 50 | 78 | 12 | 14 | NBR, Viton FKM |
| 50x80 | Trục 21 đến 50mm | 50 | 80 | 7, 8, 10, 12 | 15 | NBR, Viton FKM |
| 50x82 | Trục 21 đến 50mm | 50 | 82 | 12 | 16 | NBR, Viton FKM |
| 50x85 | Trục 21 đến 50mm | 50 | 85 | 8, 10, 12 | 17,5 | NBR, Viton FKM |
| 50x90 | Trục 21 đến 50mm | 50 | 90 | 8, 10, 12 | 20 | NBR, Viton FKM |
| 50x95 | Trục 21 đến 50mm | 50 | 95 | 10, 12 | 22,5 | NBR, Viton FKM |
| 52x68 | Trục 51 đến 100mm | 52 | 68 | 7, 8, 10 | 8 | NBR, Viton FKM |
| 52x70 | Trục 51 đến 100mm | 52 | 70 | 10, 12 | 9 | NBR, Viton FKM |
| 52x72 | Trục 51 đến 100mm | 52 | 72 | 8, 10, 12 | 10 | NBR, Viton FKM |
| 52x75 | Trục 51 đến 100mm | 52 | 75 | 8, 10, 12 | 11,5 | NBR, Viton FKM |
| 52x80 | Trục 51 đến 100mm | 52 | 80 | 8, 10, 12 | 14 | NBR, Viton FKM |
| 52x85 | Trục 51 đến 100mm | 52 | 85 | 10 | 16,5 | NBR, Viton FKM |
| 55x65 | Trục 51 đến 100mm | 55 | 65 | 8, 10 | 5 | NBR, Viton FKM |
| 55x68 | Trục 51 đến 100mm | 55 | 68 | 8, 12 | 6,5 | NBR, Viton FKM |
| 55x70 | Trục 51 đến 100mm | 55 | 70 | 8, 10 | 7,5 | NBR, Viton FKM |
| 55x72 | Trục 51 đến 100mm | 55 | 72 | 8, 9, 10, 12 | 8,5 | NBR, Viton FKM |
| 55x75 | Trục 51 đến 100mm | 55 | 75 | 8, 10, 12 | 10 | NBR, Viton FKM |
| 55x78 | Trục 51 đến 100mm | 55 | 78 | 7, 8, 9, 10, 12 | 11,5 | NBR, Viton FKM |
| 55x80 | Trục 51 đến 100mm | 55 | 80 | 8, 10, 12 | 12,5 | NBR, Viton FKM |
| 55x85 | Trục 51 đến 100mm | 55 | 85 | 8, 10, 12 | 15 | NBR, Viton FKM |
| 55x90 | Trục 51 đến 100mm | 55 | 90 | 8, 10, 12 | 17,5 | NBR, Viton FKM |
| 55x100 | Trục 51 đến 100mm | 55 | 100 | 10, 12 | 22,5 | NBR, Viton FKM |
| 55x110 | Trục 51 đến 100mm | 55 | 110 | 12 | 27,5 | NBR, Viton FKM |
| 58x72 | Trục 51 đến 100mm | 58 | 72 | 8, 10, 12 | 7 | NBR, Viton FKM |
| 58x75 | Trục 51 đến 100mm | 58 | 75 | 8, 10, 12 | 8,5 | NBR, Viton FKM |
| 58x80 | Trục 51 đến 100mm | 58 | 80 | 8, 10, 12 | 11 | NBR, Viton FKM |
| 60x70 | Trục 51 đến 100mm | 60 | 70 | 8, 10, 12 | 5 | NBR, Viton FKM |
| 60x72 | Trục 51 đến 100mm | 60 | 72 | 7, 8, 12 | 6 | NBR, Viton FKM |
| 60x75 | Trục 51 đến 100mm | 60 | 75 | 8, 10, 12 | 7,5 | NBR, Viton FKM |
| 60x80 | Trục 51 đến 100mm | 60 | 80 | 8, 10, 12 | 10 | NBR, Viton FKM |
| 60x82 | Trục 51 đến 100mm | 60 | 82 | 12 | 11 | NBR, Viton FKM |
| 60x85 | Trục 51 đến 100mm | 60 | 85 | 8, 10, 12 | 12,5 | NBR, Viton FKM |
| 60x90 | Trục 51 đến 100mm | 60 | 90 | 8, 10, 12 | 15 | NBR, Viton FKM |
| 60x95 | Trục 51 đến 100mm | 60 | 95 | 8, 10, 12 | 17,5 | NBR, Viton FKM |
| 60x100 | Trục 51 đến 100mm | 60 | 100 | 10, 12 | 20 | NBR, Viton FKM |
| 60x110 | Trục 51 đến 100mm | 60 | 110 | 10, 12 | 25 | NBR, Viton FKM |
| 60x120 | Trục 51 đến 100mm | 60 | 120 | 12 | 30 | NBR, Viton FKM |
| 62x80 | Trục 51 đến 100mm | 62 | 80 | 10, 12 | 9 | NBR, Viton FKM |
| 62x85 | Trục 51 đến 100mm | 62 | 85 | 8, 10, 12 | 11,5 | NBR, Viton FKM |
| 62x90 | Trục 51 đến 100mm | 62 | 90 | 10, 12 | 14 | NBR, Viton FKM |
| 62x93 | Trục 51 đến 100mm | 62 | 93 | 12 | 15,5 | NBR, Viton FKM |
| 63x85 | Trục 51 đến 100mm | 63 | 85 | 10 | 11 | NBR, Viton FKM |
| 65x75 | Trục 51 đến 100mm | 65 | 75 | 8, 10, 12 | 5 | NBR, Viton FKM |
| 65x80 | Trục 51 đến 100mm | 65 | 80 | 8, 10, 12 | 7,5 | NBR, Viton FKM |
| 65x85 | Trục 51 đến 100mm | 65 | 85 | 8, 10, 12, 14 | 10 | NBR, Viton FKM |
| 65x90 | Trục 51 đến 100mm | 65 | 90 | 7, 8, 10, 12, 13 | 12,5 | NBR, Viton FKM |
| 65x95 | Trục 51 đến 100mm | 65 | 95 | 10, 12 | 15 | NBR, Viton FKM |
| 65x100 | Trục 51 đến 100mm | 65 | 100 | 10, 12 | 17,5 | NBR, Viton FKM |
| 65x105 | Trục 51 đến 100mm | 65 | 105 | 10, 12 | 20 | NBR, Viton FKM |
| 65x110 | Trục 51 đến 100mm | 65 | 110 | 12 | 22,5 | NBR, Viton FKM |
| 65x115 | Trục 51 đến 100mm | 65 | 115 | 12 | 25 | NBR, Viton FKM |
| 65x120 | Trục 51 đến 100mm | 65 | 120 | 12 | 27,5 | NBR, Viton FKM |
| 68x90 | Trục 51 đến 100mm | 68 | 90 | 8, 10, 12 | 11 | NBR, Viton FKM |
| 70x85 | Trục 51 đến 100mm | 70 | 85 | 8, 10, 12 | 7,5 | NBR, Viton FKM |
| 70x88 | Trục 51 đến 100mm | 70 | 88 | 12 | 9 | NBR, Viton FKM |
| 70x89 | Trục 51 đến 100mm | 70 | 89 | 12 | 9,5 | NBR, Viton FKM |
| 70x90 | Trục 51 đến 100mm | 70 | 90 | 7, 8, 10, 12 | 10 | NBR, Viton FKM |
| 70x95 | Trục 51 đến 100mm | 70 | 95 | 8, 10, 12 | 12,5 | NBR, Viton FKM |
| 70x100 | Trục 51 đến 100mm | 70 | 100 | 8, 10, 12, 13 | 15 | NBR, Viton FKM |
| 70x105 | Trục 51 đến 100mm | 70 | 105 | 12, 13 | 17,5 | NBR, Viton FKM |
| 70x110 | Trục 51 đến 100mm | 70 | 110 | 8, 10, 12, 13 | 20 | NBR, Viton FKM |
| 70x115 | Trục 51 đến 100mm | 70 | 115 | 12, 13 | 22,5 | NBR, Viton FKM |
| 70x120 | Trục 51 đến 100mm | 70 | 120 | 12 | 25 | NBR, Viton FKM |
| 70x125 | Trục 51 đến 100mm | 70 | 125 | 12 | 27,5 | NBR, Viton FKM |
| 70x130 | Trục 51 đến 100mm | 70 | 130 | 12 | 30 | NBR, Viton FKM |
| 70x140 | Trục 51 đến 100mm | 70 | 140 | 12 | 35 | NBR, Viton FKM |
| 72x95 | Trục 51 đến 100mm | 72 | 95 | 12 | 11,5 | NBR, Viton FKM |
| 72x100 | Trục 51 đến 100mm | 72 | 100 | 12 | 14 | NBR, Viton FKM |
| 75x90 | Trục 51 đến 100mm | 75 | 90 | 8, 10, 12 | 7,5 | NBR, Viton FKM |
| 75x95 | Trục 51 đến 100mm | 75 | 95 | 7, 8, 10, 12 | 10 | NBR, Viton FKM |
| 75x100 | Trục 51 đến 100mm | 75 | 100 | 8, 10, 12, 13 | 12,5 | NBR, Viton FKM |
| 75x105 | Trục 51 đến 100mm | 75 | 105 | 10, 12 | 15 | NBR, Viton FKM |
| 75x110 | Trục 51 đến 100mm | 75 | 110 | 10, 12 | 17,5 | NBR, Viton FKM |
| 75x115 | Trục 51 đến 100mm | 75 | 115 | 12 | 20 | NBR, Viton FKM |
| 75x130 | Trục 51 đến 100mm | 75 | 130 | 12 | 27,5 | NBR, Viton FKM |
| 78x100 | Trục 51 đến 100mm | 78 | 100 | 10, 13 | 11 | NBR, Viton FKM |
| 80x95 | Trục 51 đến 100mm | 80 | 95 | 8, 10, 12 | 7,5 | NBR, Viton FKM |
| 80x100 | Trục 51 đến 100mm | 80 | 100 | 8, 10, 12 | 10 | NBR, Viton FKM |
| 80x105 | Trục 51 đến 100mm | 80 | 105 | 10, 12, 13 | 12,5 | NBR, Viton FKM |
| 80x110 | Trục 51 đến 100mm | 80 | 110 | 10, 12, 13 | 15 | NBR, Viton FKM |
| 80x115 | Trục 51 đến 100mm | 80 | 115 | 12 | 17,5 | NBR, Viton FKM |
| 80x120 | Trục 51 đến 100mm | 80 | 120 | 10, 12 | 20 | NBR, Viton FKM |
| 80x125 | Trục 51 đến 100mm | 80 | 125 | 10, 12 | 22,5 | NBR, Viton FKM |
| 80x130 | Trục 51 đến 100mm | 80 | 130 | 12 | 25 | NBR, Viton FKM |
| 80x140 | Trục 51 đến 100mm | 80 | 140 | 12, 13 | 30 | NBR, Viton FKM |
| 80x160 | Trục 51 đến 100mm | 80 | 160 | 13 | 40 | NBR, Viton FKM |
| 85x100 | Trục 51 đến 100mm | 85 | 100 | 9, 10, 12 | 7,5 | NBR, Viton FKM |
| 85x105 | Trục 51 đến 100mm | 85 | 105 | 8, 10, 12, 13 | 10 | NBR, Viton FKM |
| 85x110 | Trục 51 đến 100mm | 85 | 110 | 10, 12 | 12,5 | NBR, Viton FKM |
| 85x115 | Trục 51 đến 100mm | 85 | 115 | 12 | 15 | NBR, Viton FKM |
| 85x120 | Trục 51 đến 100mm | 85 | 120 | 12 | 17,5 | NBR, Viton FKM |
| 85x125 | Trục 51 đến 100mm | 85 | 125 | 12 | 20 | NBR, Viton FKM |
| 85x130 | Trục 51 đến 100mm | 85 | 130 | 12 | 22,5 | NBR, Viton FKM |
| 85x140 | Trục 51 đến 100mm | 85 | 140 | 12 | 27,5 | NBR, Viton FKM |
| 90x105 | Trục 51 đến 100mm | 90 | 105 | 12 | 7,5 | NBR, Viton FKM |
| 90x110 | Trục 51 đến 100mm | 90 | 110 | 8, 10, 12 | 10 | NBR, Viton FKM |
| 90x115 | Trục 51 đến 100mm | 90 | 115 | 10, 12 | 12,5 | NBR, Viton FKM |
| 90x120 | Trục 51 đến 100mm | 90 | 120 | 10, 12, 13 | 15 | NBR, Viton FKM |
| 90x125 | Trục 51 đến 100mm | 90 | 125 | 12 | 17,5 | NBR, Viton FKM |
| 90x130 | Trục 51 đến 100mm | 90 | 130 | 12 | 20 | NBR, Viton FKM |
| 90x140 | Trục 51 đến 100mm | 90 | 140 | 12 | 25 | NBR, Viton FKM |
| 90x150 | Trục 51 đến 100mm | 90 | 150 | 12 | 30 | NBR, Viton FKM |
| 95x110 | Trục 51 đến 100mm | 95 | 110 | 10, 12 | 7,5 | NBR, Viton FKM |
| 95x115 | Trục 51 đến 100mm | 95 | 115 | 10, 12 | 10 | NBR, Viton FKM |
| 95x120 | Trục 51 đến 100mm | 95 | 120 | 10, 12 | 12,5 | NBR, Viton FKM |
| 95x125 | Trục 51 đến 100mm | 95 | 125 | 12 | 15 | NBR, Viton FKM |
| 95x130 | Trục 51 đến 100mm | 95 | 130 | 12 | 17,5 | NBR, Viton FKM |
| 95x135 | Trục 51 đến 100mm | 95 | 135 | 12, 13 | 20 | NBR, Viton FKM |
| 95x140 | Trục 51 đến 100mm | 95 | 140 | 12 | 22,5 | NBR, Viton FKM |
| 95x145 | Trục 51 đến 100mm | 95 | 145 | 10, 12, 13 | 25 | NBR, Viton FKM |
| 95x150 | Trục 51 đến 100mm | 95 | 150 | 12 | 27,5 | NBR, Viton FKM |
| 95x170 | Trục 51 đến 100mm | 95 | 170 | 10, 13 | 37,5 | NBR, Viton FKM |
| 98x120 | Trục 51 đến 100mm | 98 | 120 | 12, 13 | 11 | NBR, Viton FKM |
| 100x120 | Trục 51 đến 100mm | 100 | 120 | 8, 10, 12 | 10 | NBR, Viton FKM |
| 100x125 | Trục 51 đến 100mm | 100 | 125 | 10, 12, 13 | 12,5 | NBR, Viton FKM |
| 100x130 | Trục 51 đến 100mm | 100 | 130 | 10, 12, 13, 14 | 15 | NBR, Viton FKM |
| 100x135 | Trục 51 đến 100mm | 100 | 135 | 12, 13 | 17,5 | NBR, Viton FKM |
| 100x140 | Trục 51 đến 100mm | 100 | 140 | 12, 14 | 20 | NBR, Viton FKM |
| 100x150 | Trục 51 đến 100mm | 100 | 150 | 12, 13 | 25 | NBR, Viton FKM |
| 100x160 | Trục 51 đến 100mm | 100 | 160 | 12 | 30 | NBR, Viton FKM |
| 105x125 | Trục 101 đến 560mm | 105 | 125 | 12 | 10 | NBR, Viton FKM |
| 105x130 | Trục 101 đến 560mm | 105 | 130 | 10, 12, 13, 14 | 12,5 | NBR, Viton FKM |
| 105x135 | Trục 101 đến 560mm | 105 | 135 | 12, 14 | 15 | NBR, Viton FKM |
| 105x140 | Trục 101 đến 560mm | 105 | 140 | 12, 14 | 17,5 | NBR, Viton FKM |
| 105x145 | Trục 101 đến 560mm | 105 | 145 | 12, 14 | 20 | NBR, Viton FKM |
| 110x125 | Trục 101 đến 560mm | 110 | 125 | 12 | 7,5 | NBR, Viton FKM |
| 110x130 | Trục 101 đến 560mm | 110 | 130 | 10, 12, 13, 14 | 10 | NBR, Viton FKM |
| 110x135 | Trục 101 đến 560mm | 110 | 135 | 12 | 12,5 | NBR, Viton FKM |
| 110x140 | Trục 101 đến 560mm | 110 | 140 | 12, 13, 14 | 15 | NBR, Viton FKM |
| 110x145 | Trục 101 đến 560mm | 110 | 145 | 12, 14 | 17,5 | NBR, Viton FKM |
| 110x150 | Trục 101 đến 560mm | 110 | 150 | 12, 13, 14 | 20 | NBR, Viton FKM |
| 110x160 | Trục 101 đến 560mm | 110 | 160 | 12, 14 | 25 | NBR, Viton FKM |
| 115x135 | Trục 101 đến 560mm | 115 | 135 | 12 | 10 | NBR, Viton FKM |
| 115x145 | Trục 101 đến 560mm | 115 | 145 | 12, 14 | 15 | NBR, Viton FKM |
| 115x150 | Trục 101 đến 560mm | 115 | 150 | 12, 13, 14 | 17,5 | NBR, Viton FKM |
| 115x160 | Trục 101 đến 560mm | 115 | 160 | 12, 15 | 22,5 | NBR, Viton FKM |
| 120x140 | Trục 101 đến 560mm | 120 | 140 | 10, 12 | 10 | NBR, Viton FKM |
| 120x145 | Trục 101 đến 560mm | 120 | 145 | 12, 14, 15 | 12,5 | NBR, Viton FKM |
| 120x150 | Trục 101 đến 560mm | 120 | 150 | 12, 14, 15 | 15 | NBR, Viton FKM |
| 120x155 | Trục 101 đến 560mm | 120 | 155 | 12, 14 | 17,5 | NBR, Viton FKM |
| 120x160 | Trục 101 đến 560mm | 120 | 160 | 12, 14, 15 | 20 | NBR, Viton FKM |
| 120x170 | Trục 101 đến 560mm | 120 | 170 | 12, 14 | 25 | NBR, Viton FKM |
| 120x180 | Trục 101 đến 560mm | 120 | 180 | 12, 15 | 30 | NBR, Viton FKM |
| 123x280 | Trục 101 đến 560mm | 123 | 280 | 15 | 78,5 | NBR, Viton FKM |
| 125x150 | Trục 101 đến 560mm | 125 | 150 | 12, 13, 14, 15 | 12,5 | NBR, Viton FKM |
| 125x155 | Trục 101 đến 560mm | 125 | 155 | 12, 14 | 15 | NBR, Viton FKM |
| 125x160 | Trục 101 đến 560mm | 125 | 160 | 12, 15 | 17,5 | NBR, Viton FKM |
| 125x200 | Trục 101 đến 560mm | 125 | 200 | 15 | 37,5 | NBR, Viton FKM |
| 130x150 | Trục 101 đến 560mm | 130 | 150 | 0.5, 10, 12, 14, 16 | 10 | NBR, Viton FKM |
| 130x155 | Trục 101 đến 560mm | 130 | 155 | 10, 12, 14, 16 | 12,5 | NBR, Viton FKM |
| 130x160 | Trục 101 đến 560mm | 130 | 160 | 12, 13, 14, 15, 16 | 15 | NBR, Viton FKM |
| 130x165 | Trục 101 đến 560mm | 130 | 165 | 12, 14, 15 | 17,5 | NBR, Viton FKM |
| 130x170 | Trục 101 đến 560mm | 130 | 170 | 12, 14, 15 | 20 | NBR, Viton FKM |
| 130x180 | Trục 101 đến 560mm | 130 | 180 | 15 | 25 | NBR, Viton FKM |
| 135x160 | Trục 101 đến 560mm | 135 | 160 | 12, 14, 15 | 12,5 | NBR, Viton FKM |
| 135x165 | Trục 101 đến 560mm | 135 | 165 | 12, 15 | 15 | NBR, Viton FKM |
| 135x170 | Trục 101 đến 560mm | 135 | 170 | 15 | 17,5 | NBR, Viton FKM |
| 135x180 | Trục 101 đến 560mm | 135 | 180 | 15 | 22,5 | NBR, Viton FKM |
| 140x160 | Trục 101 đến 560mm | 140 | 160 | 10, 14, 15 | 10 | NBR, Viton FKM |
| 140x165 | Trục 101 đến 560mm | 140 | 165 | 12, 15 | 12,5 | NBR, Viton FKM |
| 140x170 | Trục 101 đến 560mm | 140 | 170 | 12, 14, 15, 16 | 15 | NBR, Viton FKM |
| 140x175 | Trục 101 đến 560mm | 140 | 175 | 15 | 17,5 | NBR, Viton FKM |
| 140x180 | Trục 101 đến 560mm | 140 | 180 | 12, 15, 16 | 20 | NBR, Viton FKM |
| 145x170 | Trục 101 đến 560mm | 145 | 170 | 8, 12, 15 | 12,5 | NBR, Viton FKM |
| 145x175 | Trục 101 đến 560mm | 145 | 175 | 14, 15, 16 | 15 | NBR, Viton FKM |
| 145x180 | Trục 101 đến 560mm | 145 | 180 | 12 | 17,5 | NBR, Viton FKM |
| 150x170 | Trục 101 đến 560mm | 150 | 170 | 12, 15 | 10 | NBR, Viton FKM |
| 150x175 | Trục 101 đến 560mm | 150 | 175 | 13, 15 | 12,5 | NBR, Viton FKM |
| 150x180 | Trục 101 đến 560mm | 150 | 180 | 10, 12, 13, 14, 15, 16 | 15 | NBR, Viton FKM |
| 150x185 | Trục 101 đến 560mm | 150 | 185 | 15 | 17,5 | NBR, Viton FKM |
| 150x190 | Trục 101 đến 560mm | 150 | 190 | 15 | 20 | NBR, Viton FKM |
| 150x200 | Trục 101 đến 560mm | 150 | 200 | 15 | 25 | NBR, Viton FKM |
| 155x175 | Trục 101 đến 560mm | 155 | 175 | 15 | 10 | NBR, Viton FKM |
| 155x180 | Trục 101 đến 560mm | 155 | 180 | 12, 13, 15 | 12,5 | NBR, Viton FKM |
| 155x185 | Trục 101 đến 560mm | 155 | 185 | 15 | 15 | NBR, Viton FKM |
| 155x190 | Trục 101 đến 560mm | 155 | 190 | 15 | 17,5 | NBR, Viton FKM |
| 155x200 | Trục 101 đến 560mm | 155 | 200 | 15 | 22,5 | NBR, Viton FKM |
| 160x180 | Trục 101 đến 560mm | 160 | 180 | 13, 15 | 10 | NBR, Viton FKM |
| 160x185 | Trục 101 đến 560mm | 160 | 185 | 10, 15 | 12,5 | NBR, Viton FKM |
| 160x190 | Trục 101 đến 560mm | 160 | 190 | 13, 15, 16 | 15 | NBR, Viton FKM |
| 160x195 | Trục 101 đến 560mm | 160 | 195 | 15 | 17,5 | NBR, Viton FKM |
| 160x200 | Trục 101 đến 560mm | 160 | 200 | 12, 15, 16 | 20 | NBR, Viton FKM |
| 165x190 | Trục 101 đến 560mm | 165 | 190 | 13, 15 | 12,5 | NBR, Viton FKM |
| 165x200 | Trục 101 đến 560mm | 165 | 200 | 15 | 17,5 | NBR, Viton FKM |
| 170x200 | Trục 101 đến 560mm | 170 | 200 | 12, 13, 15, 16 | 15 | NBR, Viton FKM |
| 170x210 | Trục 101 đến 560mm | 170 | 210 | 15 | 20 | NBR, Viton FKM |
| 170x220 | Trục 101 đến 560mm | 170 | 220 | 15 | 25 | NBR, Viton FKM |
| 175x200 | Trục 101 đến 560mm | 175 | 200 | 15 | 12,5 | NBR, Viton FKM |
| 175x210 | Trục 101 đến 560mm | 175 | 210 | 15 | 17,5 | NBR, Viton FKM |
| 175x220 | Trục 101 đến 560mm | 175 | 220 | 15, 18 | 22,5 | NBR, Viton FKM |
| 180x200 | Trục 101 đến 560mm | 180 | 200 | 12 | 10 | NBR, Viton FKM |
| 180x210 | Trục 101 đến 560mm | 180 | 210 | 13, 15 | 15 | NBR, Viton FKM |
| 180x215 | Trục 101 đến 560mm | 180 | 215 | 15, 18 | 17,5 | NBR, Viton FKM |
| 180x220 | Trục 101 đến 560mm | 180 | 220 | 15, 16, 18 | 20 | NBR, Viton FKM |
| 180x230 | Trục 101 đến 560mm | 180 | 230 | 15, 18 | 25 | NBR, Viton FKM |
| 185x210 | Trục 101 đến 560mm | 185 | 210 | 13, 15 | 12,5 | NBR, Viton FKM |
| 185x215 | Trục 101 đến 560mm | 185 | 215 | 15 | 15 | NBR, Viton FKM |
| 185x220 | Trục 101 đến 560mm | 185 | 220 | 15 | 17,5 | NBR, Viton FKM |
| 185x230 | Trục 101 đến 560mm | 185 | 230 | 15 | 22,5 | NBR, Viton FKM |
| 190x220 | Trục 101 đến 560mm | 190 | 220 | 15, 16 | 15 | NBR, Viton FKM |
| 190x225 | Trục 101 đến 560mm | 190 | 225 | 16, 18 | 17,5 | NBR, Viton FKM |
| 190x230 | Trục 101 đến 560mm | 190 | 230 | 15, 16 | 20 | NBR, Viton FKM |
| 190x235 | Trục 101 đến 560mm | 190 | 235 | 15 | 22,5 | NBR, Viton FKM |
| 190x240 | Trục 101 đến 560mm | 190 | 240 | 18, 20 | 25 | NBR, Viton FKM |
| 195x230 | Trục 101 đến 560mm | 195 | 230 | 15, 16 | 17,5 | NBR, Viton FKM |
| 195x235 | Trục 101 đến 560mm | 195 | 235 | 16 | 20 | NBR, Viton FKM |
| 200x230 | Trục 101 đến 560mm | 200 | 230 | 15, 18 | 15 | NBR, Viton FKM |
| 200x235 | Trục 101 đến 560mm | 200 | 235 | 18 | 17,5 | NBR, Viton FKM |
| 200x240 | Trục 101 đến 560mm | 200 | 240 | 15, 18 | 20 | NBR, Viton FKM |
| 200x250 | Trục 101 đến 560mm | 200 | 250 | 15, 18 | 25 | NBR, Viton FKM |
| 200x260 | Trục 101 đến 560mm | 200 | 260 | 15 | 30 | NBR, Viton FKM |
| 205x230 | Trục 101 đến 560mm | 205 | 230 | 15, 16 | 12,5 | NBR, Viton FKM |
| 205x235 | Trục 101 đến 560mm | 205 | 235 | 15 | 15 | NBR, Viton FKM |
| 205x240 | Trục 101 đến 560mm | 205 | 240 | 15 | 17,5 | NBR, Viton FKM |
| 210x240 | Trục 101 đến 560mm | 210 | 240 | 15 | 15 | NBR, Viton FKM |
| 210x250 | Trục 101 đến 560mm | 210 | 250 | 15, 16, 18 | 20 | NBR, Viton FKM |
| 210x260 | Trục 101 đến 560mm | 210 | 260 | 15 | 25 | NBR, Viton FKM |
| 215x240 | Trục 101 đến 560mm | 215 | 240 | 15 | 12,5 | NBR, Viton FKM |
| 215x245 | Trục 101 đến 560mm | 215 | 245 | 15 | 15 | NBR, Viton FKM |
| 215x250 | Trục 101 đến 560mm | 215 | 250 | 15 | 17,5 | NBR, Viton FKM |
| 215x260 | Trục 101 đến 560mm | 215 | 260 | 15 | 22,5 | NBR, Viton FKM |
| 220x250 | Trục 101 đến 560mm | 220 | 250 | 12, 15, 16 | 15 | NBR, Viton FKM |
| 220x255 | Trục 101 đến 560mm | 220 | 255 | 16 | 17,5 | NBR, Viton FKM |
| 220x260 | Trục 101 đến 560mm | 220 | 260 | 15, 16, 18 | 20 | NBR, Viton FKM |
| 220x270 | Trục 101 đến 560mm | 220 | 270 | 15 | 25 | NBR, Viton FKM |
| 220x280 | Trục 101 đến 560mm | 220 | 280 | 15 | 30 | NBR, Viton FKM |
| 230x260 | Trục 101 đến 560mm | 230 | 260 | 15, 18 | 15 | NBR, Viton FKM |
| 230x270 | Trục 101 đến 560mm | 230 | 270 | 15 | 20 | NBR, Viton FKM |
| 235x265 | Trục 101 đến 560mm | 235 | 265 | 16 | 15 | NBR, Viton FKM |
| 235x270 | Trục 101 đến 560mm | 235 | 270 | 15 | 17,5 | NBR, Viton FKM |
| 240x270 | Trục 101 đến 560mm | 240 | 270 | 15, 18 | 15 | NBR, Viton FKM |
| 240x275 | Trục 101 đến 560mm | 240 | 275 | 16, 18 | 17,5 | NBR, Viton FKM |
| 240x280 | Trục 101 đến 560mm | 240 | 280 | 15, 18 | 20 | NBR, Viton FKM |
| 245x280 | Trục 101 đến 560mm | 245 | 280 | 15 | 17,5 | NBR, Viton FKM |
| 250x290 | Trục 101 đến 560mm | 250 | 290 | 15 | 20 | NBR, Viton FKM |
| 260x300 | Trục 101 đến 560mm | 260 | 300 | 15, 18, 20 | 20 | NBR, Viton FKM |
| 265x300 | Trục 101 đến 560mm | 265 | 300 | 15 | 17,5 | NBR, Viton FKM |
| 270x300 | Trục 101 đến 560mm | 270 | 300 | 15 | 15 | NBR, Viton FKM |
| 270x310 | Trục 101 đến 560mm | 270 | 310 | 16, 18, 20 | 20 | NBR, Viton FKM |
| 270x320 | Trục 101 đến 560mm | 270 | 320 | 18 | 25 | NBR, Viton FKM |
| 280x320 | Trục 101 đến 560mm | 280 | 320 | 15, 18, 20 | 20 | NBR, Viton FKM |
| 290x330 | Trục 101 đến 560mm | 290 | 330 | 18, 20 | 20 | NBR, Viton FKM |
| 300x340 | Trục 101 đến 560mm | 300 | 340 | 15, 18, 20 | 20 | NBR, Viton FKM |
| 310x350 | Trục 101 đến 560mm | 310 | 350 | 20 | 20 | NBR, Viton FKM |
| 320x360 | Trục 101 đến 560mm | 320 | 360 | 18, 20 | 20 | NBR, Viton FKM |
| 330x370 | Trục 101 đến 560mm | 330 | 370 | 20 | 20 | NBR, Viton FKM |
| 340x380 | Trục 101 đến 560mm | 340 | 380 | 20 | 20 | NBR, Viton FKM |
| 350x390 | Trục 101 đến 560mm | 350 | 390 | 20 | 20 | NBR, Viton FKM |
| 360x400 | Trục 101 đến 560mm | 360 | 400 | 20 | 20 | NBR, Viton FKM |
| 370x410 | Trục 101 đến 560mm | 370 | 410 | 20 | 20 | NBR, Viton FKM |
| 380x420 | Trục 101 đến 560mm | 380 | 420 | 18, 20 | 20 | NBR, Viton FKM |
| 390x430 | Trục 101 đến 560mm | 390 | 430 | 20 | 20 | NBR, Viton FKM |
| 410x450 | Trục 101 đến 560mm | 410 | 450 | 20 | 20 | NBR, Viton FKM |
| 420x460 | Trục 101 đến 560mm | 420 | 460 | 20 | 20 | NBR, Viton FKM |
| 430x470 | Trục 101 đến 560mm | 430 | 470 | 20 | 20 | NBR, Viton FKM |
| 440x480 | Trục 101 đến 560mm | 440 | 480 | 20 | 20 | NBR, Viton FKM |
| 450x490 | Trục 101 đến 560mm | 450 | 490 | 20 | 20 | NBR, Viton FKM |
| 460x500 | Trục 101 đến 560mm | 460 | 500 | 20 | 20 | NBR, Viton FKM |
| 480x520 | Trục 101 đến 560mm | 480 | 520 | 20 | 20 | NBR, Viton FKM |
| 490x540 | Trục 101 đến 560mm | 490 | 540 | 25 | 25 | NBR, Viton FKM |
| 560x610 | Trục 101 đến 560mm | 560 | 610 | 25 | 25 | NBR, Viton FKM |
Bảng giá phớt TC
Giá tham khảo từ 8.000 đến 350.000 đ/cái tuỳ cỡ trục và vật liệu.
Giá phớt TC tính theo chiếc, thay đổi theo cỡ và vật liệu NBR hay Viton FKM, chưa gồm VAT 8%. Đơn lớn gần mức thấp. Gửi ba số d x D x b hoặc ảnh phớt cũ qua Zalo kho Hà Nội 0325 655 700 hoặc TP HCM 0965 148 600 để báo giá đúng cỡ.
Đặt phớt TC theo mẫu ngoài bảng cỡ
Cỡ không có trong bảng được ép khuôn theo mẫu hoặc bản vẽ trong 10 đến 15 ngày. Hồ sơ cần gồm phớt hỏng hoặc bản vẽ đủ d x D x b, vật liệu, môi chất, nhiệt độ và tốc độ trục.
So sánh phớt TC NBR với phớt TC Viton theo nhiệt độ và môi chất
Hai bản dùng chung kích thước nên đổi vật liệu không phải đổi cỡ lỗ. NBR làm việc đến +100°C. Khi dầu nóng trên 100°C, đến +200°C, chọn phớt Viton FKM.
Câu hỏi thường gặp về phớt TC
Phớt TC chịu được bao nhiêu độ?
Bản NBR chịu từ −30°C đến +100°C, bản Viton FKM từ −20°C đến +200°C.
Phớt TC chịu áp được không?
Chỉ chịu áp rất thấp, tối đa 0,05 MPa. Mạch có áp cao hơn dùng phớt chịu áp của NOK như TCV 0,3 MPa, TCN 0,98 MPa, TCZ 2,0 MPa.
Lắp phớt TC môi nào quay về phía dầu?
Môi chính có lò xo quay về phía dầu, môi chắn bụi quay ra ngoài. Quy trình lắp đầy đủ nằm trong bài cách lắp phớt chặn dầu.
Phớt TC khác phớt SC ở điểm nào?
TC có hai môi gồm môi chắn bụi, SC chỉ có một môi. Cả hai đều bọc cao su ngoài vỏ.
