Phớt teflon PTFE vỏ inox chắn dầu cho trục tốc độ cao, hoá chất, chạy khô

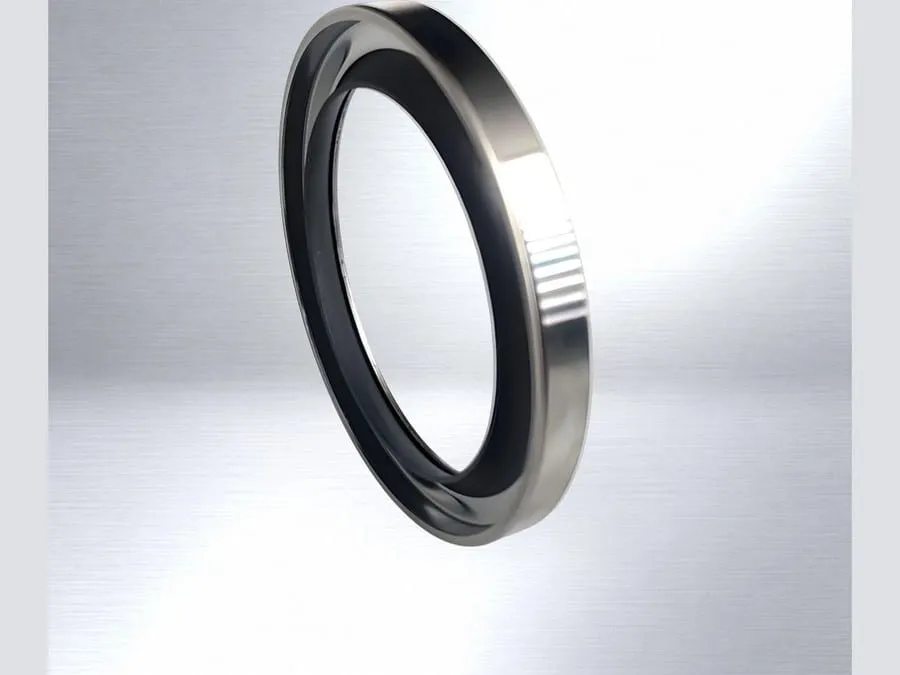

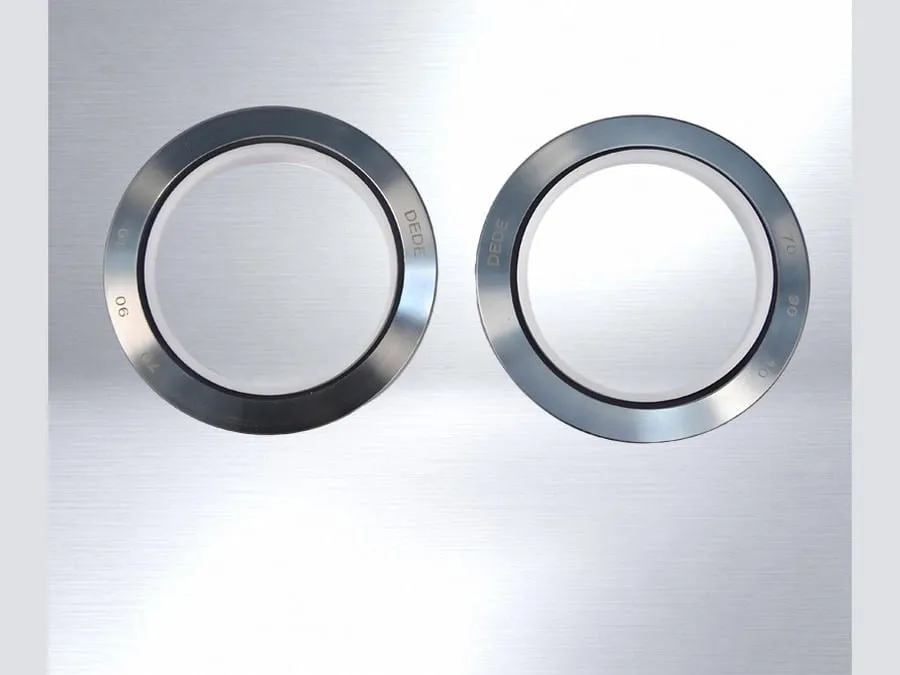

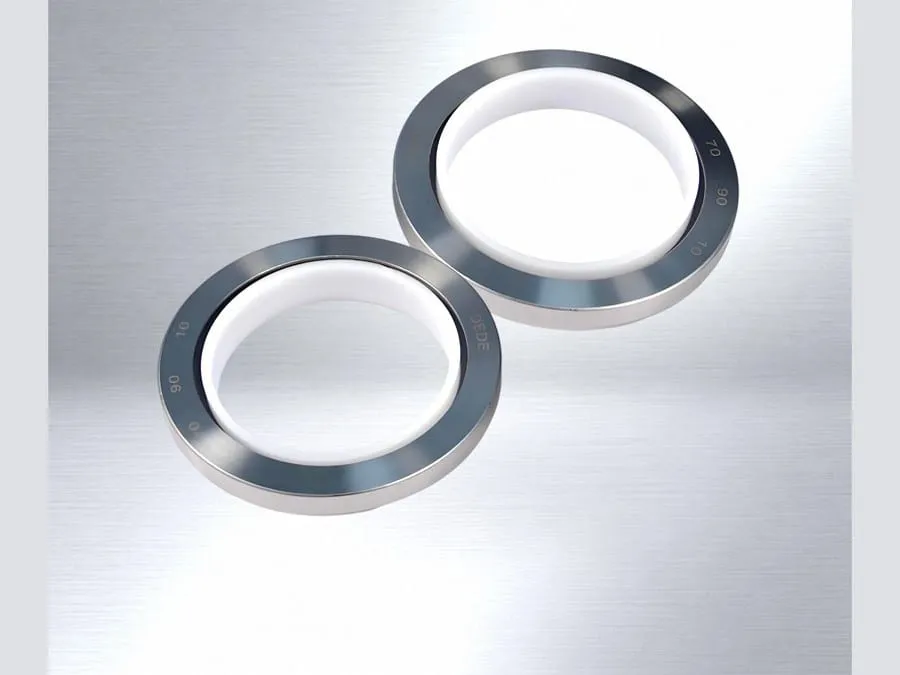

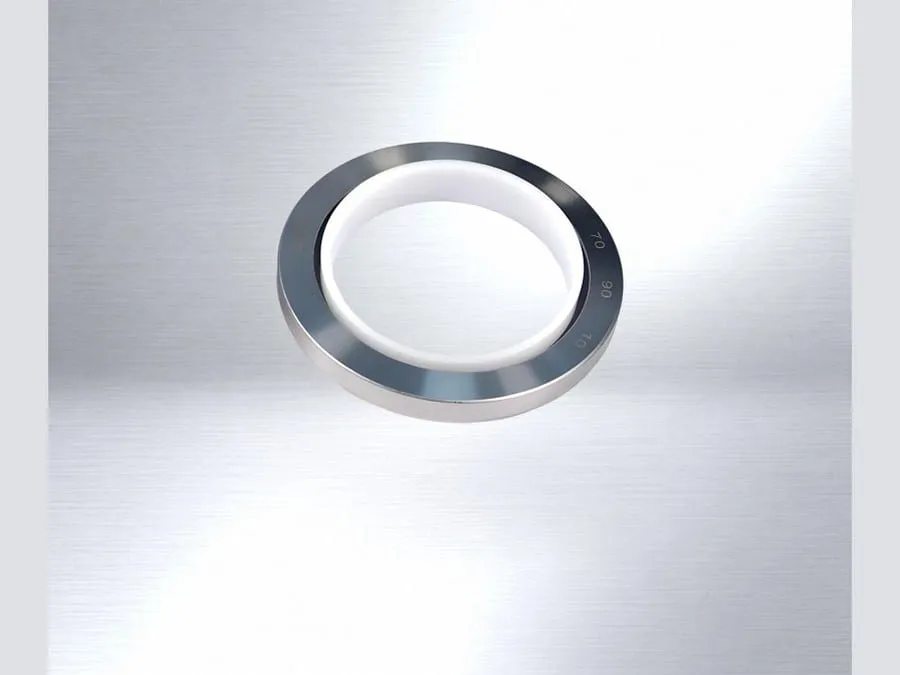

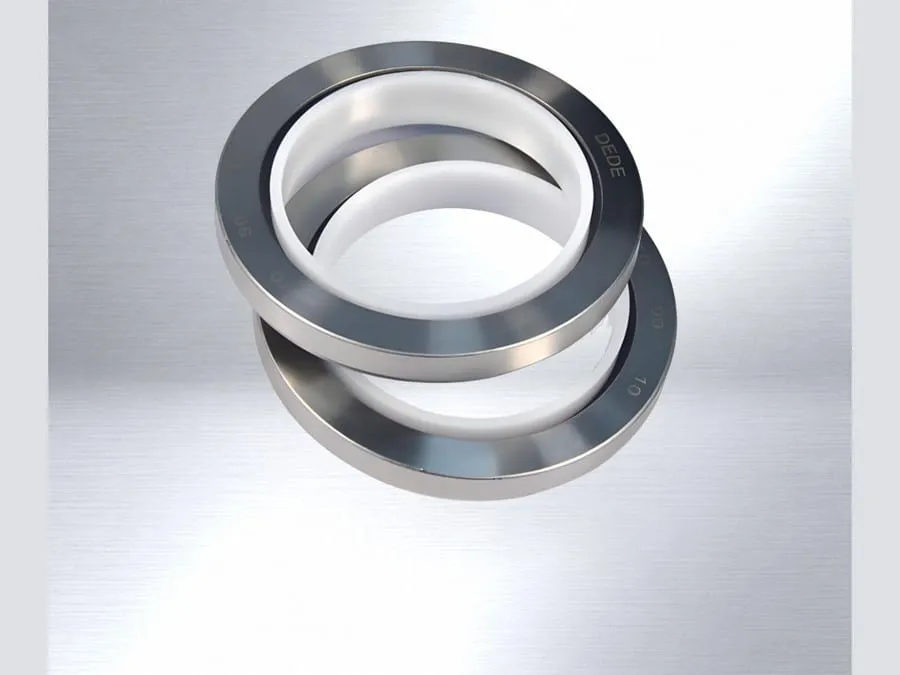

Phớt teflon (phớt PTFE, phớt chắn dầu teflon) là phớt môi làm bằng PTFE trong vỏ thép không gỉ, có một hoặc hai môi, không dùng lò xo garter vì môi PTFE tự ôm trục. Vật liệu môi làm việc từ −180 đến +260°C và trơ với gần hết hoá chất, nên phớt thuộc nhóm phớt chặn dầu chịu nhiệt. Phớt đặt theo ba số d x D x b, bảng tra in các cỡ trục 20 đến 120mm.

Phớt teflon là gì, khác phớt Viton FKM và oring bọc teflon thế nào

Phớt teflon có môi bằng PTFE cứng, vỏ inox, ma sát thấp và chịu được lúc thiếu dầu. Phớt Viton FKM có môi cao su đàn hồi và lò xo, làm việc −20 đến +200°C. Oring bọc teflon là vòng làm kín tĩnh hoặc chậm, không phải phớt môi chắn dầu cho trục quay.

Thông số kỹ thuật phớt teflon

Bảng dưới gom cấu tạo và số của vật liệu môi PTFE nguyên sinh theo sổ thông số. Dải nhiệt là số của vật liệu môi, không phải số của cả cụm phớt.

Chỉ tiêu	Giá trị
Kiểu phớt	Phớt môi chắn dầu cho trục quay
Vật liệu môi	PTFE (teflon)
Vỏ	Thép không gỉ (inox)
Số môi	Một môi hoặc hai môi
Lò xo garter	Không có, môi PTFE tự ôm trục
Nhiệt độ làm việc của PTFE	−180°C đến +260°C
Hoá chất	Trơ với gần hết hoá chất
Ma sát	Thấp
Chạy thiếu dầu	Chịu được
Cỡ trục trong bảng tra	20 đến 120mm
Cách đặt	Theo d x D x b, tiện theo cỡ
Đơn vị bán	Theo chiếc
Tiếp xúc thực phẩm	Lô chưa có giấy FDA, cần dùng cho thực phẩm thì kiểm chứng theo lô khi đặt

Bảng tra kích thước phớt teflon

Bảng tra liệt kê cỡ phớt teflon cho trục 20 đến 120mm hay gặp ở máy nén khí, ghi theo d x D x b, cột Hàng ghi "tiện theo cỡ". Cỡ nằm ngoài bảng vẫn tiện được theo mẫu.

Cỡ d x D (mm)	Nhóm	Trục d	Lỗ lắp D	Bề rộng b có (mm)	Thành (D−d)/2	Vật liệu, hàng
20x30	Trục 3 đến 20mm	20	30	5, 7, 10	5	tiện theo cỡ
20x35	Trục 3 đến 20mm	20	35	6, 7, 8	7,5	tiện theo cỡ
20x40	Trục 3 đến 20mm	20	40	7, 8, 10, 12	10	tiện theo cỡ
20x42	Trục 3 đến 20mm	20	42	6, 7, 8, 12	11	tiện theo cỡ
20x45	Trục 3 đến 20mm	20	45	8, 10, 12	12,5	tiện theo cỡ
20x47	Trục 3 đến 20mm	20	47	8, 10, 12	13,5	tiện theo cỡ
22x40	Trục 21 đến 50mm	22	40	7, 8, 10	9	tiện theo cỡ
22x42	Trục 21 đến 50mm	22	42	7, 8, 10, 11	10	tiện theo cỡ
24x40	Trục 21 đến 50mm	24	40	7, 8, 10	8	tiện theo cỡ
25x35	Trục 21 đến 50mm	25	35	7, 8, 10	5	tiện theo cỡ
25x38	Trục 21 đến 50mm	25	38	7, 8, 10	6,5	tiện theo cỡ
25x40	Trục 21 đến 50mm	25	40	7, 8, 10	7,5	tiện theo cỡ
25x42	Trục 21 đến 50mm	25	42	5, 7, 8, 10	8,5	tiện theo cỡ
25x45	Trục 21 đến 50mm	25	45	7, 8, 10, 12	10	tiện theo cỡ
25x47	Trục 21 đến 50mm	25	47	7, 8, 10	11	tiện theo cỡ
28x40	Trục 21 đến 50mm	28	40	7, 8, 10	6	tiện theo cỡ
28x45	Trục 21 đến 50mm	28	45	7, 8, 10	8,5	tiện theo cỡ
28x47	Trục 21 đến 50mm	28	47	7, 8, 10	9,5	tiện theo cỡ
28x50	Trục 21 đến 50mm	28	50	7, 8, 10	11	tiện theo cỡ
30x40	Trục 21 đến 50mm	30	40	6, 7, 8, 10	5	tiện theo cỡ
30x45	Trục 21 đến 50mm	30	45	6, 7, 8, 10, 12	7,5	tiện theo cỡ
30x47	Trục 21 đến 50mm	30	47	7, 8, 10, 12	8,5	tiện theo cỡ
30x48	Trục 21 đến 50mm	30	48	7, 8, 10	9	tiện theo cỡ
30x50	Trục 21 đến 50mm	30	50	7, 8, 10, 12	10	tiện theo cỡ
30x52	Trục 21 đến 50mm	30	52	7, 8, 10, 12	11	tiện theo cỡ
30x55	Trục 21 đến 50mm	30	55	7, 8, 10, 12	12,5	tiện theo cỡ
30x60	Trục 21 đến 50mm	30	60	7, 10, 12	15	tiện theo cỡ
30x62	Trục 21 đến 50mm	30	62	7, 8, 10, 12	16	tiện theo cỡ
30x65	Trục 21 đến 50mm	30	65	8, 10, 12	17,5	tiện theo cỡ
30x72	Trục 21 đến 50mm	30	72	8, 10, 12	21	tiện theo cỡ
32x48	Trục 21 đến 50mm	32	48	7, 8, 10	8	tiện theo cỡ
32x50	Trục 21 đến 50mm	32	50	7, 8, 10, 12	9	tiện theo cỡ
32x52	Trục 21 đến 50mm	32	52	7, 8, 10, 12	10	tiện theo cỡ
32x62	Trục 21 đến 50mm	32	62	7, 8, 10, 12	15	tiện theo cỡ
35x45	Trục 21 đến 50mm	35	45	7, 8, 10	5	tiện theo cỡ
35x47	Trục 21 đến 50mm	35	47	7, 8, 10	6	tiện theo cỡ
35x52	Trục 21 đến 50mm	35	52	7, 8, 10, 12	8,5	tiện theo cỡ
35x55	Trục 21 đến 50mm	35	55	7, 8, 10, 11, 12	10	tiện theo cỡ
35x56	Trục 21 đến 50mm	35	56	8, 10, 12	10,5	tiện theo cỡ
35x58	Trục 21 đến 50mm	35	58	8, 10, 12	11,5	tiện theo cỡ
35x60	Trục 21 đến 50mm	35	60	8, 10, 12	12,5	tiện theo cỡ
35x62	Trục 21 đến 50mm	35	62	7, 8, 10	13,5	tiện theo cỡ
35x65	Trục 21 đến 50mm	35	65	8, 10, 12	15	tiện theo cỡ
35x72	Trục 21 đến 50mm	35	72	8, 10, 12	18,5	tiện theo cỡ
35x75	Trục 21 đến 50mm	35	75	8, 10, 12	20	tiện theo cỡ
35x80	Trục 21 đến 50mm	35	80	8, 10, 12	22,5	tiện theo cỡ
38x52	Trục 21 đến 50mm	38	52	7, 8, 10	7	tiện theo cỡ
38x55	Trục 21 đến 50mm	38	55	7, 8, 10	8,5	tiện theo cỡ
38x56	Trục 21 đến 50mm	38	56	7, 8, 10, 12	9	tiện theo cỡ
38x58	Trục 21 đến 50mm	38	58	7, 8, 10, 12	10	tiện theo cỡ
38x62	Trục 21 đến 50mm	38	62	8, 10, 12	12	tiện theo cỡ
38x72	Trục 21 đến 50mm	38	72	8, 10, 12	17	tiện theo cỡ
40x50	Trục 21 đến 50mm	40	50	7, 8, 10	5	tiện theo cỡ
40x55	Trục 21 đến 50mm	40	55	7, 8, 10	7,5	tiện theo cỡ
40x56	Trục 21 đến 50mm	40	56	7, 8, 10, 12	8	tiện theo cỡ
40x58	Trục 21 đến 50mm	40	58	8, 10, 12	9	tiện theo cỡ
40x60	Trục 21 đến 50mm	40	60	5, 7, 8, 10, 12	10	tiện theo cỡ
40x62	Trục 21 đến 50mm	40	62	7, 8, 9, 10, 12	11	tiện theo cỡ
40x65	Trục 21 đến 50mm	40	65	8, 10, 12	12,5	tiện theo cỡ
40x68	Trục 21 đến 50mm	40	68	8, 10, 12	14	tiện theo cỡ
40x70	Trục 21 đến 50mm	40	70	8, 10, 12	15	tiện theo cỡ
40x72	Trục 21 đến 50mm	40	72	8, 10, 12	16	tiện theo cỡ
40x75	Trục 21 đến 50mm	40	75	8, 10, 12	17,5	tiện theo cỡ
40x80	Trục 21 đến 50mm	40	80	7, 8, 10, 12	20	tiện theo cỡ
40x90	Trục 21 đến 50mm	40	90	8, 10, 12	25	tiện theo cỡ
42x52	Trục 21 đến 50mm	42	52	7, 8, 10	5	tiện theo cỡ
42x55	Trục 21 đến 50mm	42	55	7, 8, 10	6,5	tiện theo cỡ
42x56	Trục 21 đến 50mm	42	56	7, 8, 10	7	tiện theo cỡ
42x60	Trục 21 đến 50mm	42	60	8, 9, 10	9	tiện theo cỡ
42x62	Trục 21 đến 50mm	42	62	7, 8, 10	10	tiện theo cỡ
42x65	Trục 21 đến 50mm	42	65	8, 10, 12	11,5	tiện theo cỡ
42x70	Trục 21 đến 50mm	42	70	8, 10, 12	14	tiện theo cỡ
42x72	Trục 21 đến 50mm	42	72	8, 10, 12	15	tiện theo cỡ
45x55	Trục 21 đến 50mm	45	55	7, 8, 10	5	tiện theo cỡ
45x60	Trục 21 đến 50mm	45	60	8, 10, 12	7,5	tiện theo cỡ
45x62	Trục 21 đến 50mm	45	62	7, 8, 9, 10, 12	8,5	tiện theo cỡ
45x70	Trục 21 đến 50mm	45	70	5, 8, 10, 12	12,5	tiện theo cỡ
45x72	Trục 21 đến 50mm	45	72	8, 10, 12	13,5	tiện theo cỡ
45x75	Trục 21 đến 50mm	45	75	8, 10, 12	15	tiện theo cỡ
45x80	Trục 21 đến 50mm	45	80	8, 10, 12	17,5	tiện theo cỡ
45x85	Trục 21 đến 50mm	45	85	8, 10, 12	20	tiện theo cỡ
45x90	Trục 21 đến 50mm	45	90	8, 10, 12	22,5	tiện theo cỡ
48x62	Trục 21 đến 50mm	48	62	8, 10, 12	7	tiện theo cỡ
48x65	Trục 21 đến 50mm	48	65	7, 8, 9, 10	8,5	tiện theo cỡ
48x72	Trục 21 đến 50mm	48	72	8, 10, 12	12	tiện theo cỡ
50x60	Trục 21 đến 50mm	50	60	7, 8, 10	5	tiện theo cỡ
50x62	Trục 21 đến 50mm	50	62	7, 8, 10, 12	6	tiện theo cỡ
50x65	Trục 21 đến 50mm	50	65	8, 10, 12	7,5	tiện theo cỡ
50x68	Trục 21 đến 50mm	50	68	8, 9, 10	9	tiện theo cỡ
50x70	Trục 21 đến 50mm	50	70	7, 8, 10, 12	10	tiện theo cỡ
50x72	Trục 21 đến 50mm	50	72	7, 8, 10, 12	11	tiện theo cỡ
50x75	Trục 21 đến 50mm	50	75	8, 10, 12	12,5	tiện theo cỡ
50x80	Trục 21 đến 50mm	50	80	7, 8, 10, 12	15	tiện theo cỡ
50x85	Trục 21 đến 50mm	50	85	8, 10, 12	17,5	tiện theo cỡ
50x90	Trục 21 đến 50mm	50	90	8, 10, 12	20	tiện theo cỡ
52x68	Trục 51 đến 100mm	52	68	7, 8, 10	8	tiện theo cỡ
52x72	Trục 51 đến 100mm	52	72	8, 10, 12	10	tiện theo cỡ
52x75	Trục 51 đến 100mm	52	75	8, 10, 12	11,5	tiện theo cỡ
52x80	Trục 51 đến 100mm	52	80	8, 10, 12	14	tiện theo cỡ
55x72	Trục 51 đến 100mm	55	72	8, 9, 10, 12	8,5	tiện theo cỡ
55x75	Trục 51 đến 100mm	55	75	8, 10, 12	10	tiện theo cỡ
55x78	Trục 51 đến 100mm	55	78	7, 8, 9, 10, 12	11,5	tiện theo cỡ
55x80	Trục 51 đến 100mm	55	80	8, 10, 12	12,5	tiện theo cỡ
55x85	Trục 51 đến 100mm	55	85	8, 10, 12	15	tiện theo cỡ
55x90	Trục 51 đến 100mm	55	90	8, 10, 12	17,5	tiện theo cỡ
58x72	Trục 51 đến 100mm	58	72	8, 10, 12	7	tiện theo cỡ
58x75	Trục 51 đến 100mm	58	75	8, 10, 12	8,5	tiện theo cỡ
58x80	Trục 51 đến 100mm	58	80	8, 10, 12	11	tiện theo cỡ
60x70	Trục 51 đến 100mm	60	70	8, 10, 12	5	tiện theo cỡ
60x72	Trục 51 đến 100mm	60	72	7, 8, 12	6	tiện theo cỡ
60x75	Trục 51 đến 100mm	60	75	8, 10, 12	7,5	tiện theo cỡ
60x80	Trục 51 đến 100mm	60	80	8, 10, 12	10	tiện theo cỡ
60x85	Trục 51 đến 100mm	60	85	8, 10, 12	12,5	tiện theo cỡ
60x90	Trục 51 đến 100mm	60	90	8, 10, 12	15	tiện theo cỡ
60x95	Trục 51 đến 100mm	60	95	8, 10, 12	17,5	tiện theo cỡ
62x85	Trục 51 đến 100mm	62	85	8, 10, 12	11,5	tiện theo cỡ
65x75	Trục 51 đến 100mm	65	75	8, 10, 12	5	tiện theo cỡ
65x80	Trục 51 đến 100mm	65	80	8, 10, 12	7,5	tiện theo cỡ
65x85	Trục 51 đến 100mm	65	85	8, 10, 12, 14	10	tiện theo cỡ
65x90	Trục 51 đến 100mm	65	90	7, 8, 10, 12, 13	12,5	tiện theo cỡ
68x90	Trục 51 đến 100mm	68	90	8, 10, 12	11	tiện theo cỡ
70x85	Trục 51 đến 100mm	70	85	8, 10, 12	7,5	tiện theo cỡ
70x90	Trục 51 đến 100mm	70	90	7, 8, 10, 12	10	tiện theo cỡ
70x95	Trục 51 đến 100mm	70	95	8, 10, 12	12,5	tiện theo cỡ
70x100	Trục 51 đến 100mm	70	100	8, 10, 12, 13	15	tiện theo cỡ
70x110	Trục 51 đến 100mm	70	110	8, 10, 12, 13	20	tiện theo cỡ
75x90	Trục 51 đến 100mm	75	90	8, 10, 12	7,5	tiện theo cỡ
75x95	Trục 51 đến 100mm	75	95	7, 8, 10, 12	10	tiện theo cỡ
75x100	Trục 51 đến 100mm	75	100	8, 10, 12, 13	12,5	tiện theo cỡ
80x95	Trục 51 đến 100mm	80	95	8, 10, 12	7,5	tiện theo cỡ
80x100	Trục 51 đến 100mm	80	100	8, 10, 12	10	tiện theo cỡ
80x105	Trục 51 đến 100mm	80	105	10, 12, 13	12,5	tiện theo cỡ
80x110	Trục 51 đến 100mm	80	110	10, 12, 13	15	tiện theo cỡ
85x100	Trục 51 đến 100mm	85	100	9, 10, 12	7,5	tiện theo cỡ
85x105	Trục 51 đến 100mm	85	105	8, 10, 12, 13	10	tiện theo cỡ
90x110	Trục 51 đến 100mm	90	110	8, 10, 12	10	tiện theo cỡ
90x120	Trục 51 đến 100mm	90	120	10, 12, 13	15	tiện theo cỡ
95x145	Trục 51 đến 100mm	95	145	10, 12, 13	25	tiện theo cỡ
100x120	Trục 51 đến 100mm	100	120	8, 10, 12	10	tiện theo cỡ
100x125	Trục 51 đến 100mm	100	125	10, 12, 13	12,5	tiện theo cỡ
100x130	Trục 51 đến 100mm	100	130	10, 12, 13, 14	15	tiện theo cỡ
105x130	Trục 101 đến 560mm	105	130	10, 12, 13, 14	12,5	tiện theo cỡ
110x130	Trục 101 đến 560mm	110	130	10, 12, 13, 14	10	tiện theo cỡ
110x140	Trục 101 đến 560mm	110	140	12, 13, 14	15	tiện theo cỡ
110x150	Trục 101 đến 560mm	110	150	12, 13, 14	20	tiện theo cỡ
115x150	Trục 101 đến 560mm	115	150	12, 13, 14	17,5	tiện theo cỡ
120x145	Trục 101 đến 560mm	120	145	12, 14, 15	12,5	tiện theo cỡ
120x150	Trục 101 đến 560mm	120	150	12, 14, 15	15	tiện theo cỡ
120x160	Trục 101 đến 560mm	120	160	12, 14, 15	20	tiện theo cỡ

Bảng giá phớt teflon

Giá tham khảo từ 13.000 đến 325.000 đ/cái tuỳ cỡ trục và vật liệu.

Giá phớt teflon tính theo chiếc, thay đổi theo cỡ và số môi, chưa gồm VAT 8%. Đơn số lượng lớn được giá gần mức thấp trong khoảng giá. Gửi ba số d x D x b hoặc ảnh phớt cũ qua Zalo kho để nhận giá đúng cỡ.

Tiện phớt PTFE bằng máy CNC theo mẫu

Phớt teflon được tiện bằng máy CNC từ phôi theo d x D x b. Gửi phớt hỏng hoặc bản vẽ đủ ba số, kèm môi chất, nhiệt độ và tốc độ trục để chọn số môi. Cỡ lạ ngoài bảng tra vẫn gia công theo mẫu.

So sánh phớt teflon với phớt Viton FKM và phớt NBR

Phớt NBR làm việc −30 đến +100°C, phớt Viton FKM −20 đến +200°C, môi PTFE −180 đến +260°C. Môi trường có xeton, este, amin hay kiềm đặc làm hỏng FKM thì chuyển sang phớt teflon. Dầu máy thông thường dưới 100°C vẫn dùng NBR cho gọn. Chi tiết từng loại có ở bài vật liệu phớt chặn dầu.

Ứng dụng của phớt PTFE ở máy nén khí, bơm và máy khuấy

Phớt PTFE dùng ở trục máy nén khí trục vít, bơm hoá chất, máy khuấy và một số máy thực phẩm. Nơi trục chạy nóng hoặc có lúc thiếu dầu, môi PTFE giữ được độ kín. Phần chọn cỡ cho trục máy nén nằm trong bài phớt chặn dầu máy nén khí.
