Phớt chắn dầu chịu áp TCV, TCN, BABSL cho bơm và motor thủy lực

Phớt chắn dầu chịu áp (người mua còn gõ phớt bơm thủy lực, phớt cao áp) là phớt môi ngắn, cứng hơn, gồm NOK TCV, TCN, TCZ và Freudenberg BABSL. Loại này giữ dầu ở bơm và motor thủy lực có áp đỉnh từ 0,3 đến 2,0 MPa, trong khi phớt TC thường chỉ chịu 0,03 MPa.

Phớt chắn dầu chịu áp là gì, khác phớt TC thường thế nào

Phớt TC thường chịu tối đa 0,03 MPa theo NOK và 0,05 MPa theo Freudenberg, trên mức đó cần phớt có vòng đỡ. Phớt chắn dầu chịu áp rút ngắn môi hoặc thêm vỏ kim loại đỡ môi, nên môi không bị áp dầu ép biến dạng. Đây là nhóm thuộc phớt chặn dầu của kho.

Thông số	Giá trị
Áp TC thường	0,03 MPa (NOK), 0,05 MPa (Freudenberg)
Áp đỉnh TCV	0,3 MPa
Áp đỉnh TCN	0,98 MPa
Áp đỉnh TCZ	2,0 MPa
Áp theo tốc độ TCV, TCN	Giảm khi tốc độ vòng tăng, đồ thị NOK vẽ tới khoảng 7 m/s
Độ đảo trục TCV, TCN	Tối đa 0,1 mm TIR
Vật liệu TCV, NBR	A795, 80 Shore A
Vật liệu TCV, FKM	F548, 85 Shore A
Nhiệt môi trường TCV, NBR	Tối đa 70°C, thường 60°C
Nhiệt môi trường TCV, FKM	Tối đa 150°C, thường 120°C
Đường kính trục BABSL (NBR)	8 đến 340mm
Nhiệt tại môi BABSL	NBR −40 đến +100°C, FKM −30 đến +200°C
Nhiệt BABSL trong dầu thủy lực HLP	NBR 100°C, FKM 150°C
Trục lắp phớt	Dung sai h11, Ra 0,2 đến 0,4 µm, 45 đến 60 HRC, mài chạy dao thẳng
Lỗ vỏ	H8

Kiểu	Áp tối đa	Cấu tạo môi	Dùng cho
TC thường	0,03 MPa (NOK), 0,05 MPa (Freudenberg)	Môi thường, trên 0,05 MPa cần vòng đỡ	Trục quay gần như không áp
TCV	0,3 MPa (áp đỉnh)	Môi ngắn, cứng hơn	Trục nhỏ, áp trung bình
TCN	0,98 MPa	Vỏ kim loại phụ đỡ môi	Trục quay áp cao hơn
TCZ	2,0 MPa	Môi đúc liền vỏ đỡ	Áp đỉnh tới 2,0 MPa
BABSL	Tới 1,0 MPa ở vòng quay thấp, trục Ø20	Môi ngắn mềm có lò xo, vỏ bọc cao su, có môi bụi	Bơm, motor thủy lực, truyền động thủy tĩnh

Bảng tra kích thước phớt chắn dầu chịu áp TCV

TCV có 38 cỡ cho trục 7 đến 62mm, mã NOK đọc theo d x D x b: TCV204011 là TCV 20x40x11, mã NOK AP1033-A0. Cột FKM có mã ở 10 cỡ, các cỡ còn lại tra theo phớt chắn dầu cao su NBR.

Cỡ d x D x b	Nhóm	Mã NOK NBR	Mã NOK FKM
7x20x7	Trục 7 đến 19mm	AP 0090 E0	không có trong catalogue
8x18x7	Trục 7 đến 19mm	AP 0145 E0	không có trong catalogue
8x22x7	Trục 7 đến 19mm	AP 0158 F0	không có trong catalogue
10x25x7	Trục 7 đến 19mm	AP 0279 E0	AP 0279 G1
12x25x7	Trục 7 đến 19mm	AP 0382 E0	không có trong catalogue
13x28x7	Trục 7 đến 19mm	AP 0478 E0	không có trong catalogue
14x28x7	Trục 7 đến 19mm	AP 0526 F0	không có trong catalogue
15x30x7	Trục 7 đến 19mm	AP 0598 A0	AP 0598 F3
16x30x7	Trục 7 đến 19mm	AP 0687 F0	không có trong catalogue
17x35x8	Trục 7 đến 19mm	AP 0760 E0	không có trong catalogue
18x35x8	Trục 7 đến 19mm	AP 0829 E0	không có trong catalogue
19x35x8	Trục 7 đến 19mm	AP 0875 E0	không có trong catalogue
20x32x8	Trục 20 đến 30mm	AP 0997 E0	không có trong catalogue
20x40x11	Trục 20 đến 30mm	AP 1033 A0	AP 1033 H3
22x35x8	Trục 20 đến 30mm	AP 1127 E0	không có trong catalogue
22x42x11	Trục 20 đến 30mm	AP 1148 E0	không có trong catalogue
23x42x11	Trục 20 đến 30mm	AP 1224 E0	không có trong catalogue
24x40x8	Trục 20 đến 30mm	AP 1260 E0	không có trong catalogue
25x40x8	Trục 20 đến 30mm	AP 1314 H0	không có trong catalogue
25x45x11	Trục 20 đến 30mm	AP 1338 A0	AP 1338 G4
26x42x8	Trục 20 đến 30mm	AP 1474 F0	không có trong catalogue
27x47x11	Trục 20 đến 30mm	AP 1518 F0	không có trong catalogue
28x48x11	Trục 20 đến 30mm	AP 1563 K0	AP 1563 I2
30x42x7	Trục 20 đến 30mm	AP 1665 E0	không có trong catalogue
30x50x11	Trục 20 đến 30mm	AP 1709 A0	AP 1709 G3
32x52x11	Trục 31 đến 50mm	AP 1904 G0	không có trong catalogue
34x54x11	Trục 31 đến 50mm	AP 1978 F0	không có trong catalogue
35x55x11	Trục 31 đến 50mm	AP 2085 A0	AP 2085 H2
38x58x11	Trục 31 đến 50mm	AP 2240 A0	AP 2240 H2
40x62x11	Trục 31 đến 50mm	AP 2388 A0	AP 2388 F2
42x65x12	Trục 31 đến 50mm	AP 2507 G0	không có trong catalogue
45x68x12	Trục 31 đến 50mm	AP 2668 A0	AP 2668 H0
48x70x12	Trục 31 đến 50mm	AP 2791 F0	không có trong catalogue
50x72x12	Trục 31 đến 50mm	AP 2864 A0	AP 2864 J0
52x75x12	Trục trên 50mm	AP 2967 F0	không có trong catalogue
55x78x12	Trục trên 50mm	AP 3055 G0	không có trong catalogue
58x80x12	Trục trên 50mm	AP 3154 E0	không có trong catalogue
60x82x12	Trục trên 50mm	AP 3222 G0	không có trong catalogue
62x85x12	Trục trên 50mm	AP 3297 F0	không có trong catalogue

Áp suất cho phép của phớt bơm thủy lực BABSL theo vòng quay

Áp càng cao thì vòng quay cho phép càng thấp, trục càng to thì áp cho phép càng nhỏ. Phớt bơm thủy lực BABSL (DIN 3760 AS) không cần vòng đỡ, dùng cho bơm, motor thủy lực và truyền động thủy tĩnh; vị trí phớt trên từng loại bơm có ở bài phớt chắn dầu máy bơm. Số dưới đây đọc từ đồ thị Freudenberg, xấp xỉ.

Trục	Vòng quay thấp	Khoảng 1.000 v/ph	Khoảng 2.000 v/ph
Ø20	10 bar tới khoảng 600 v/ph	Khoảng 6 bar	Khoảng 3 bar
Ø40	9 bar	Khoảng 5,5 bar	Khoảng 2,5 bar
Ø80	7,5 bar	Khoảng 4,5 bar	Khoảng 2 bar
Ø160	5 bar	Khoảng 3,5 bar	Khoảng 1 bar

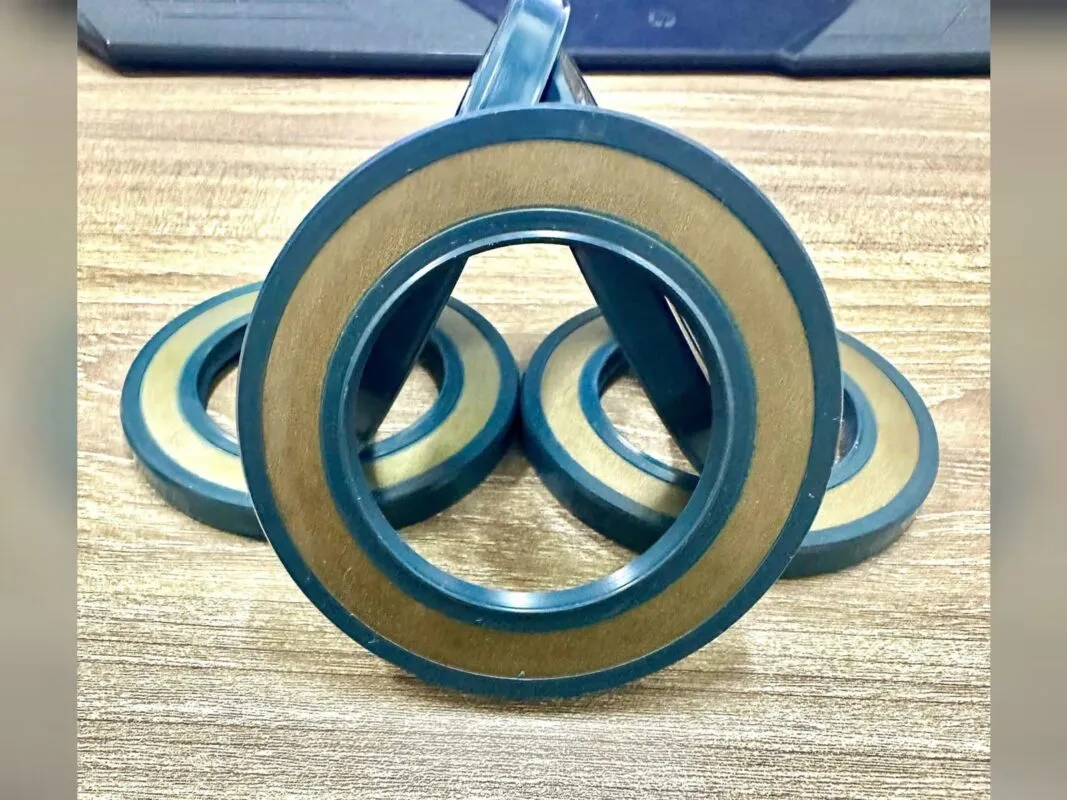

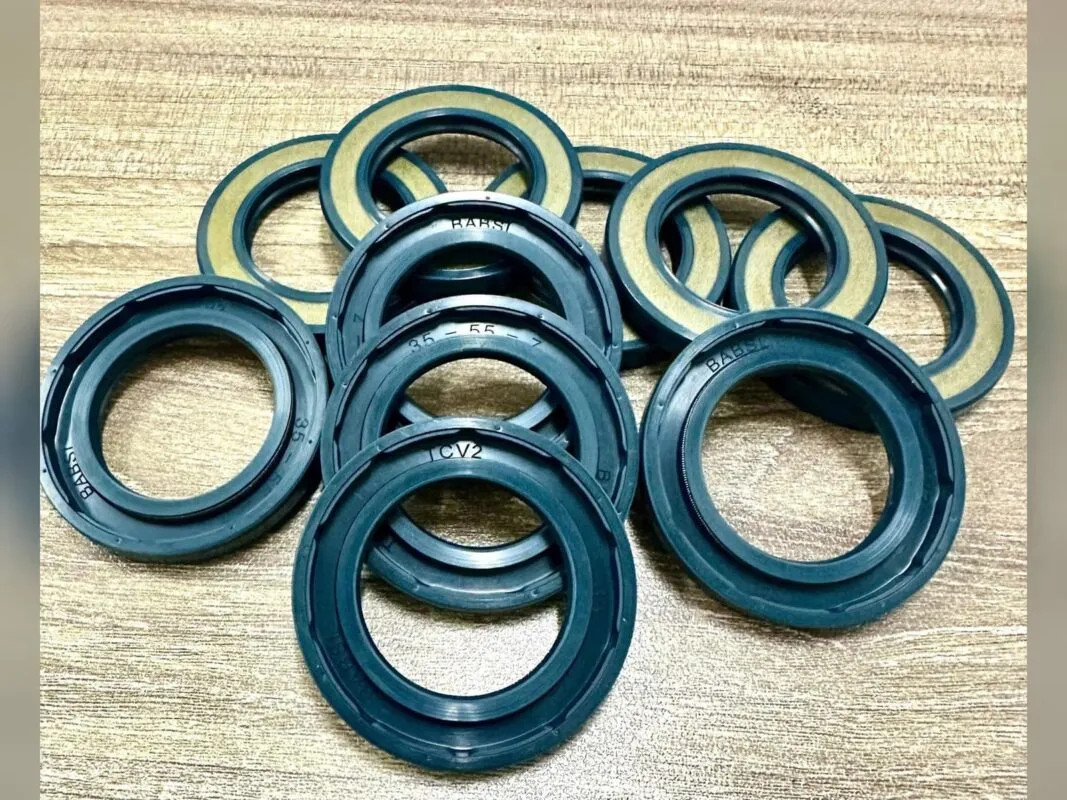

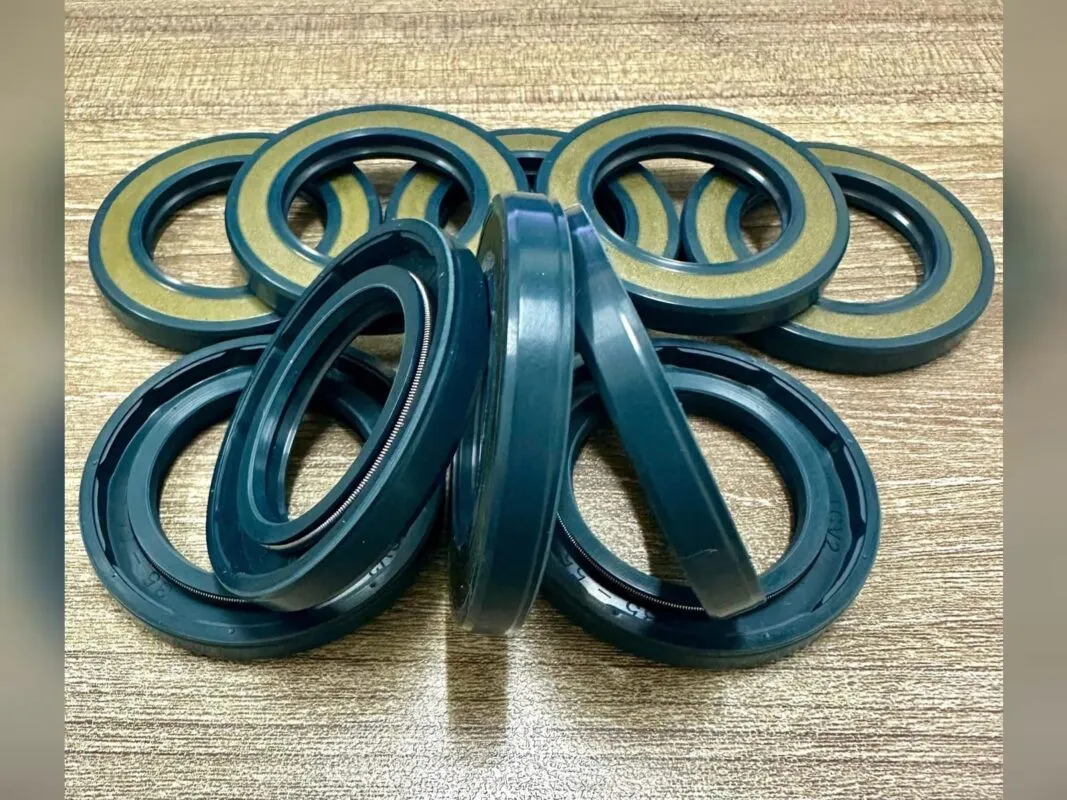

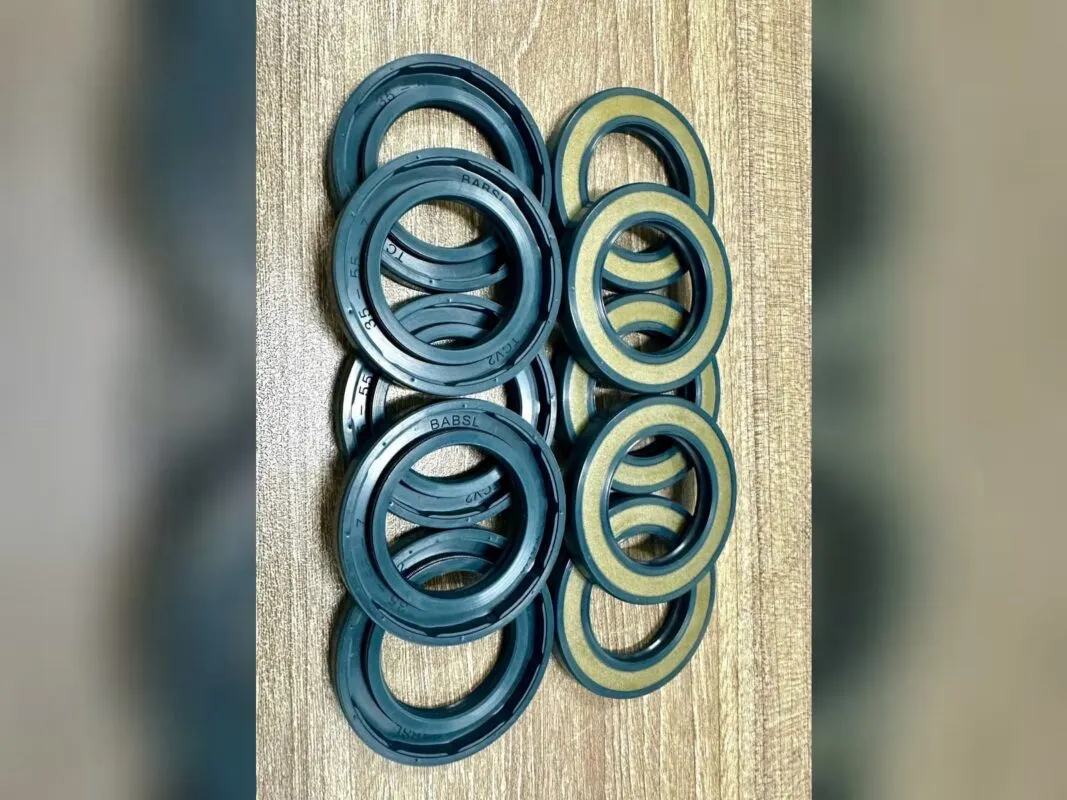

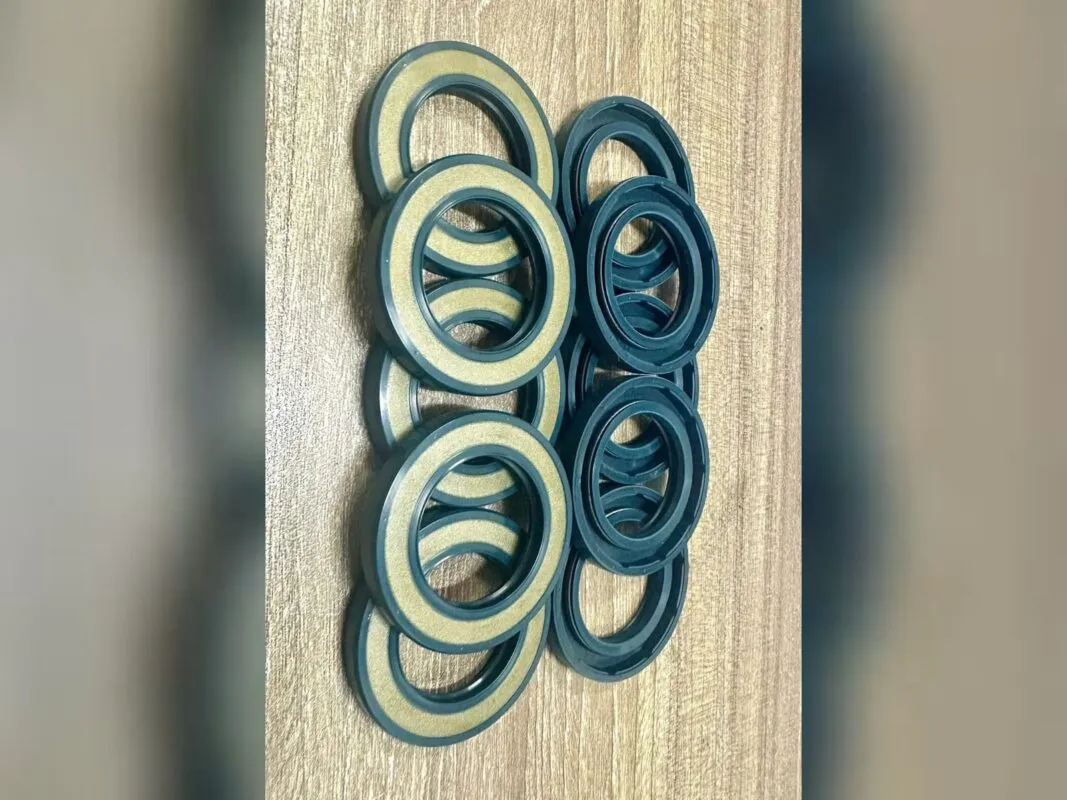

Kho có phớt CFW BABSL vỏ xanh đen, mặt trong màu kem, in chữ CFW trên phớt. CFW là thương hiệu cũ của Freudenberg tại châu Á, cùng thiết kế Simmerring BABSL.

Bảng giá phớt chắn dầu chịu áp

Giá tham khảo từ 18.000 đến 510.000 đ/cái tuỳ cỡ trục và vật liệu.

Giá phớt chắn dầu chịu áp tính theo chiếc, theo cỡ trục và vật liệu NBR hoặc FKM, chưa gồm VAT 8%. Đơn lớn gần mức thấp. Báo giá cần ba số d x D x b hoặc ảnh phớt cũ gửi qua Zalo.

Đặt phớt chắn dầu chịu áp theo mẫu ngoài bảng cỡ

Cỡ ngoài bảng TCV được ép theo mẫu trong 10 đến 15 ngày. Gửi d x D x b, áp làm việc, vòng quay, loại dầu và nhiệt độ qua Zalo kho Hà Nội 0325 655 700 hoặc kho TP.HCM 0965 148 600. Cách đặt trục và vỏ xem thêm ở bài cách lắp phớt chắn dầu.
