Phớt V ring VS thân rộng NBR, Viton cho trục 4,5 đến 210mm

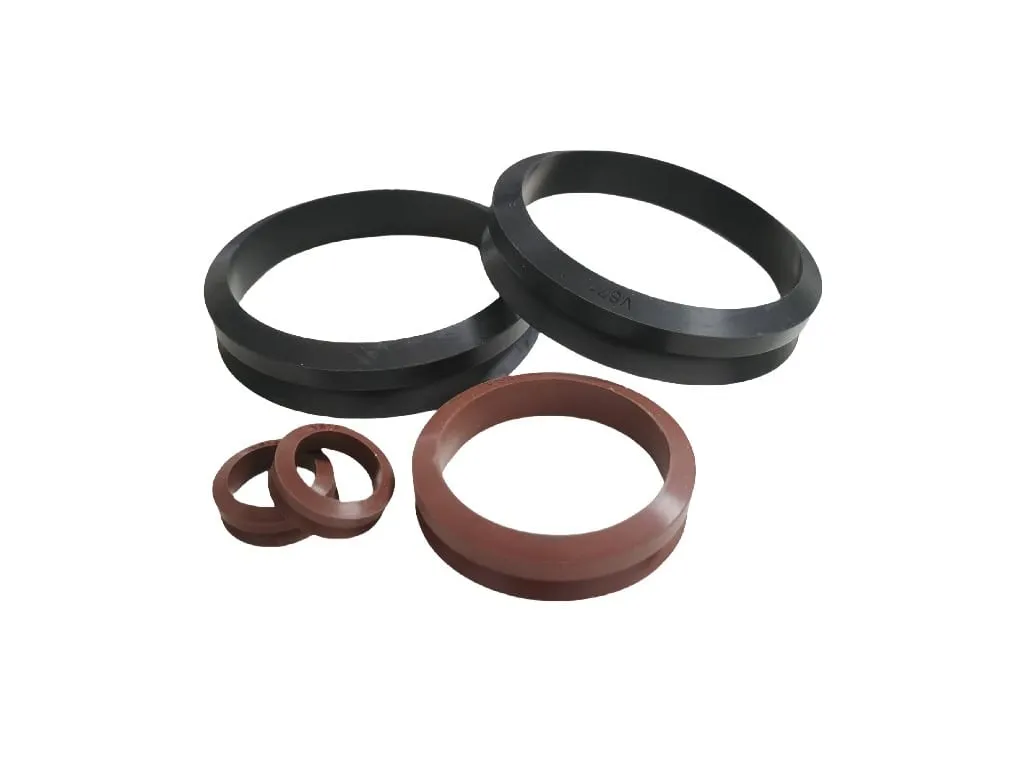

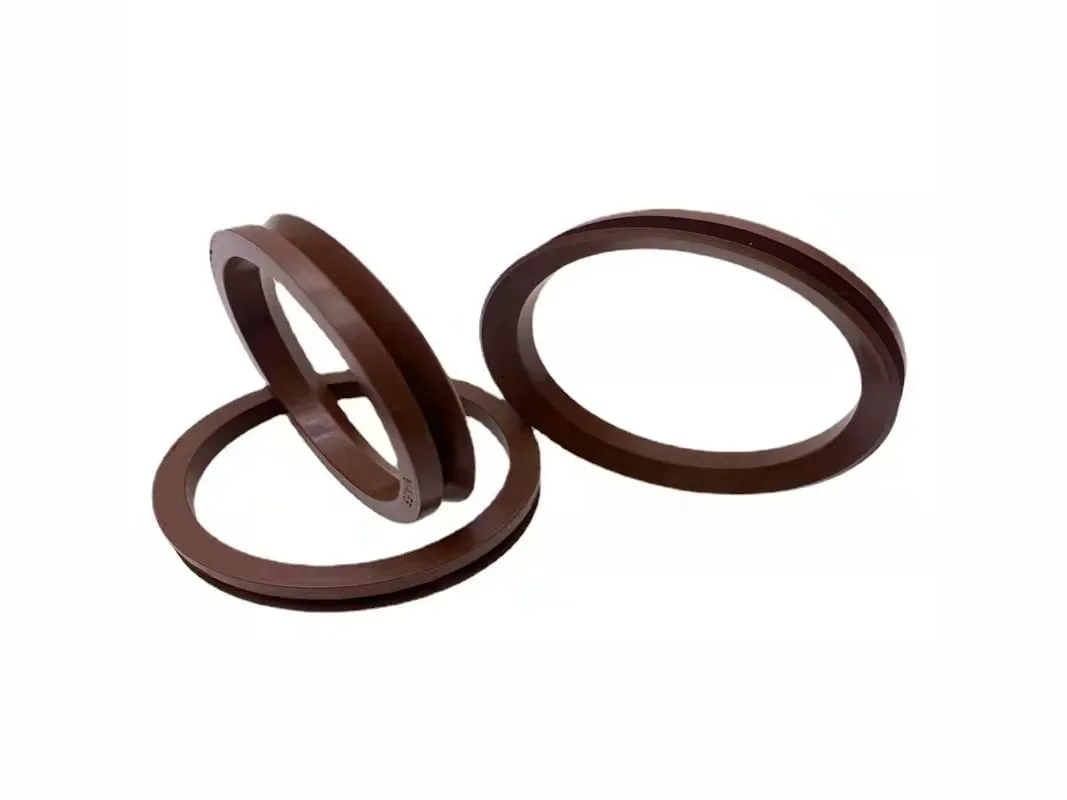

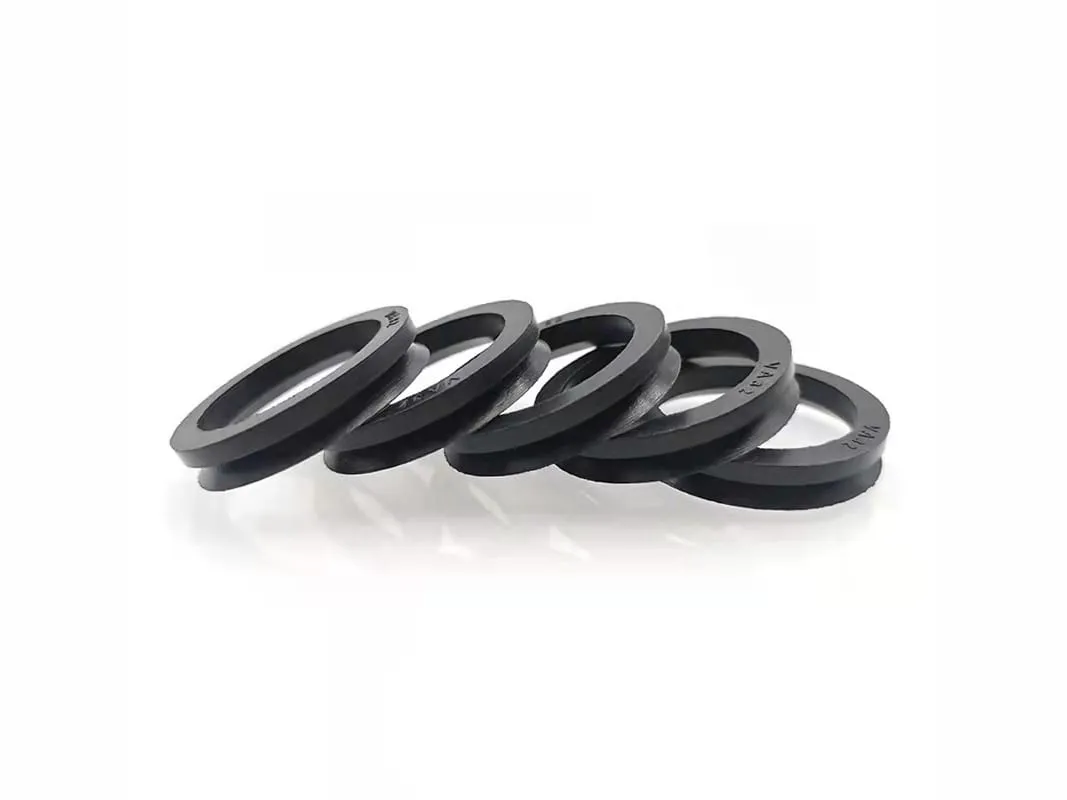

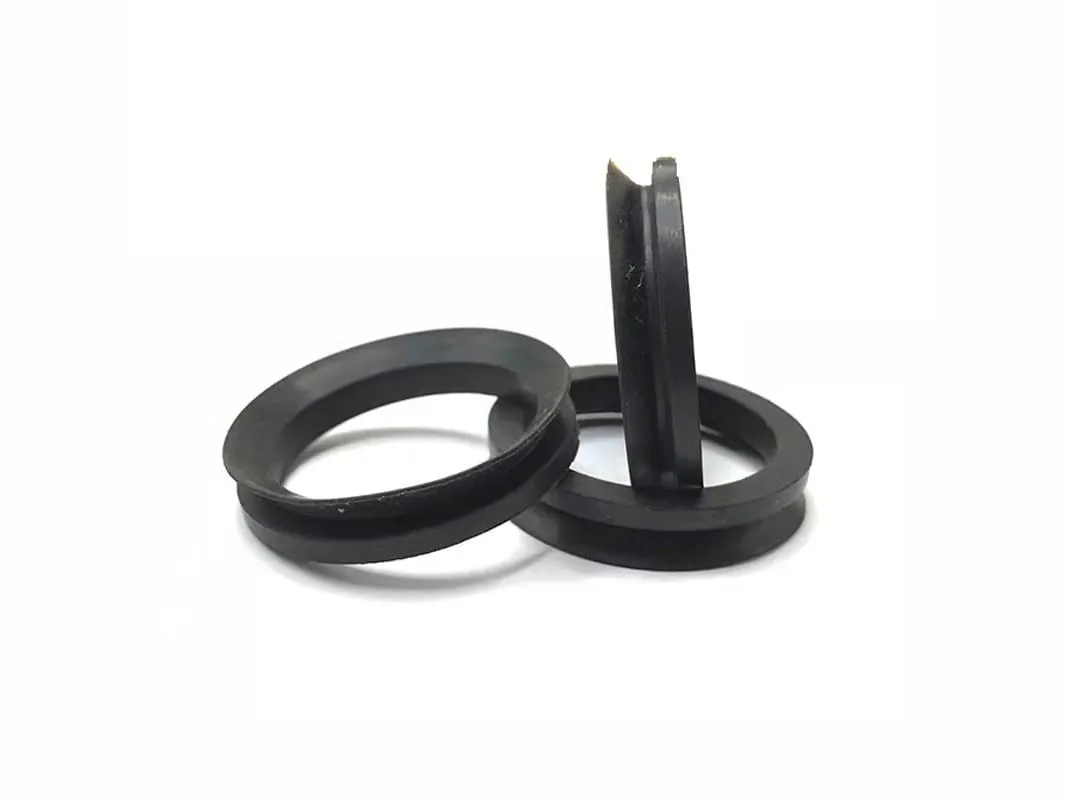

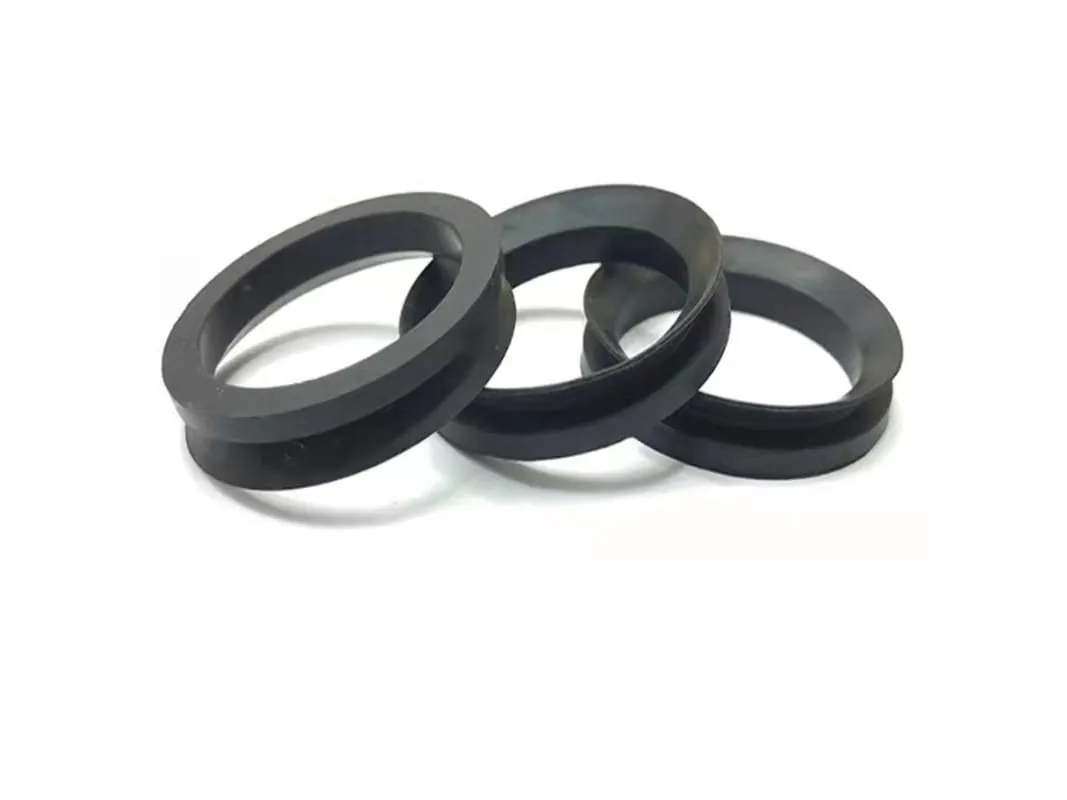

Phớt V ring VS (V-ring VS, phớt chắn nước V-ring thân rộng, Bắc Mỹ gọi VR2) là vòng cao su quay cùng trục, tiết diện thấp, thân rộng, mặt lưng vát côn. Kho có V-ring VS cho trục 4,5 đến 210mm, vật liệu NBR hoặc Viton FKM.

Phớt V ring VS là gì, khác phớt V-ring VA thế nào

Phớt V-ring VS có thân rộng và mặt lưng vát côn nên ôm trục chắc, còn phớt V-ring VA mặt lưng thẳng. Ở trục 19 đến 21mm, VS rộng b 10,5mm, VA chỉ 7,5mm. VS dừng ở trục 210mm, VA đi tới 2.020mm.

Tiêu chí	V-ring VS	V-ring VA
Mặt lưng	Vát côn	Thẳng
Thân phớt	Rộng, ôm trục chắc	Tiết diện chuẩn
Bề rộng b ở trục 19 đến 21mm	10,5mm	7,5mm
Bề rộng lắp B1 ở trục 19 đến 21mm	9,0mm	6,0mm
Chiều cao c ở trục 19 đến 21mm	4mm	4mm
Tên gọi Bắc Mỹ	VR2	VR1
Ứng dụng SKF nêu	Máy nông nghiệp, ô tô	Che ổ bi trong hộp số, động cơ điện, bộ truyền
Sai lệch đồng tâm, trục 19,5 đến 38mm	0,9mm	0,9mm
Dải trục	4,5 đến 210mm	2,7 đến 2.020mm

Thông số kỹ thuật phớt V ring VS

Thông số lấy từ bảng điều kiện làm việc trong catalogue SKF PUB 10919. Mã xx VS R là NBR, mã xx VS V là Viton FKM. Làm kín động, NBR chịu −40 đến +100°C, FKM chịu −20 đến +150°C; áp lên phớt tối đa 0,03 MPa.

Thông số	NBR (mã R)	Viton FKM (mã V)
Nhiệt độ, làm kín động	−40 đến +100°C	−20 đến +150°C
Nhiệt độ, làm kín tĩnh	−40 đến +120°C	−40 đến +230°C
Tốc độ vòng, lắp thường	Tới 8 m/s	Tới 6,5 m/s
Tốc độ vòng, có vòng tì chặn dọc trục	8 đến 12 m/s	6,5 đến 10 m/s
Tốc độ vòng, có vòng tì dọc trục và hướng kính	Trên 12 m/s	Trên 10 m/s
Áp lên phớt (kín tĩnh hoặc quay rất chậm)	Tới 0,03 MPa	Tới 0,03 MPa
Dải trục	4,5 đến 210mm	4,5 đến 210mm
Sai lệch đồng tâm, trục 9,5 đến 19,5mm	0,6mm	0,6mm
Sai lệch đồng tâm, trục 38 đến 68mm	1,1mm	1,1mm
Sai lệch đồng tâm, trục 155 đến 210mm	1,9mm	1,9mm
Độ nhám mặt tì, tốc độ 1 đến 5 m/s	Ra 1,6 đến 2,0 µm	Ra 1,6 đến 2,0 µm
Độ nhám mặt tì, tốc độ trên 10 m/s	Ra 0,4 đến 0,8 µm	Ra 0,4 đến 0,8 µm

Vòng tì chặn dọc trục do người dùng tự làm. Mặt tì bằng nhựa nói chung không dùng được vì tản nhiệt kém.

Bảng tra kích thước phớt V ring VS

Bảng có 40 mã, từ 5 VS đến 199 VS. d1 là đường kính trục, d là đường kính trong của phớt ở trạng thái tự do, B1 là khoảng cách từ lưng phớt tới mặt tì sau khi lắp. Trục 11,5 đến 13,5mm dùng 12 VS vì VS không có cỡ 13.

Mã	Nhóm	Trục d1 (mm)	d (mm)	b (mm)	c (mm)	B1 lắp (mm)
5 VS	Trục 4,5 đến 19mm	4,5 đến 5,5	4	5,2	2	4,5 ± 0,4
6 VS	Trục 4,5 đến 19mm	5,5 đến 6,5	5	5,2	2	4,5 ± 0,4
7 VS	Trục 4,5 đến 19mm	6,5 đến 8,0	6	5,2	2	4,5 ± 0,4
8 VS	Trục 4,5 đến 19mm	8,0 đến 9,5	7	5,2	2	4,5 ± 0,4
10 VS	Trục 4,5 đến 19mm	9,5 đến 11,5	9	7,7	3	6,7 ± 0,6
12 VS	Trục 4,5 đến 19mm	11,5 đến 13,5	10,5	7,7	3	6,7 ± 0,6
14 VS	Trục 4,5 đến 19mm	13,5 đến 15,5	12,5	7,7	3	6,7 ± 0,6
16 VS	Trục 4,5 đến 19mm	15,5 đến 17,5	14	7,7	3	6,7 ± 0,6
18 VS	Trục 4,5 đến 19mm	17,5 đến 19	16	7,7	3	6,7 ± 0,6
20 VS	Trục 19 đến 38mm	19 đến 21	18	10,5	4	9,0 ± 0,8
22 VS	Trục 19 đến 38mm	21 đến 24	20	10,5	4	9,0 ± 0,8
25 VS	Trục 19 đến 38mm	24 đến 27	22	10,5	4	9,0 ± 0,8
28 VS	Trục 19 đến 38mm	27 đến 29	25	10,5	4	9,0 ± 0,8
30 VS	Trục 19 đến 38mm	29 đến 31	27	10,5	4	9,0 ± 0,8
32 VS	Trục 19 đến 38mm	31 đến 33	29	10,5	4	9,0 ± 0,8
35 VS	Trục 19 đến 38mm	33 đến 36	31	10,5	4	9,0 ± 0,8
38 VS	Trục 19 đến 38mm	36 đến 38	34	10,5	4	9,0 ± 0,8
40 VS	Trục 38 đến 105mm	38 đến 43	36	13	5	11,0 ± 1
45 VS	Trục 38 đến 105mm	43 đến 48	40	13	5	11,0 ± 1
50 VS	Trục 38 đến 105mm	48 đến 53	45	13	5	11,0 ± 1
55 VS	Trục 38 đến 105mm	53 đến 58	49	13	5	11,0 ± 1
60 VS	Trục 38 đến 105mm	58 đến 63	54	13	5	11,0 ± 1
65 VS	Trục 38 đến 105mm	63 đến 68	58	13	5	11,0 ± 1
70 VS	Trục 38 đến 105mm	68 đến 73	63	15,5	6	13,5 ± 1,2
75 VS	Trục 38 đến 105mm	73 đến 78	67	15,5	6	13,5 ± 1,2
80 VS	Trục 38 đến 105mm	78 đến 83	72	15,5	6	13,5 ± 1,2
85 VS	Trục 38 đến 105mm	83 đến 88	76	15,5	6	13,5 ± 1,2
90 VS	Trục 38 đến 105mm	88 đến 93	81	15,5	6	13,5 ± 1,2
95 VS	Trục 38 đến 105mm	93 đến 98	85	15,5	6	13,5 ± 1,2
100 VS	Trục 38 đến 105mm	98 đến 105	90	15,5	6	13,5 ± 1,2
110 VS	Trục 105 đến 210mm	105 đến 115	99	18	7	15,5 ± 1,5
120 VS	Trục 105 đến 210mm	115 đến 125	108	18	7	15,5 ± 1,5
130 VS	Trục 105 đến 210mm	125 đến 135	117	18	7	15,5 ± 1,5
140 VS	Trục 105 đến 210mm	135 đến 145	126	18	7	15,5 ± 1,5
150 VS	Trục 105 đến 210mm	145 đến 155	135	18	7	15,5 ± 1,5
160 VS	Trục 105 đến 210mm	155 đến 165	144	20,5	8	18,0 ± 1,8
170 VS	Trục 105 đến 210mm	165 đến 175	153	20,5	8	18,0 ± 1,8
180 VS	Trục 105 đến 210mm	175 đến 185	162	20,5	8	18,0 ± 1,8
190 VS	Trục 105 đến 210mm	185 đến 195	171	20,5	8	18,0 ± 1,8
199 VS	Trục 105 đến 210mm	195 đến 210	180	20,5	8	18,0 ± 1,8

Bảng giá phớt V ring VS

Giá tham khảo từ 5.500 đến 77.000 đ/cái tuỳ cỡ trục và vật liệu.

Giá phớt V-ring VS tính theo chiếc, theo cỡ trục và vật liệu NBR hoặc Viton FKM, chưa gồm VAT 8%. Đơn số lượng lớn gần mức giá thấp. Báo giá cần ba số: đường kính trục, mã VS, vật liệu; ảnh phớt cũ gửi qua Zalo cũng đủ.

Đặt phớt V ring VS theo cỡ trục và vật liệu

Đặt theo mã trong bảng: 20 VS R là NBR cho trục 19 đến 21mm, 20 VS V là Viton FKM cùng cỡ. Trục nằm giữa hai cỡ thì chọn V-ring lớn hơn. Phớt ép theo mẫu ngoài bảng cỡ mất 10 đến 15 ngày.

Trục chưa có số đo thì làm theo bài cách đo kích thước phớt chắn dầu, rồi gửi số qua Zalo kho Hà Nội 0325 655 700 hoặc kho TP.HCM 0965 148 600.

Chọn phớt V ring VS cho máy nông nghiệp, trục ô tô và ổ bi bôi mỡ

SKF xếp VS vào nhóm hay dùng trong máy nông nghiệp và ô tô. Thân rộng giúp phớt bám trục chắc: 40 VS rộng b 13mm, B1 lắp 11,0mm, đồng tâm cho phép 1,1mm ở trục 38 đến 68mm.

VS quay cùng trục, ép dọc trục vào mặt tì vuông góc và văng nước ra như vòng hắt. Không để VS ngập dầu. Cần giữ dầu trong hộp thì lắp thêm phớt TC phía trong, VS đứng ngoài chắn nước và bụi.

Với ổ bi bôi mỡ, VS làm phớt chắn mỡ: mỡ cũ hoặc mỡ thừa thoát ra giữa mặt tì và môi phớt. Cách người mua gọi tên nhóm này xem ở bài phốt bạc đạn.
