Phớt SC (phớt chắn dầu một môi, có lò xo) vỏ bọc cao su NBR, Viton

Phớt SC (phớt chắn dầu một môi, còn gọi phớt chặn dầu SC, oil seal SC) là loại phớt có một môi tì trục kèm lò xo, vỏ ngoài bọc cao su, làm từ NBR hoặc Viton FKM. Phớt NBR làm việc từ -30°C đến +100°C, phớt Viton từ -20°C đến +200°C. Kích thước d x D x b dùng chung với phớt chặn dầu cao su NBR.

Phớt SC là gì, khác phớt TC và VC thế nào

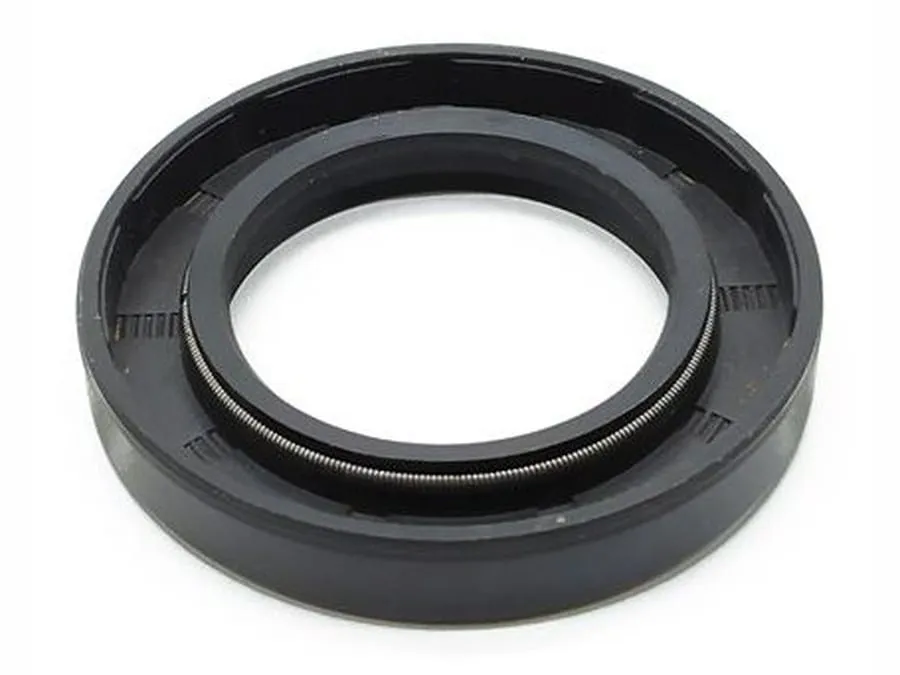

Phớt SC có một môi chính quay về phía dầu, lò xo giữ môi tì đều lên trục, không có môi chắn bụi. Chữ S là một môi, chữ C là vỏ ngoài bọc cao su. Vì chỉ một môi tì trục nên ma sát thấp hơn phớt TC, loại có thêm môi chắn bụi hướng ra ngoài. Phớt SC hợp hộp kín, dầu sạch, không bụi bên ngoài như hộp giảm tốc trong nhà, motor kín, bơm dầu.

Ký hiệu V là một môi không lò xo, nên VC khác SC ở chỗ không có lò xo giữ môi. Bài so sánh phớt TC, TB, SC, TG đặt bốn kiểu cạnh nhau theo kết cấu môi và vỏ.

Thông số kỹ thuật phớt SC

Chỉ tiêu phớt SC loại thường theo datasheet Trelleborg, Parker, NOK. Ba dòng cuối của vật liệu Viton là số đo trên chứng nhận chất lượng lô phớt dầu FKM do Xingtai Hengyi cấp ngày 06/10/2026.

Chỉ tiêu	Giá trị
Kết cấu	Một môi có lò xo, vỏ ngoài bọc cao su, không môi chắn bụi
Vật liệu	NBR, Viton FKM
Độ cứng NBR	70 đến 75 Shore A
Nhiệt độ làm việc NBR	-30°C đến +100°C
Độ cứng Viton FKM	70 đến 75 Shore A
Nhiệt độ làm việc Viton FKM	-20°C đến +200°C
Áp tối đa (phớt thường)	0,05 MPa (NOK 0,03 MPa)
Tốc độ trượt	dưới 15 m/s
Độ cứng trục khi trên 12 m/s	50 đến 60 HRC
Dung sai trục	h11 (khuyên h9 hoặc f9)
Dung sai lỗ lắp	H8 với khung thép, H11 với loại không khung
Viton FKM, độ cứng đo (CQ lô)	79 Shore A, quy định 75 ± 5
Viton FKM, bền kéo (CQ lô)	12,7 MPa
Viton FKM, nén dư (CQ lô)	14% sau 200°C x 22 giờ

Tốc độ mặt trục tính bằng 3,1416 x d (mm) x n (vòng/phút) chia 60.000. Trục 50mm quay 3.000 vòng/phút cho 7,85 m/s, nằm trong giới hạn dưới 15 m/s. Viton không dùng với xeton (acetone, MEK), este, amin, amoniac, kiềm đặc, dầu phanh gốc glycol và hơi nước.

Bảng tra kích thước phớt SC

Kho không lập danh sách cỡ riêng cho phớt SC vì kích thước d x D x b dùng chung với phớt TC. Bảng in các cỡ TC hay đặt, cột Hàng ghi "đặt theo cỡ": cỡ cần có được làm theo đúng d x D x b trong bảng, bản NBR hoặc bản Viton FKM.

Cỡ d x D (mm)	Nhóm	Trục d	Lỗ lắp D	Bề rộng b có (mm)	Thành (D−d)/2	Vật liệu, hàng
12x25	Trục 3 đến 20mm	12	25	7, 8, 10	6,5	đặt theo cỡ
15x30	Trục 3 đến 20mm	15	30	7, 8, 10	7,5	đặt theo cỡ
16x35	Trục 3 đến 20mm	16	35	7, 8, 10	9,5	đặt theo cỡ
17x30	Trục 3 đến 20mm	17	30	7, 8, 10	6,5	đặt theo cỡ
17x35	Trục 3 đến 20mm	17	35	7, 8, 10	9	đặt theo cỡ
18x35	Trục 3 đến 20mm	18	35	7, 8, 10	8,5	đặt theo cỡ
20x30	Trục 3 đến 20mm	20	30	5, 7, 10	5	đặt theo cỡ
20x35	Trục 3 đến 20mm	20	35	6, 7, 8	7,5	đặt theo cỡ
20x40	Trục 3 đến 20mm	20	40	7, 8, 10, 12	10	đặt theo cỡ
20x42	Trục 3 đến 20mm	20	42	6, 7, 8, 12	11	đặt theo cỡ
20x45	Trục 3 đến 20mm	20	45	8, 10, 12	12,5	đặt theo cỡ
20x47	Trục 3 đến 20mm	20	47	8, 10, 12	13,5	đặt theo cỡ
22x40	Trục 21 đến 50mm	22	40	7, 8, 10	9	đặt theo cỡ
22x42	Trục 21 đến 50mm	22	42	7, 8, 10, 11	10	đặt theo cỡ
24x40	Trục 21 đến 50mm	24	40	7, 8, 10	8	đặt theo cỡ
25x35	Trục 21 đến 50mm	25	35	7, 8, 10	5	đặt theo cỡ
25x38	Trục 21 đến 50mm	25	38	7, 8, 10	6,5	đặt theo cỡ
25x40	Trục 21 đến 50mm	25	40	7, 8, 10	7,5	đặt theo cỡ
25x42	Trục 21 đến 50mm	25	42	5, 7, 8, 10	8,5	đặt theo cỡ
25x45	Trục 21 đến 50mm	25	45	7, 8, 10, 12	10	đặt theo cỡ
25x47	Trục 21 đến 50mm	25	47	7, 8, 10	11	đặt theo cỡ
28x40	Trục 21 đến 50mm	28	40	7, 8, 10	6	đặt theo cỡ
28x45	Trục 21 đến 50mm	28	45	7, 8, 10	8,5	đặt theo cỡ
28x47	Trục 21 đến 50mm	28	47	7, 8, 10	9,5	đặt theo cỡ
28x50	Trục 21 đến 50mm	28	50	7, 8, 10	11	đặt theo cỡ
30x40	Trục 21 đến 50mm	30	40	6, 7, 8, 10	5	đặt theo cỡ
30x45	Trục 21 đến 50mm	30	45	6, 7, 8, 10, 12	7,5	đặt theo cỡ
30x47	Trục 21 đến 50mm	30	47	7, 8, 10, 12	8,5	đặt theo cỡ
30x48	Trục 21 đến 50mm	30	48	7, 8, 10	9	đặt theo cỡ
30x50	Trục 21 đến 50mm	30	50	7, 8, 10, 12	10	đặt theo cỡ
30x52	Trục 21 đến 50mm	30	52	7, 8, 10, 12	11	đặt theo cỡ
30x55	Trục 21 đến 50mm	30	55	7, 8, 10, 12	12,5	đặt theo cỡ
30x60	Trục 21 đến 50mm	30	60	7, 10, 12	15	đặt theo cỡ
30x62	Trục 21 đến 50mm	30	62	7, 8, 10, 12	16	đặt theo cỡ
30x65	Trục 21 đến 50mm	30	65	8, 10, 12	17,5	đặt theo cỡ
30x72	Trục 21 đến 50mm	30	72	8, 10, 12	21	đặt theo cỡ
32x48	Trục 21 đến 50mm	32	48	7, 8, 10	8	đặt theo cỡ
32x50	Trục 21 đến 50mm	32	50	7, 8, 10, 12	9	đặt theo cỡ
32x52	Trục 21 đến 50mm	32	52	7, 8, 10, 12	10	đặt theo cỡ
32x62	Trục 21 đến 50mm	32	62	7, 8, 10, 12	15	đặt theo cỡ
35x45	Trục 21 đến 50mm	35	45	7, 8, 10	5	đặt theo cỡ
35x47	Trục 21 đến 50mm	35	47	7, 8, 10	6	đặt theo cỡ
35x52	Trục 21 đến 50mm	35	52	7, 8, 10, 12	8,5	đặt theo cỡ
35x55	Trục 21 đến 50mm	35	55	7, 8, 10, 11, 12	10	đặt theo cỡ
35x56	Trục 21 đến 50mm	35	56	8, 10, 12	10,5	đặt theo cỡ
35x58	Trục 21 đến 50mm	35	58	8, 10, 12	11,5	đặt theo cỡ
35x60	Trục 21 đến 50mm	35	60	8, 10, 12	12,5	đặt theo cỡ
35x62	Trục 21 đến 50mm	35	62	7, 8, 10	13,5	đặt theo cỡ
35x65	Trục 21 đến 50mm	35	65	8, 10, 12	15	đặt theo cỡ
35x72	Trục 21 đến 50mm	35	72	8, 10, 12	18,5	đặt theo cỡ
35x75	Trục 21 đến 50mm	35	75	8, 10, 12	20	đặt theo cỡ
35x80	Trục 21 đến 50mm	35	80	8, 10, 12	22,5	đặt theo cỡ
38x52	Trục 21 đến 50mm	38	52	7, 8, 10	7	đặt theo cỡ
38x55	Trục 21 đến 50mm	38	55	7, 8, 10	8,5	đặt theo cỡ
38x56	Trục 21 đến 50mm	38	56	7, 8, 10, 12	9	đặt theo cỡ
38x58	Trục 21 đến 50mm	38	58	7, 8, 10, 12	10	đặt theo cỡ
38x62	Trục 21 đến 50mm	38	62	8, 10, 12	12	đặt theo cỡ
38x72	Trục 21 đến 50mm	38	72	8, 10, 12	17	đặt theo cỡ
40x50	Trục 21 đến 50mm	40	50	7, 8, 10	5	đặt theo cỡ
40x55	Trục 21 đến 50mm	40	55	7, 8, 10	7,5	đặt theo cỡ
40x56	Trục 21 đến 50mm	40	56	7, 8, 10, 12	8	đặt theo cỡ
40x58	Trục 21 đến 50mm	40	58	8, 10, 12	9	đặt theo cỡ
40x60	Trục 21 đến 50mm	40	60	5, 7, 8, 10, 12	10	đặt theo cỡ
40x62	Trục 21 đến 50mm	40	62	7, 8, 9, 10, 12	11	đặt theo cỡ
40x65	Trục 21 đến 50mm	40	65	8, 10, 12	12,5	đặt theo cỡ
40x68	Trục 21 đến 50mm	40	68	8, 10, 12	14	đặt theo cỡ
40x70	Trục 21 đến 50mm	40	70	8, 10, 12	15	đặt theo cỡ
40x72	Trục 21 đến 50mm	40	72	8, 10, 12	16	đặt theo cỡ
40x75	Trục 21 đến 50mm	40	75	8, 10, 12	17,5	đặt theo cỡ
40x80	Trục 21 đến 50mm	40	80	7, 8, 10, 12	20	đặt theo cỡ
40x90	Trục 21 đến 50mm	40	90	8, 10, 12	25	đặt theo cỡ
42x52	Trục 21 đến 50mm	42	52	7, 8, 10	5	đặt theo cỡ
42x55	Trục 21 đến 50mm	42	55	7, 8, 10	6,5	đặt theo cỡ
42x56	Trục 21 đến 50mm	42	56	7, 8, 10	7	đặt theo cỡ
42x60	Trục 21 đến 50mm	42	60	8, 9, 10	9	đặt theo cỡ
42x62	Trục 21 đến 50mm	42	62	7, 8, 10	10	đặt theo cỡ
42x65	Trục 21 đến 50mm	42	65	8, 10, 12	11,5	đặt theo cỡ
42x70	Trục 21 đến 50mm	42	70	8, 10, 12	14	đặt theo cỡ
42x72	Trục 21 đến 50mm	42	72	8, 10, 12	15	đặt theo cỡ
45x55	Trục 21 đến 50mm	45	55	7, 8, 10	5	đặt theo cỡ
45x60	Trục 21 đến 50mm	45	60	8, 10, 12	7,5	đặt theo cỡ
45x62	Trục 21 đến 50mm	45	62	7, 8, 9, 10, 12	8,5	đặt theo cỡ
45x70	Trục 21 đến 50mm	45	70	5, 8, 10, 12	12,5	đặt theo cỡ
45x72	Trục 21 đến 50mm	45	72	8, 10, 12	13,5	đặt theo cỡ
45x75	Trục 21 đến 50mm	45	75	8, 10, 12	15	đặt theo cỡ
45x80	Trục 21 đến 50mm	45	80	8, 10, 12	17,5	đặt theo cỡ
45x85	Trục 21 đến 50mm	45	85	8, 10, 12	20	đặt theo cỡ
45x90	Trục 21 đến 50mm	45	90	8, 10, 12	22,5	đặt theo cỡ
48x62	Trục 21 đến 50mm	48	62	8, 10, 12	7	đặt theo cỡ
48x65	Trục 21 đến 50mm	48	65	7, 8, 9, 10	8,5	đặt theo cỡ
48x72	Trục 21 đến 50mm	48	72	8, 10, 12	12	đặt theo cỡ
50x60	Trục 21 đến 50mm	50	60	7, 8, 10	5	đặt theo cỡ
50x62	Trục 21 đến 50mm	50	62	7, 8, 10, 12	6	đặt theo cỡ
50x65	Trục 21 đến 50mm	50	65	8, 10, 12	7,5	đặt theo cỡ
50x68	Trục 21 đến 50mm	50	68	8, 9, 10	9	đặt theo cỡ
50x70	Trục 21 đến 50mm	50	70	7, 8, 10, 12	10	đặt theo cỡ
50x72	Trục 21 đến 50mm	50	72	7, 8, 10, 12	11	đặt theo cỡ
50x75	Trục 21 đến 50mm	50	75	8, 10, 12	12,5	đặt theo cỡ
50x80	Trục 21 đến 50mm	50	80	7, 8, 10, 12	15	đặt theo cỡ
50x85	Trục 21 đến 50mm	50	85	8, 10, 12	17,5	đặt theo cỡ
50x90	Trục 21 đến 50mm	50	90	8, 10, 12	20	đặt theo cỡ
52x68	Trục 51 đến 100mm	52	68	7, 8, 10	8	đặt theo cỡ
52x72	Trục 51 đến 100mm	52	72	8, 10, 12	10	đặt theo cỡ
52x75	Trục 51 đến 100mm	52	75	8, 10, 12	11,5	đặt theo cỡ
52x80	Trục 51 đến 100mm	52	80	8, 10, 12	14	đặt theo cỡ
55x72	Trục 51 đến 100mm	55	72	8, 9, 10, 12	8,5	đặt theo cỡ
55x75	Trục 51 đến 100mm	55	75	8, 10, 12	10	đặt theo cỡ
55x78	Trục 51 đến 100mm	55	78	7, 8, 9, 10, 12	11,5	đặt theo cỡ
55x80	Trục 51 đến 100mm	55	80	8, 10, 12	12,5	đặt theo cỡ
55x85	Trục 51 đến 100mm	55	85	8, 10, 12	15	đặt theo cỡ
55x90	Trục 51 đến 100mm	55	90	8, 10, 12	17,5	đặt theo cỡ
58x72	Trục 51 đến 100mm	58	72	8, 10, 12	7	đặt theo cỡ
58x75	Trục 51 đến 100mm	58	75	8, 10, 12	8,5	đặt theo cỡ
58x80	Trục 51 đến 100mm	58	80	8, 10, 12	11	đặt theo cỡ
60x70	Trục 51 đến 100mm	60	70	8, 10, 12	5	đặt theo cỡ
60x72	Trục 51 đến 100mm	60	72	7, 8, 12	6	đặt theo cỡ
60x75	Trục 51 đến 100mm	60	75	8, 10, 12	7,5	đặt theo cỡ
60x80	Trục 51 đến 100mm	60	80	8, 10, 12	10	đặt theo cỡ
60x85	Trục 51 đến 100mm	60	85	8, 10, 12	12,5	đặt theo cỡ
60x90	Trục 51 đến 100mm	60	90	8, 10, 12	15	đặt theo cỡ
60x95	Trục 51 đến 100mm	60	95	8, 10, 12	17,5	đặt theo cỡ
62x85	Trục 51 đến 100mm	62	85	8, 10, 12	11,5	đặt theo cỡ
65x75	Trục 51 đến 100mm	65	75	8, 10, 12	5	đặt theo cỡ
65x80	Trục 51 đến 100mm	65	80	8, 10, 12	7,5	đặt theo cỡ
65x85	Trục 51 đến 100mm	65	85	8, 10, 12, 14	10	đặt theo cỡ
65x90	Trục 51 đến 100mm	65	90	7, 8, 10, 12, 13	12,5	đặt theo cỡ
68x90	Trục 51 đến 100mm	68	90	8, 10, 12	11	đặt theo cỡ
70x85	Trục 51 đến 100mm	70	85	8, 10, 12	7,5	đặt theo cỡ
70x90	Trục 51 đến 100mm	70	90	7, 8, 10, 12	10	đặt theo cỡ
70x95	Trục 51 đến 100mm	70	95	8, 10, 12	12,5	đặt theo cỡ
70x100	Trục 51 đến 100mm	70	100	8, 10, 12, 13	15	đặt theo cỡ
70x110	Trục 51 đến 100mm	70	110	8, 10, 12, 13	20	đặt theo cỡ
75x90	Trục 51 đến 100mm	75	90	8, 10, 12	7,5	đặt theo cỡ
75x95	Trục 51 đến 100mm	75	95	7, 8, 10, 12	10	đặt theo cỡ
75x100	Trục 51 đến 100mm	75	100	8, 10, 12, 13	12,5	đặt theo cỡ
80x95	Trục 51 đến 100mm	80	95	8, 10, 12	7,5	đặt theo cỡ
80x100	Trục 51 đến 100mm	80	100	8, 10, 12	10	đặt theo cỡ
80x105	Trục 51 đến 100mm	80	105	10, 12, 13	12,5	đặt theo cỡ
80x110	Trục 51 đến 100mm	80	110	10, 12, 13	15	đặt theo cỡ
85x100	Trục 51 đến 100mm	85	100	9, 10, 12	7,5	đặt theo cỡ
85x105	Trục 51 đến 100mm	85	105	8, 10, 12, 13	10	đặt theo cỡ
90x110	Trục 51 đến 100mm	90	110	8, 10, 12	10	đặt theo cỡ
90x120	Trục 51 đến 100mm	90	120	10, 12, 13	15	đặt theo cỡ
95x145	Trục 51 đến 100mm	95	145	10, 12, 13	25	đặt theo cỡ
100x120	Trục 51 đến 100mm	100	120	8, 10, 12	10	đặt theo cỡ
100x125	Trục 51 đến 100mm	100	125	10, 12, 13	12,5	đặt theo cỡ
100x130	Trục 51 đến 100mm	100	130	10, 12, 13, 14	15	đặt theo cỡ

Bảng giá phớt SC

Giá tham khảo từ 13.000 đến 310.000 đ/cái tuỳ cỡ trục và vật liệu.

Giá phớt SC tính theo chiếc, thay đổi theo cỡ và vật liệu NBR hay Viton, chưa gồm VAT 8%. Đơn số lượng lớn được báo gần mức giá thấp. Báo giá cần ba số d x D x b hoặc ảnh phớt cũ gửi qua Zalo kho Hà Nội 0325 655 700 hoặc kho TP HCM 0965 148 600.

Đặt phớt SC theo mẫu ngoài bảng cỡ

Cỡ không có trong bảng được ép khuôn theo mẫu hoặc bản vẽ, thời gian 10 đến 15 ngày. Hồ sơ gồm phớt hỏng hoặc bản vẽ đủ d x D x b, vật liệu, môi chất, nhiệt độ và tốc độ trục.

So sánh phớt SC với phớt TC theo bụi và ma sát

Hai tiêu chí quyết định giữa phớt SC và phớt TC là môi trường bên ngoài phớt và ma sát trên trục. Hộp kín không bụi chọn SC để giảm ma sát; chỗ có bụi, nước bắn chọn TC vì môi chắn bụi giữ tạp chất ở ngoài. Cách đọc môi chất, nhiệt và tốc độ được nêu trong bài cách chọn phớt chắn dầu.
