Phớt TG (phớt chắn dầu TC vỏ gân sóng) NBR và Viton cho lỗ gối mòn, lỗ vỏ nhôm

Phớt TG (phớt chắn dầu TG, oil seal TG) là phớt chặn dầu cao su NBR kiểu TC hai môi có lò xo, bọc thêm vỏ cao su ngoài dạng gân sóng để ôm lỗ chặt hơn. Kho có phớt TG NBR đen chịu −30°C đến +100°C và phớt TG Viton nâu chịu −20°C đến +200°C, chủ yếu ở cỡ trục lớn.

Phớt TG là gì, khác phớt TC trơn thế nào

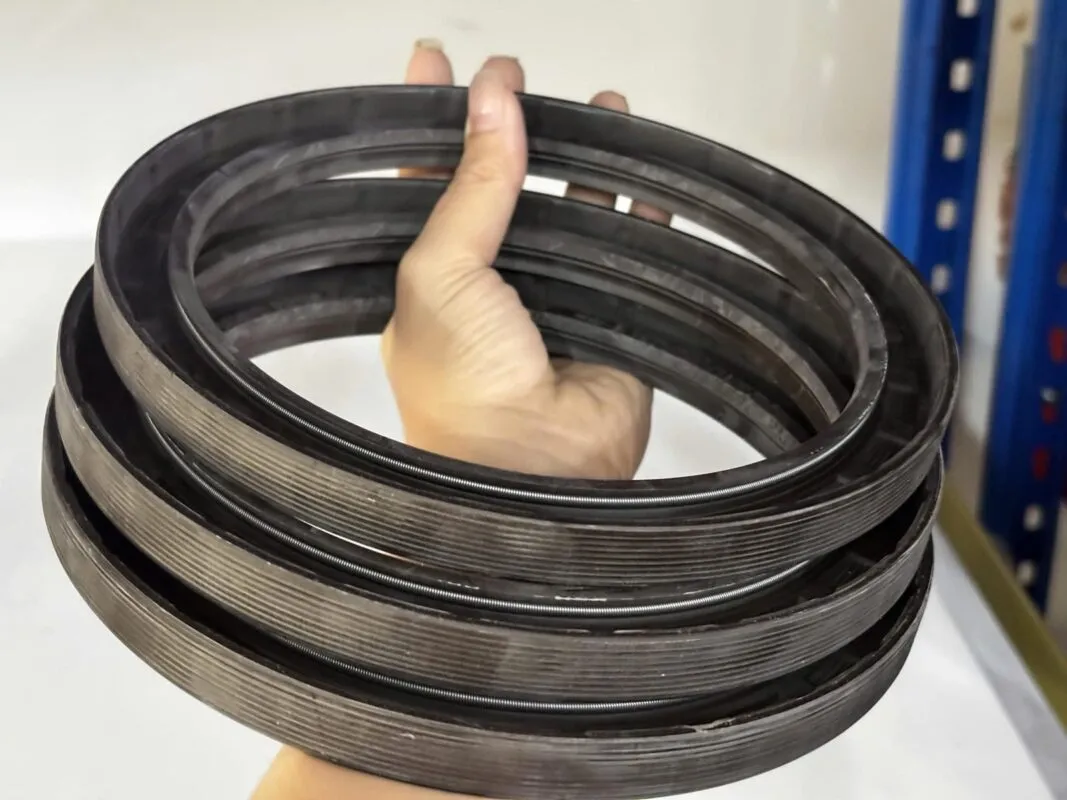

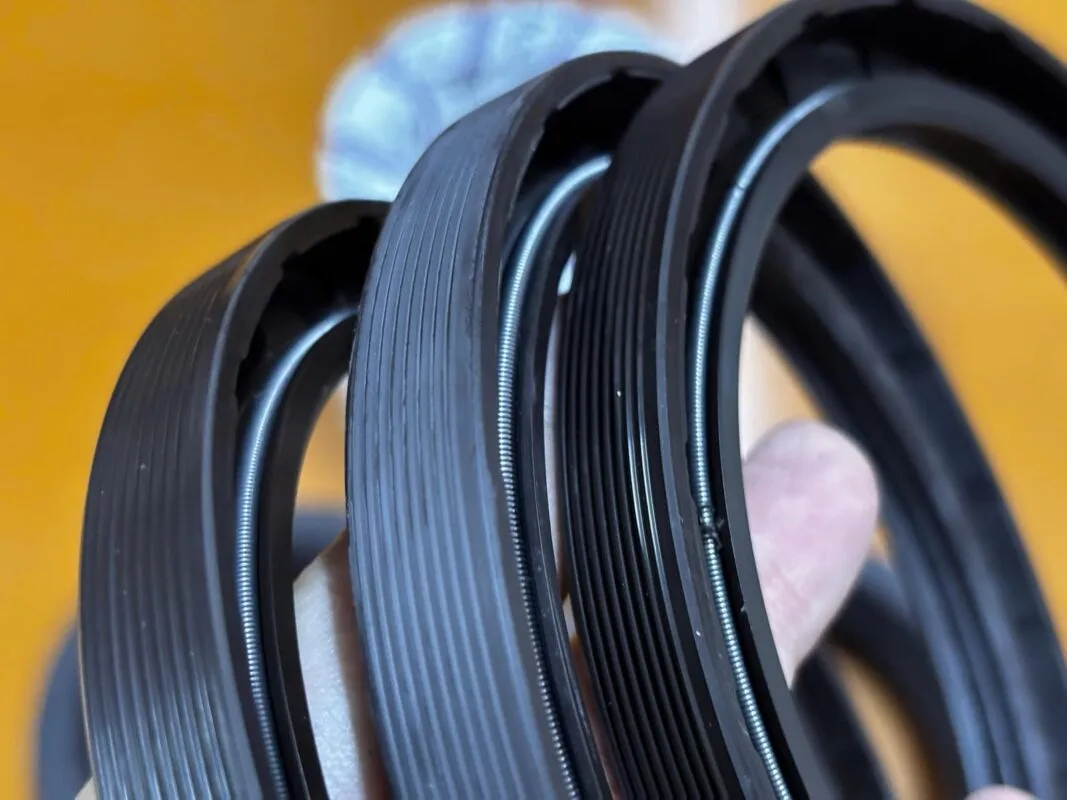

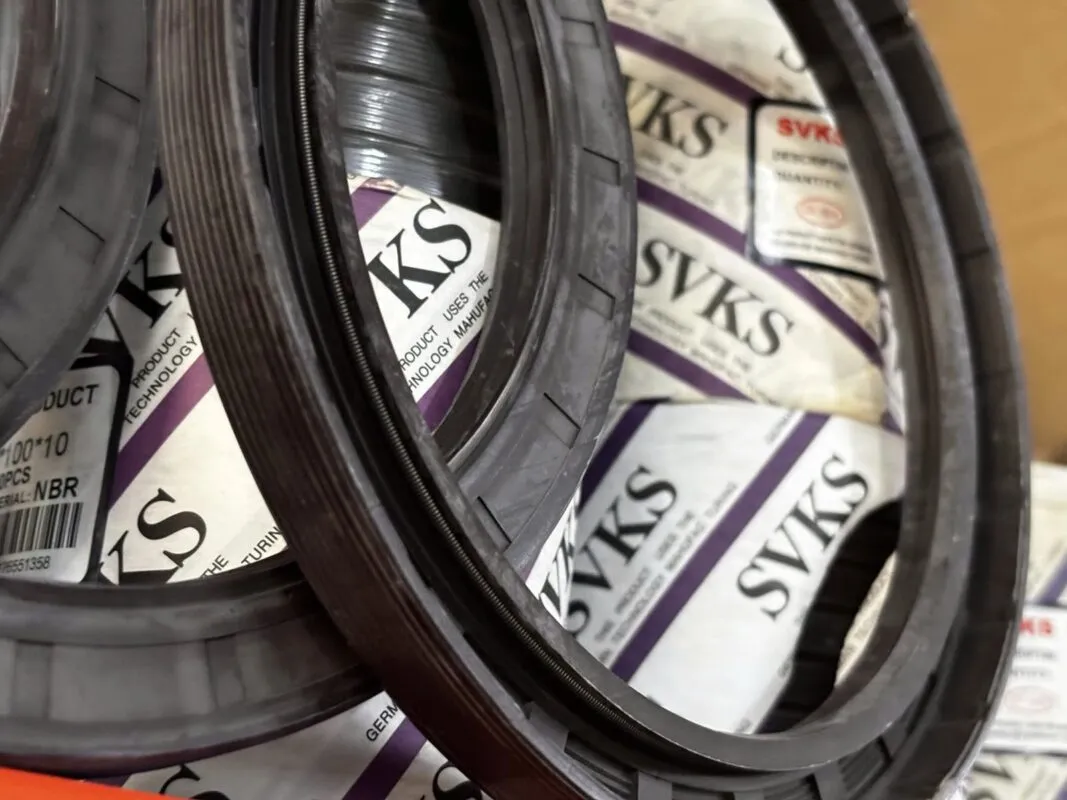

Phớt TG giữ nguyên cấu tạo của phớt TC: môi chính có lò xo quay về phía dầu, môi chắn bụi quay ra ngoài. Khác biệt nằm ở vỏ ngoài. TC có vỏ cao su trơn, TG có vỏ cao su gân sóng, các gân ép vào thành lỗ nên ôm chặt hơn.

Nhờ vậy kiểu vỏ này hợp lỗ gối đã hơi mòn hoặc hơi ô van, lỗ vỏ nhôm giãn nở khác thép và vị trí có rung.

Thông số kỹ thuật phớt TG

Số dưới đây áp dụng cho phớt chặn dầu thường, không phải loại chịu áp.

Chỉ tiêu	Giá trị
Kiểu phớt	TC hai môi có lò xo, vỏ cao su gân sóng
Vật liệu	NBR hoặc Viton FKM
Độ cứng	70 đến 75 Shore A
Nhiệt độ làm việc NBR	−30°C đến +100°C
Nhiệt độ làm việc Viton FKM	−20°C đến +200°C
Áp suất tối đa	0,05 MPa
Tốc độ trượt	dưới 15 m/s
Độ cứng mặt trục khi trên 12 m/s	50 đến 60 HRC
Dung sai trục	h11 (khuyên h9/f9)
Dung sai lỗ	H8 (khung thép) hoặc H11 (không khung)
Môi chắn bụi	có, quay ra ngoài
Môi chính	có lò xo, quay về phía dầu
Quy cách đặt hàng	d x D x b, tính bằng mm

Trục 50mm quay 3.000 v/ph cho tốc độ mặt trục 7,85 m/s, dưới giới hạn 15 m/s.

Bảng tra kích thước phớt TG

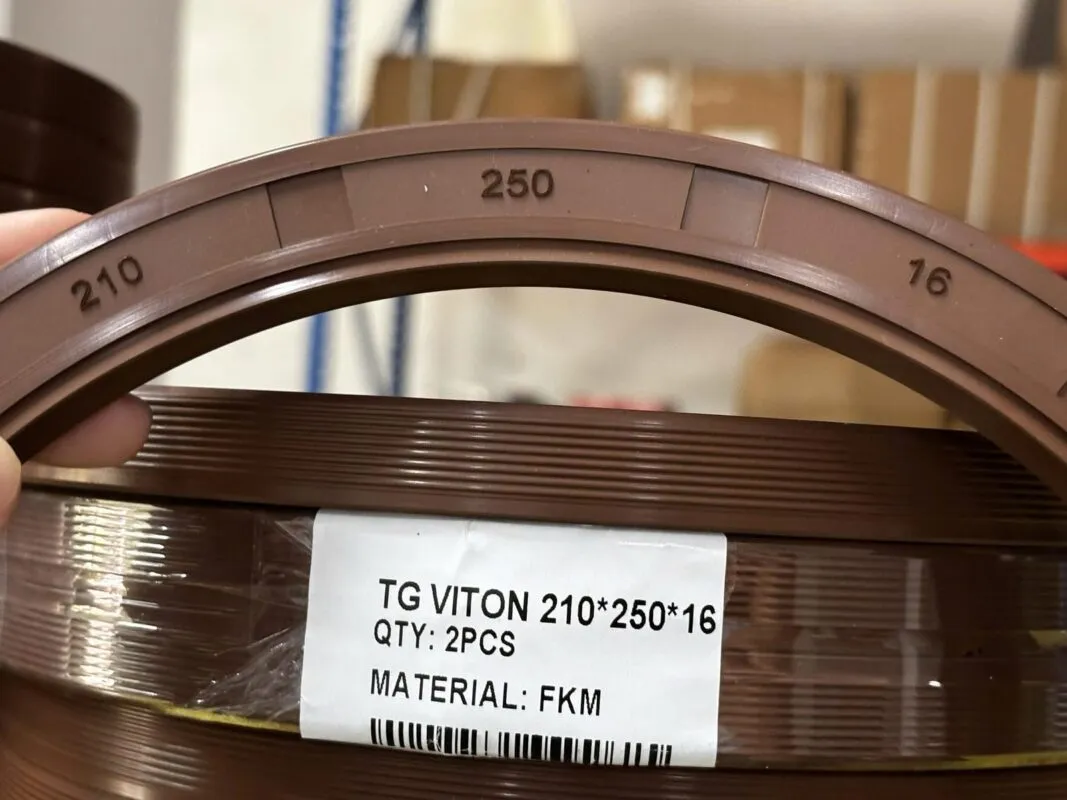

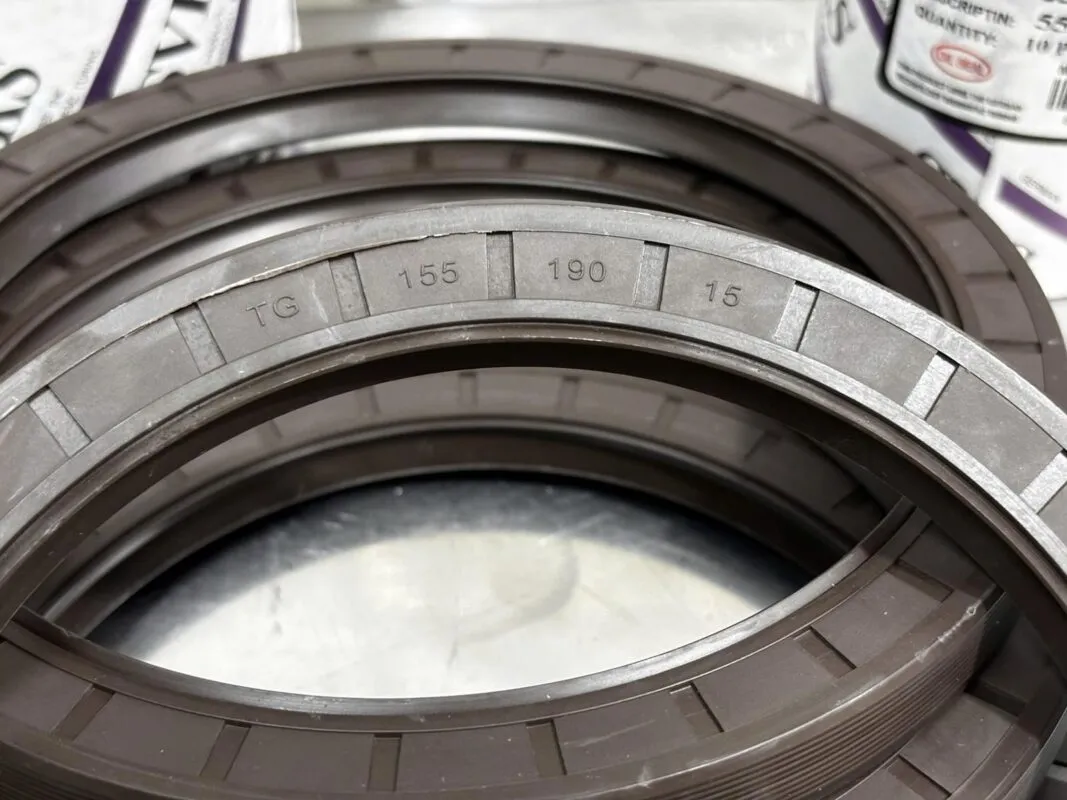

Kiểu này dùng chung ba số d x D x b với TC, nên bảng dưới in các cỡ TC có trục từ 50mm trở lên, là nhóm cỡ phớt TG hay dùng. Kho có phớt TG Viton 210x250x16 và phớt TG4 165x190x15 in ngay trên mặt phớt.

Cỡ d x D (mm)	Nhóm	Trục d	Lỗ lắp D	Bề rộng b có (mm)	Thành (D−d)/2	Vật liệu, hàng
50x60	Trục 21 đến 50mm	50	60	7, 8, 10	5	đặt theo cỡ
50x62	Trục 21 đến 50mm	50	62	7, 8, 10, 12	6	đặt theo cỡ
50x65	Trục 21 đến 50mm	50	65	8, 10, 12	7,5	đặt theo cỡ
50x68	Trục 21 đến 50mm	50	68	8, 9, 10	9	đặt theo cỡ
50x70	Trục 21 đến 50mm	50	70	7, 8, 10, 12	10	đặt theo cỡ
50x72	Trục 21 đến 50mm	50	72	7, 8, 10, 12	11	đặt theo cỡ
50x75	Trục 21 đến 50mm	50	75	8, 10, 12	12,5	đặt theo cỡ
50x80	Trục 21 đến 50mm	50	80	7, 8, 10, 12	15	đặt theo cỡ
50x85	Trục 21 đến 50mm	50	85	8, 10, 12	17,5	đặt theo cỡ
50x90	Trục 21 đến 50mm	50	90	8, 10, 12	20	đặt theo cỡ
50x95	Trục 21 đến 50mm	50	95	10, 12	22,5	đặt theo cỡ
52x68	Trục 51 đến 100mm	52	68	7, 8, 10	8	đặt theo cỡ
52x70	Trục 51 đến 100mm	52	70	10, 12	9	đặt theo cỡ
52x72	Trục 51 đến 100mm	52	72	8, 10, 12	10	đặt theo cỡ
52x75	Trục 51 đến 100mm	52	75	8, 10, 12	11,5	đặt theo cỡ
52x80	Trục 51 đến 100mm	52	80	8, 10, 12	14	đặt theo cỡ
55x65	Trục 51 đến 100mm	55	65	8, 10	5	đặt theo cỡ
55x68	Trục 51 đến 100mm	55	68	8, 12	6,5	đặt theo cỡ
55x70	Trục 51 đến 100mm	55	70	8, 10	7,5	đặt theo cỡ
55x72	Trục 51 đến 100mm	55	72	8, 9, 10, 12	8,5	đặt theo cỡ
55x75	Trục 51 đến 100mm	55	75	8, 10, 12	10	đặt theo cỡ
55x78	Trục 51 đến 100mm	55	78	7, 8, 9, 10, 12	11,5	đặt theo cỡ
55x80	Trục 51 đến 100mm	55	80	8, 10, 12	12,5	đặt theo cỡ
55x85	Trục 51 đến 100mm	55	85	8, 10, 12	15	đặt theo cỡ
55x90	Trục 51 đến 100mm	55	90	8, 10, 12	17,5	đặt theo cỡ
55x100	Trục 51 đến 100mm	55	100	10, 12	22,5	đặt theo cỡ
58x72	Trục 51 đến 100mm	58	72	8, 10, 12	7	đặt theo cỡ
58x75	Trục 51 đến 100mm	58	75	8, 10, 12	8,5	đặt theo cỡ
58x80	Trục 51 đến 100mm	58	80	8, 10, 12	11	đặt theo cỡ
60x70	Trục 51 đến 100mm	60	70	8, 10, 12	5	đặt theo cỡ
60x72	Trục 51 đến 100mm	60	72	7, 8, 12	6	đặt theo cỡ
60x75	Trục 51 đến 100mm	60	75	8, 10, 12	7,5	đặt theo cỡ
60x80	Trục 51 đến 100mm	60	80	8, 10, 12	10	đặt theo cỡ
60x85	Trục 51 đến 100mm	60	85	8, 10, 12	12,5	đặt theo cỡ
60x90	Trục 51 đến 100mm	60	90	8, 10, 12	15	đặt theo cỡ
60x95	Trục 51 đến 100mm	60	95	8, 10, 12	17,5	đặt theo cỡ
60x100	Trục 51 đến 100mm	60	100	10, 12	20	đặt theo cỡ
60x110	Trục 51 đến 100mm	60	110	10, 12	25	đặt theo cỡ
62x80	Trục 51 đến 100mm	62	80	10, 12	9	đặt theo cỡ
62x85	Trục 51 đến 100mm	62	85	8, 10, 12	11,5	đặt theo cỡ
62x90	Trục 51 đến 100mm	62	90	10, 12	14	đặt theo cỡ
65x75	Trục 51 đến 100mm	65	75	8, 10, 12	5	đặt theo cỡ
65x80	Trục 51 đến 100mm	65	80	8, 10, 12	7,5	đặt theo cỡ
65x85	Trục 51 đến 100mm	65	85	8, 10, 12, 14	10	đặt theo cỡ
65x90	Trục 51 đến 100mm	65	90	7, 8, 10, 12, 13	12,5	đặt theo cỡ
65x95	Trục 51 đến 100mm	65	95	10, 12	15	đặt theo cỡ
65x100	Trục 51 đến 100mm	65	100	10, 12	17,5	đặt theo cỡ
65x105	Trục 51 đến 100mm	65	105	10, 12	20	đặt theo cỡ
68x90	Trục 51 đến 100mm	68	90	8, 10, 12	11	đặt theo cỡ
70x85	Trục 51 đến 100mm	70	85	8, 10, 12	7,5	đặt theo cỡ
70x90	Trục 51 đến 100mm	70	90	7, 8, 10, 12	10	đặt theo cỡ
70x95	Trục 51 đến 100mm	70	95	8, 10, 12	12,5	đặt theo cỡ
70x100	Trục 51 đến 100mm	70	100	8, 10, 12, 13	15	đặt theo cỡ
70x105	Trục 51 đến 100mm	70	105	12, 13	17,5	đặt theo cỡ
70x110	Trục 51 đến 100mm	70	110	8, 10, 12, 13	20	đặt theo cỡ
70x115	Trục 51 đến 100mm	70	115	12, 13	22,5	đặt theo cỡ
75x90	Trục 51 đến 100mm	75	90	8, 10, 12	7,5	đặt theo cỡ
75x95	Trục 51 đến 100mm	75	95	7, 8, 10, 12	10	đặt theo cỡ
75x100	Trục 51 đến 100mm	75	100	8, 10, 12, 13	12,5	đặt theo cỡ
75x105	Trục 51 đến 100mm	75	105	10, 12	15	đặt theo cỡ
75x110	Trục 51 đến 100mm	75	110	10, 12	17,5	đặt theo cỡ
78x100	Trục 51 đến 100mm	78	100	10, 13	11	đặt theo cỡ
80x95	Trục 51 đến 100mm	80	95	8, 10, 12	7,5	đặt theo cỡ
80x100	Trục 51 đến 100mm	80	100	8, 10, 12	10	đặt theo cỡ
80x105	Trục 51 đến 100mm	80	105	10, 12, 13	12,5	đặt theo cỡ
80x110	Trục 51 đến 100mm	80	110	10, 12, 13	15	đặt theo cỡ
80x120	Trục 51 đến 100mm	80	120	10, 12	20	đặt theo cỡ
80x125	Trục 51 đến 100mm	80	125	10, 12	22,5	đặt theo cỡ
80x140	Trục 51 đến 100mm	80	140	12, 13	30	đặt theo cỡ
85x100	Trục 51 đến 100mm	85	100	9, 10, 12	7,5	đặt theo cỡ
85x105	Trục 51 đến 100mm	85	105	8, 10, 12, 13	10	đặt theo cỡ
85x110	Trục 51 đến 100mm	85	110	10, 12	12,5	đặt theo cỡ
90x110	Trục 51 đến 100mm	90	110	8, 10, 12	10	đặt theo cỡ
90x115	Trục 51 đến 100mm	90	115	10, 12	12,5	đặt theo cỡ
90x120	Trục 51 đến 100mm	90	120	10, 12, 13	15	đặt theo cỡ
95x110	Trục 51 đến 100mm	95	110	10, 12	7,5	đặt theo cỡ
95x115	Trục 51 đến 100mm	95	115	10, 12	10	đặt theo cỡ
95x120	Trục 51 đến 100mm	95	120	10, 12	12,5	đặt theo cỡ
95x135	Trục 51 đến 100mm	95	135	12, 13	20	đặt theo cỡ
95x145	Trục 51 đến 100mm	95	145	10, 12, 13	25	đặt theo cỡ
95x170	Trục 51 đến 100mm	95	170	10, 13	37,5	đặt theo cỡ
98x120	Trục 51 đến 100mm	98	120	12, 13	11	đặt theo cỡ
100x120	Trục 51 đến 100mm	100	120	8, 10, 12	10	đặt theo cỡ
100x125	Trục 51 đến 100mm	100	125	10, 12, 13	12,5	đặt theo cỡ
100x130	Trục 51 đến 100mm	100	130	10, 12, 13, 14	15	đặt theo cỡ
100x135	Trục 51 đến 100mm	100	135	12, 13	17,5	đặt theo cỡ
100x140	Trục 51 đến 100mm	100	140	12, 14	20	đặt theo cỡ
100x150	Trục 51 đến 100mm	100	150	12, 13	25	đặt theo cỡ
105x130	Trục 101 đến 560mm	105	130	10, 12, 13, 14	12,5	đặt theo cỡ
105x135	Trục 101 đến 560mm	105	135	12, 14	15	đặt theo cỡ
105x140	Trục 101 đến 560mm	105	140	12, 14	17,5	đặt theo cỡ
105x145	Trục 101 đến 560mm	105	145	12, 14	20	đặt theo cỡ
110x130	Trục 101 đến 560mm	110	130	10, 12, 13, 14	10	đặt theo cỡ
110x140	Trục 101 đến 560mm	110	140	12, 13, 14	15	đặt theo cỡ
110x145	Trục 101 đến 560mm	110	145	12, 14	17,5	đặt theo cỡ
110x150	Trục 101 đến 560mm	110	150	12, 13, 14	20	đặt theo cỡ
110x160	Trục 101 đến 560mm	110	160	12, 14	25	đặt theo cỡ
115x145	Trục 101 đến 560mm	115	145	12, 14	15	đặt theo cỡ
115x150	Trục 101 đến 560mm	115	150	12, 13, 14	17,5	đặt theo cỡ
115x160	Trục 101 đến 560mm	115	160	12, 15	22,5	đặt theo cỡ
120x140	Trục 101 đến 560mm	120	140	10, 12	10	đặt theo cỡ
120x145	Trục 101 đến 560mm	120	145	12, 14, 15	12,5	đặt theo cỡ
120x150	Trục 101 đến 560mm	120	150	12, 14, 15	15	đặt theo cỡ
120x155	Trục 101 đến 560mm	120	155	12, 14	17,5	đặt theo cỡ
120x160	Trục 101 đến 560mm	120	160	12, 14, 15	20	đặt theo cỡ
120x170	Trục 101 đến 560mm	120	170	12, 14	25	đặt theo cỡ
120x180	Trục 101 đến 560mm	120	180	12, 15	30	đặt theo cỡ
125x150	Trục 101 đến 560mm	125	150	12, 13, 14, 15	12,5	đặt theo cỡ
125x155	Trục 101 đến 560mm	125	155	12, 14	15	đặt theo cỡ
125x160	Trục 101 đến 560mm	125	160	12, 15	17,5	đặt theo cỡ
130x150	Trục 101 đến 560mm	130	150	0.5, 10, 12, 14, 16	10	đặt theo cỡ
130x155	Trục 101 đến 560mm	130	155	10, 12, 14, 16	12,5	đặt theo cỡ
130x160	Trục 101 đến 560mm	130	160	12, 13, 14, 15, 16	15	đặt theo cỡ
130x165	Trục 101 đến 560mm	130	165	12, 14, 15	17,5	đặt theo cỡ
130x170	Trục 101 đến 560mm	130	170	12, 14, 15	20	đặt theo cỡ
135x160	Trục 101 đến 560mm	135	160	12, 14, 15	12,5	đặt theo cỡ
135x165	Trục 101 đến 560mm	135	165	12, 15	15	đặt theo cỡ
140x160	Trục 101 đến 560mm	140	160	10, 14, 15	10	đặt theo cỡ
140x165	Trục 101 đến 560mm	140	165	12, 15	12,5	đặt theo cỡ
140x170	Trục 101 đến 560mm	140	170	12, 14, 15, 16	15	đặt theo cỡ
140x180	Trục 101 đến 560mm	140	180	12, 15, 16	20	đặt theo cỡ
145x170	Trục 101 đến 560mm	145	170	8, 12, 15	12,5	đặt theo cỡ
145x175	Trục 101 đến 560mm	145	175	14, 15, 16	15	đặt theo cỡ
150x170	Trục 101 đến 560mm	150	170	12, 15	10	đặt theo cỡ
150x175	Trục 101 đến 560mm	150	175	13, 15	12,5	đặt theo cỡ
150x180	Trục 101 đến 560mm	150	180	10, 12, 13, 14, 15, 16	15	đặt theo cỡ
155x180	Trục 101 đến 560mm	155	180	12, 13, 15	12,5	đặt theo cỡ
160x180	Trục 101 đến 560mm	160	180	13, 15	10	đặt theo cỡ
160x185	Trục 101 đến 560mm	160	185	10, 15	12,5	đặt theo cỡ
160x190	Trục 101 đến 560mm	160	190	13, 15, 16	15	đặt theo cỡ
160x200	Trục 101 đến 560mm	160	200	12, 15, 16	20	đặt theo cỡ
165x190	Trục 101 đến 560mm	165	190	13, 15	12,5	đặt theo cỡ
170x200	Trục 101 đến 560mm	170	200	12, 13, 15, 16	15	đặt theo cỡ
175x220	Trục 101 đến 560mm	175	220	15, 18	22,5	đặt theo cỡ
180x210	Trục 101 đến 560mm	180	210	13, 15	15	đặt theo cỡ
180x215	Trục 101 đến 560mm	180	215	15, 18	17,5	đặt theo cỡ
180x220	Trục 101 đến 560mm	180	220	15, 16, 18	20	đặt theo cỡ
180x230	Trục 101 đến 560mm	180	230	15, 18	25	đặt theo cỡ
185x210	Trục 101 đến 560mm	185	210	13, 15	12,5	đặt theo cỡ
190x220	Trục 101 đến 560mm	190	220	15, 16	15	đặt theo cỡ
190x225	Trục 101 đến 560mm	190	225	16, 18	17,5	đặt theo cỡ
190x230	Trục 101 đến 560mm	190	230	15, 16	20	đặt theo cỡ
190x240	Trục 101 đến 560mm	190	240	18, 20	25	đặt theo cỡ
195x230	Trục 101 đến 560mm	195	230	15, 16	17,5	đặt theo cỡ
200x230	Trục 101 đến 560mm	200	230	15, 18	15	đặt theo cỡ
200x240	Trục 101 đến 560mm	200	240	15, 18	20	đặt theo cỡ
200x250	Trục 101 đến 560mm	200	250	15, 18	25	đặt theo cỡ
205x230	Trục 101 đến 560mm	205	230	15, 16	12,5	đặt theo cỡ
210x250	Trục 101 đến 560mm	210	250	15, 16, 18	20	đặt theo cỡ
220x250	Trục 101 đến 560mm	220	250	12, 15, 16	15	đặt theo cỡ
220x260	Trục 101 đến 560mm	220	260	15, 16, 18	20	đặt theo cỡ
230x260	Trục 101 đến 560mm	230	260	15, 18	15	đặt theo cỡ
240x270	Trục 101 đến 560mm	240	270	15, 18	15	đặt theo cỡ
240x275	Trục 101 đến 560mm	240	275	16, 18	17,5	đặt theo cỡ
240x280	Trục 101 đến 560mm	240	280	15, 18	20	đặt theo cỡ
260x300	Trục 101 đến 560mm	260	300	15, 18, 20	20	đặt theo cỡ
270x310	Trục 101 đến 560mm	270	310	16, 18, 20	20	đặt theo cỡ
280x320	Trục 101 đến 560mm	280	320	15, 18, 20	20	đặt theo cỡ
290x330	Trục 101 đến 560mm	290	330	18, 20	20	đặt theo cỡ
300x340	Trục 101 đến 560mm	300	340	15, 18, 20	20	đặt theo cỡ
320x360	Trục 101 đến 560mm	320	360	18, 20	20	đặt theo cỡ
380x420	Trục 101 đến 560mm	380	420	18, 20	20	đặt theo cỡ

Cách đo ba số này trên phớt cũ nằm trong bài cách đo kích thước phớt chặn dầu.

Bảng giá phớt TG

Giá tham khảo từ 9.500 đến 280.000 đ/cái tuỳ cỡ trục và vật liệu.

Giá tính theo chiếc, theo cỡ và vật liệu NBR hay Viton, chưa gồm VAT 8%, đơn lớn gần mức thấp. Gửi ba số d x D x b hoặc ảnh phớt cũ qua Zalo kho Hà Nội 0325 655 700 hoặc TP HCM 0965 148 600 để báo giá.

Đặt phớt TG theo mẫu ngoài bảng cỡ

Cỡ không có trong bảng được ép khuôn theo mẫu hoặc bản vẽ, thời gian 10 đến 15 ngày. Đơn đặt cần phớt hỏng hoặc bản vẽ đủ d x D x b, vật liệu, môi chất, nhiệt độ và tốc độ trục.

So sánh NBR với Viton cho lỗ gối mòn

Tiêu chí chọn là nhiệt độ và môi chất. NBR làm việc đến +100°C. Từ mức đó đến +200°C phải dùng phớt Viton. Phớt Viton FKM của kho có CQ ngày 06/10/2026 do Xingtai Hengyi cấp: độ cứng 75 ± 5 Shore A đo được 79, bền kéo 12,7 MPa, nén dư 14% sau 200°C trong 22 giờ.

Viton không dùng cho xeton (acetone, MEK), este, amin, amoniac, kiềm đặc, dầu phanh gốc glycol và hơi nước.

Câu hỏi thường gặp về phớt TG
